汽修作业用安全支撑支架结构设计

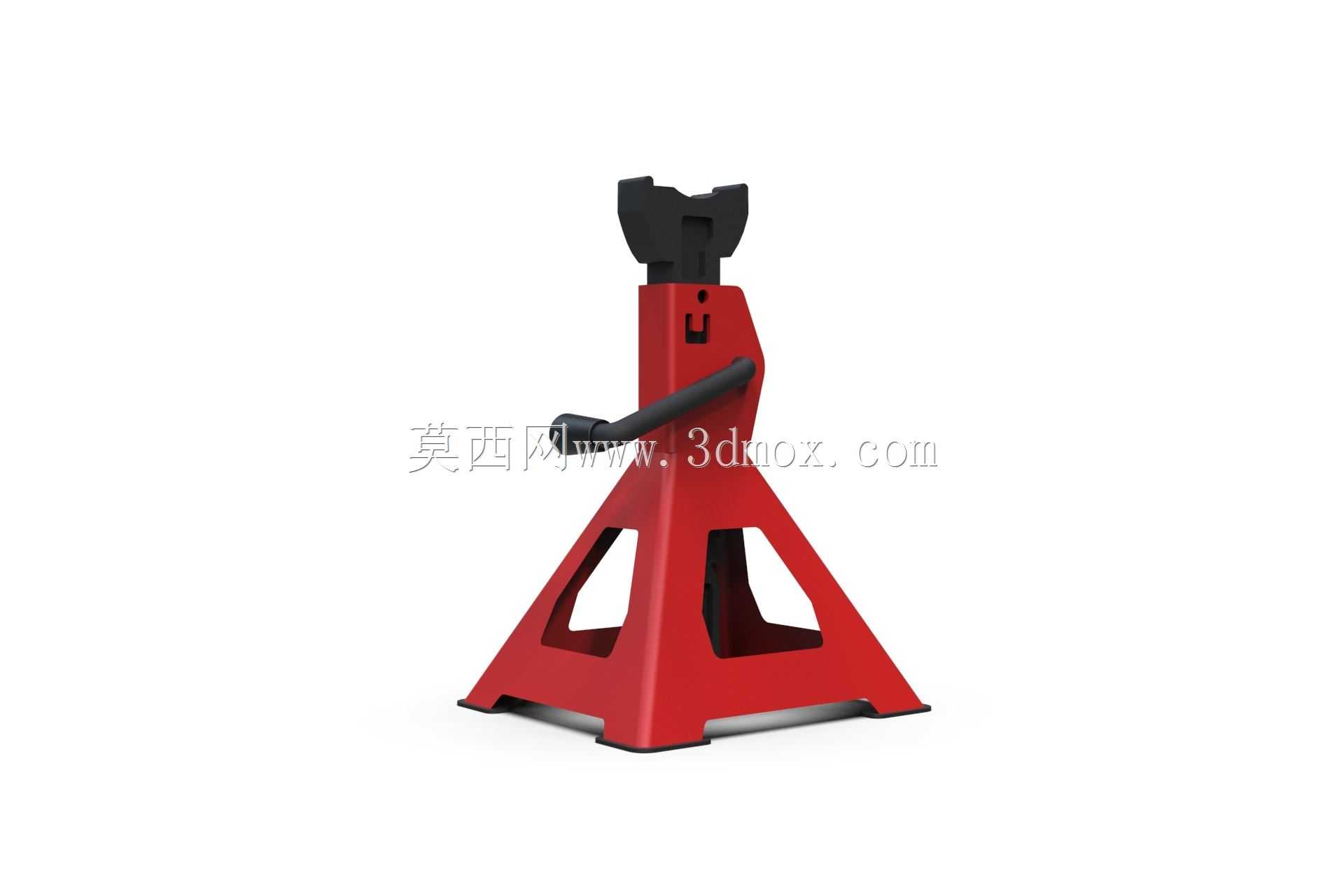

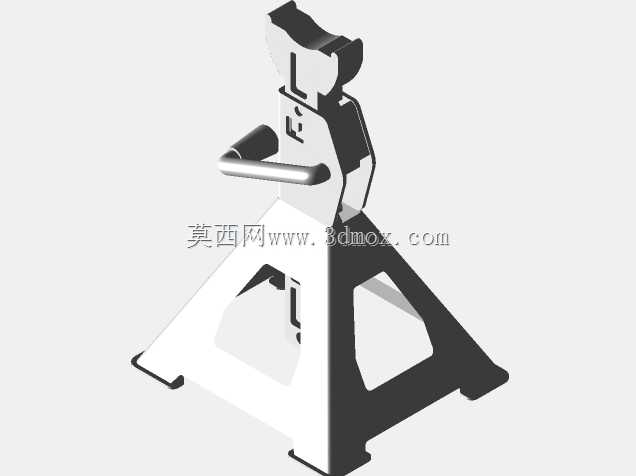

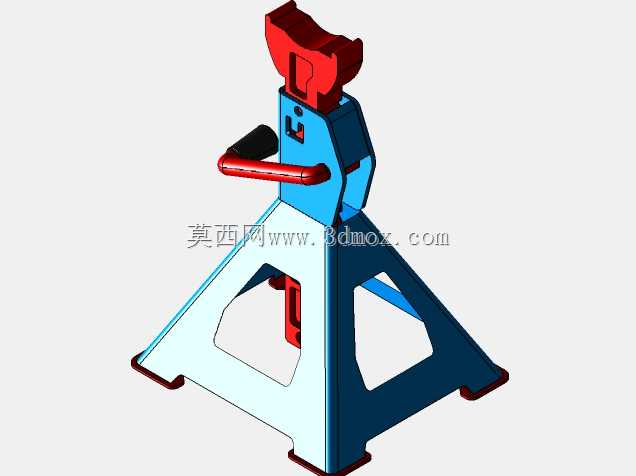

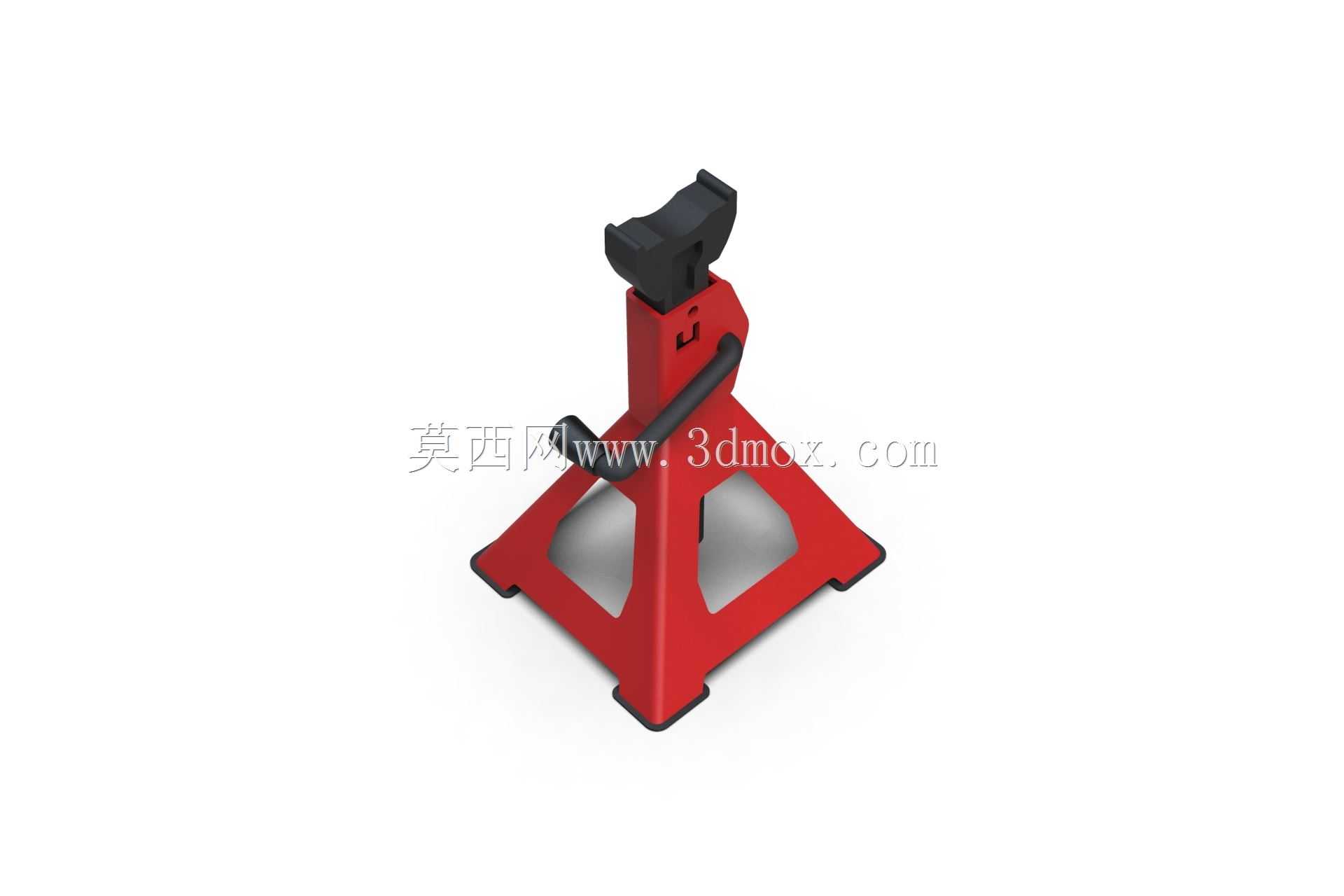

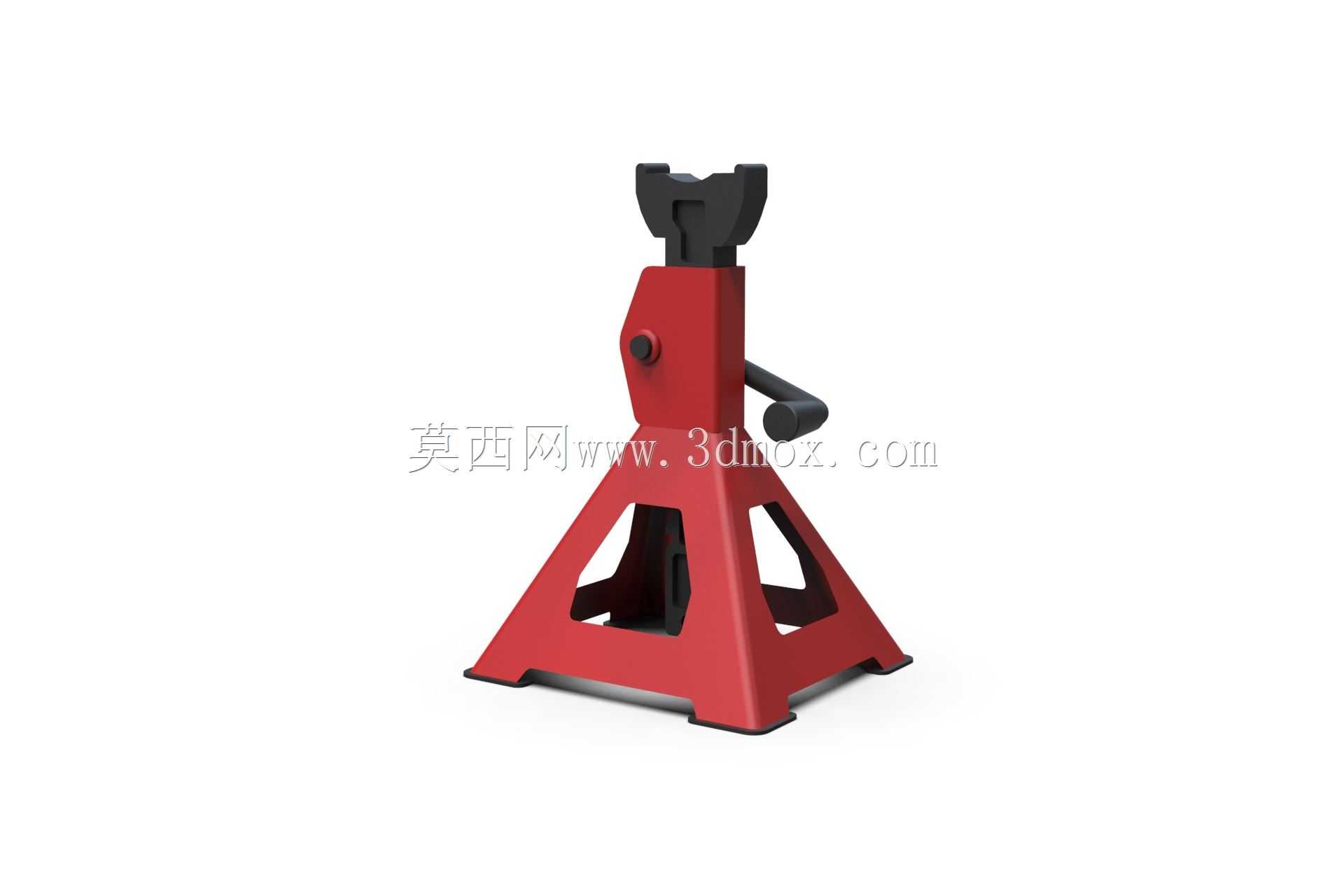

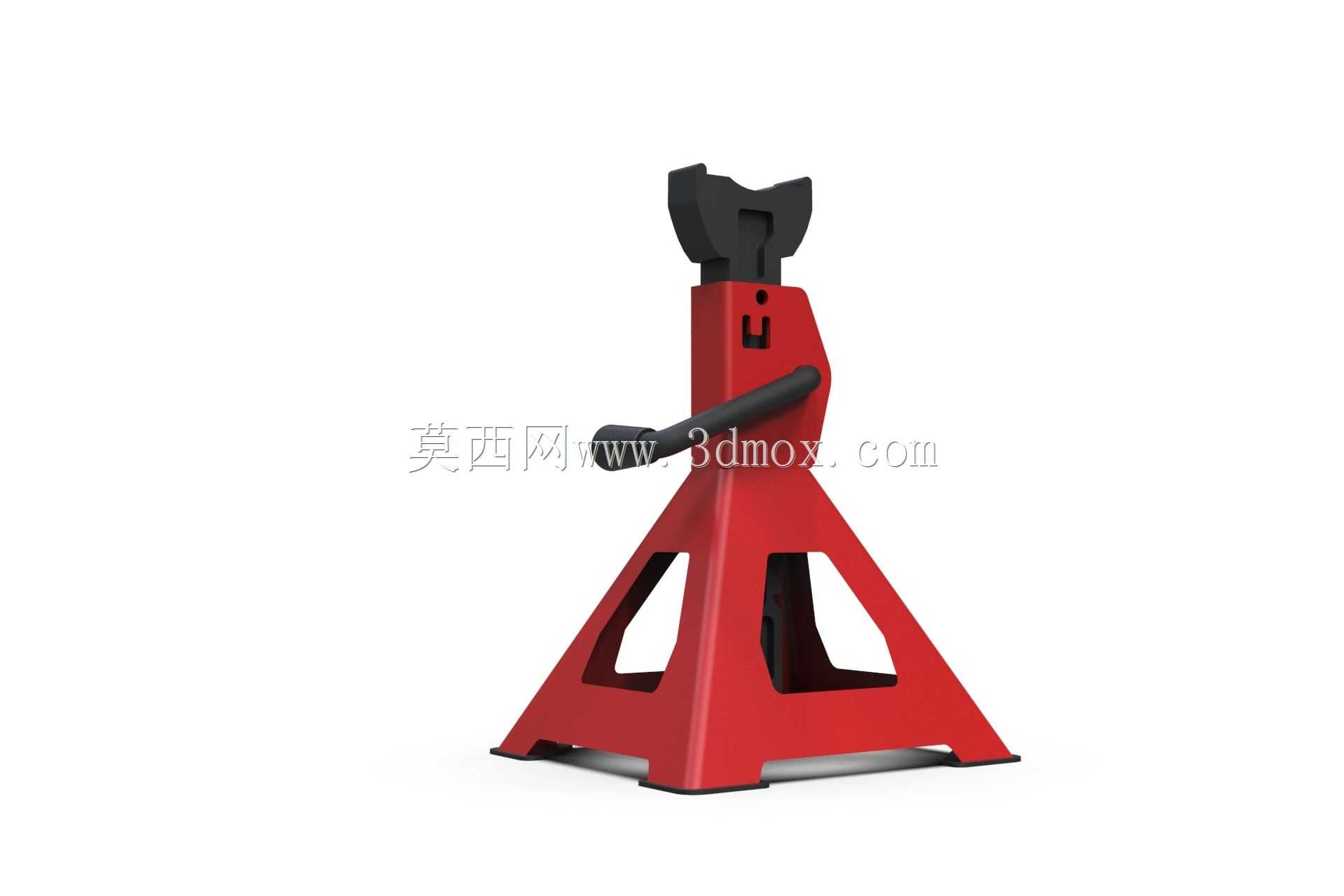

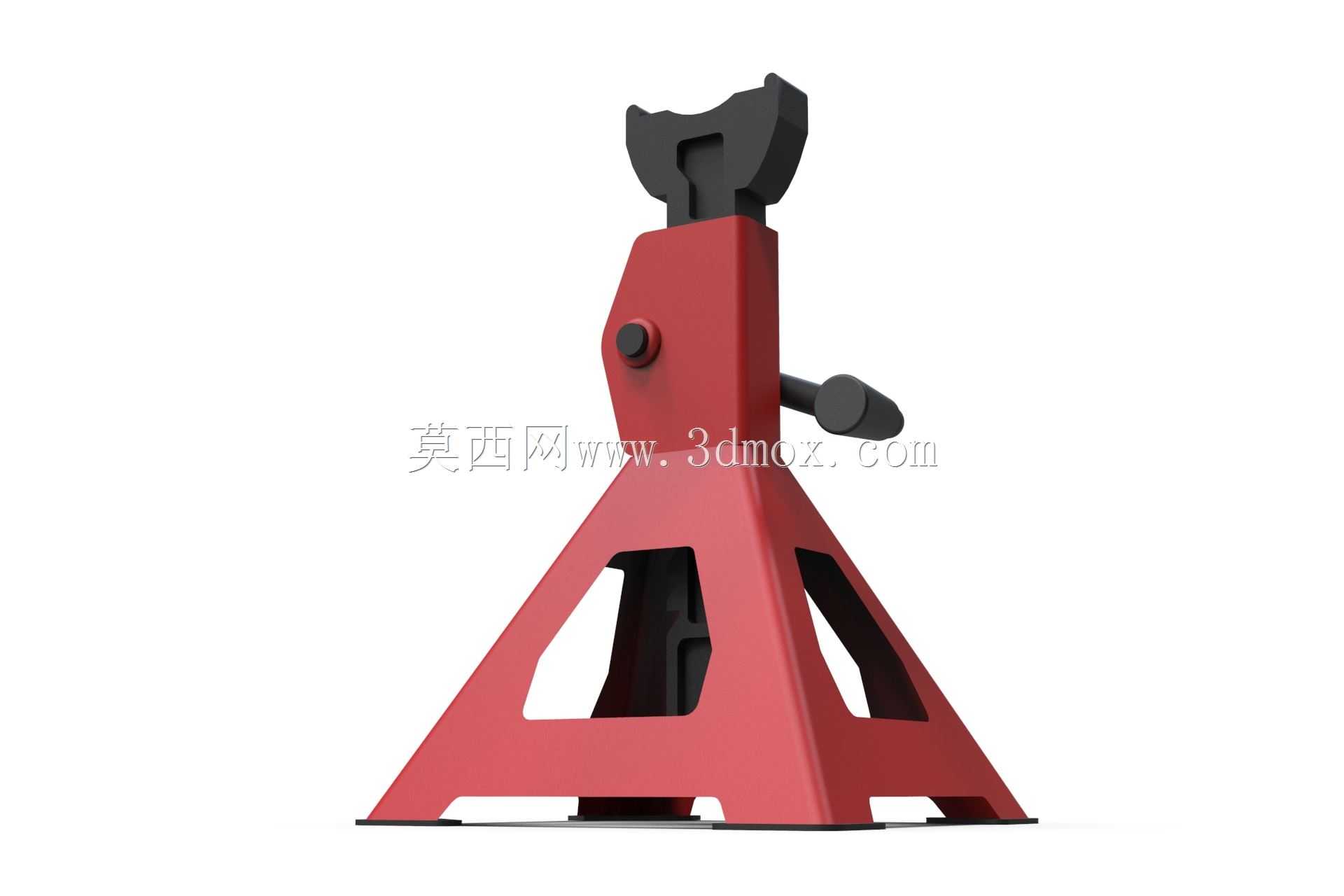

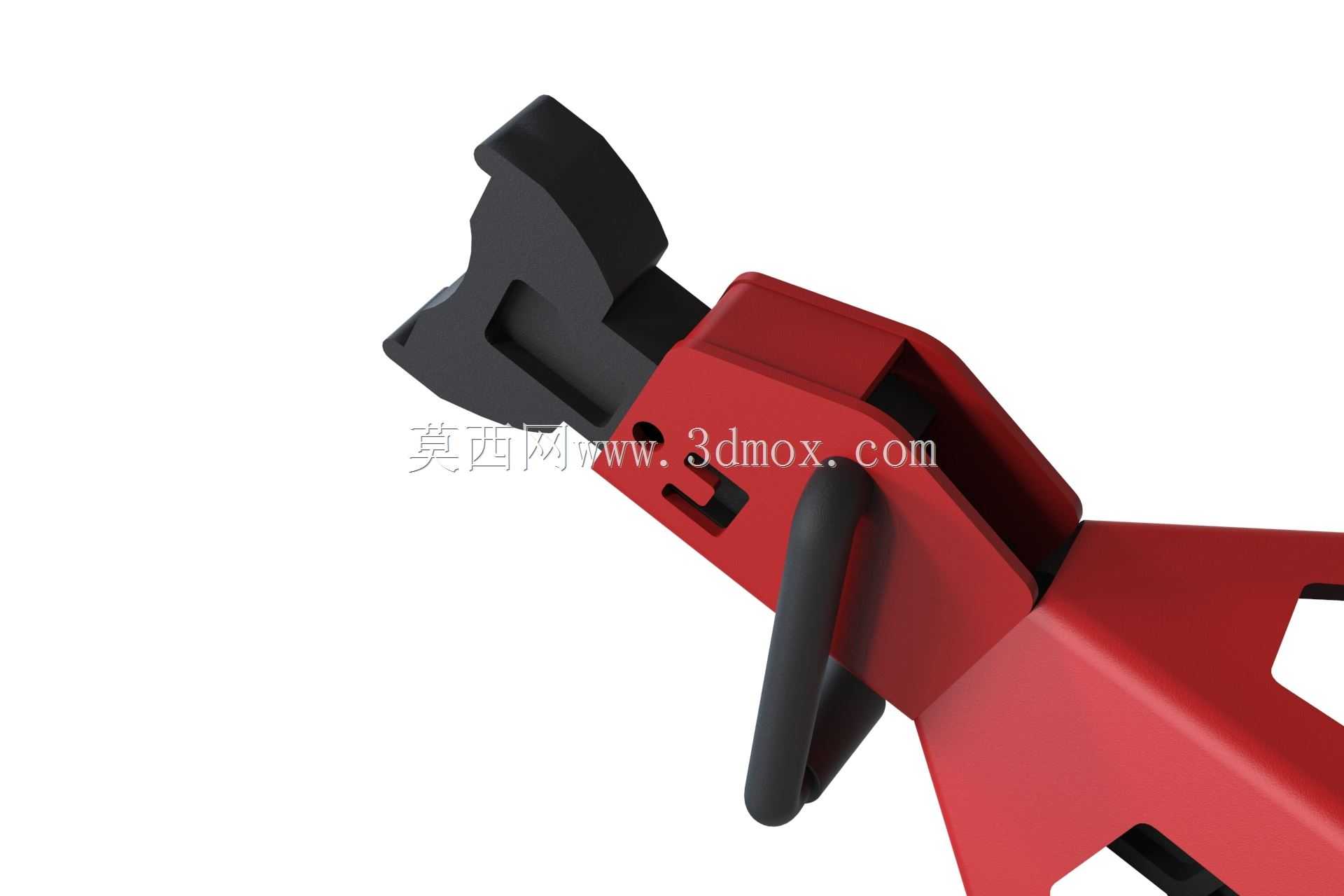

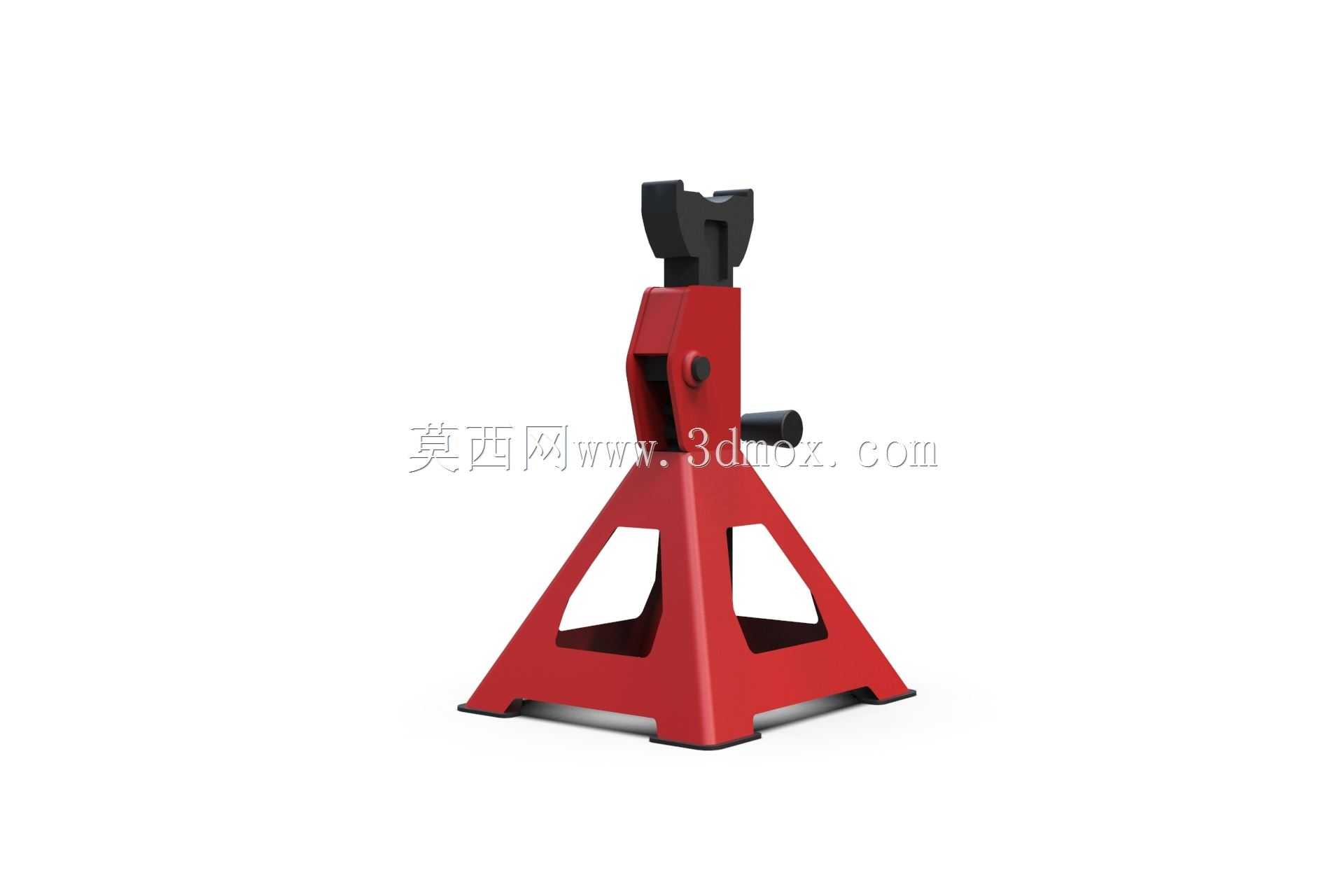

在汽车维保作业场景中，这类支撑支架是底盘检修、换胎作业、油液更换等工序里必不可少的安全承载部件，它的核心作用是在车辆被举升装置抬升后，提供刚性的冗余支撑，避免举升设备失压、滑移引发的作业风险，是汽修工位安全防护体系里的基础硬件。从结构设计逻辑来看，这款支架采用了三角桁架式的主体构型，底部向外延展的支撑脚大幅提升了支撑面的跨度，能在车间水泥地面、硬化地坪甚至平整度一般的户外作业面上保持稳定，不会因为车辆的微小晃动出现侧翻。主体的承力立柱采用齿槽式的高度调节结构，配合侧面的锁止手柄，作业人员可以根据车辆底盘的离地高度快速调整支撑高度，调整到位后锁止销会嵌入对应齿槽，形成刚性的机械锁止，不会因为承重出现高度滑移，相比摩擦式锁止结构可靠性更高，能适配从家用轿车到轻型SUV的不同底盘高度需求。顶部的承托槽做了圆弧内凹的仿形设计，表面带有防滑的齿状结构，能够贴合车辆底盘的加强筋、大梁等指定支撑点位，避免支撑过程中出现滑脱，同时顶部的橡胶缓冲垫可以减少金属接触对底盘漆面、金属结构的磕碰损伤。从安装边界来看，这款支架收拢状态下的高度可以适配低底盘跑车的最低离地间隙，完全展开后的支撑高度能够满足硬派越野车、轻型商用车的底盘抬升需求，底部支撑脚的跨度在同规格产品中属于偏宽的设计，单腿的承重冗余留足了1.5倍以上的安全系数，即使单侧受力出现微小偏载也不会出现结构失稳。在实际建模过程中，主体的承力臂做了等强度的截面优化，在非主要承力区域开设了减重镂空，既降低了支架本身的自重，方便作业人员搬运挪动，又不会破坏整体的结构强度，所有的棱边都做了圆角钝化处理，避免搬运、使用过程中划伤作业人员。侧面的调节手柄采用了偏心锁止结构，操作时只需要扳动手柄就能完成锁止和释放，不需要额外的工具辅助，单人就能快速完成高度调整和就位作业，相比传统的插销式调节结构，操作效率提升明显，也避免了插销丢失带来的使用故障。这类支撑支架通常成对使用，在车辆举升后对称布置在底盘两侧的指定支撑点，和举升机、随车千斤顶配合形成多点支撑，是汽修作业中规避坠落风险的核心安全工装，建模时所有的配合间隙都按照实际工装的公差要求做了预留，锁止机构的运动行程完全还原实物的操作逻辑，可直接用于汽修工位的布局仿真、工具结构教学演示等场景。
