MPX2010DP差压压力传感元件结构

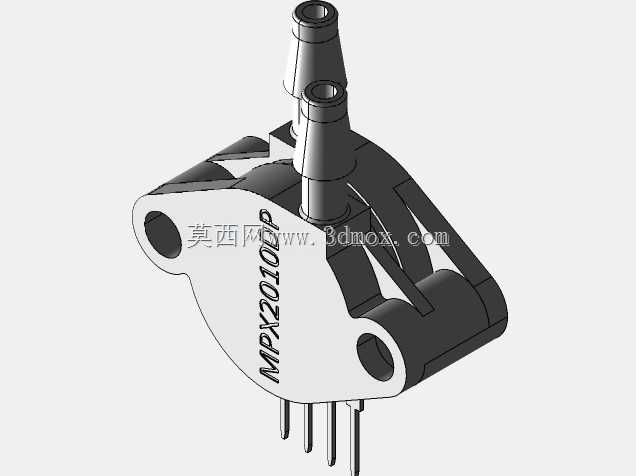

　　该结构件对应一款小型双气嘴差压式压力传感元件，常用于需要同时引入两路气压并比较压差的设备回路中。实物主体采用扁平塑封壳体，正面印有型号标识，壳体两侧预留圆形安装孔，可通过螺钉或定位柱固定在PCB、支架或设备内壁上；顶部伸出两个阶梯状倒钩式气管接口，用于插接柔性气管，底部为直插式引脚，可焊接在控制板上完成供电与信号输出。

　　从现场使用角度看，这类元件多布置在医疗呼吸设备、洁净风路、暖通空调、过滤器堵塞监测、真空吸附、气动控制及实验台测压支路中。它不是单纯测量一个绝对压力点，而是通过两个气嘴分别接入高压侧与低压侧，内部敏感膜片根据两侧压力差产生形变，再由芯片转换为与差压相关的电信号。设计气路时，两个接口的方向、高度和管径需要重点校核：阶梯圆柱段可限制软管插入深度，倒锥外形有助于软管在插拔后保持抱紧，减少微漏气；双气嘴并列布置也便于短距离布管，但在密集装配环境中应预留手指和镊子操作空间，避免气管弯折半径过小造成流阻增大。

　　壳体轮廓并非规则矩形，而是结合安装孔、气嘴、引脚和内部芯片占位形成的异形封装。两侧圆孔承担机械固定作用，孔位间距决定其在板卡或支架上的安装边界；建模时需要把孔周材料厚度、壳体拔模斜度、顶部加强筋和底部引脚伸出长度一并表达，才能在整机干涉检查中反映真实装配关系。引脚区域位于壳体下沿，针脚间距和伸出方向影响PCB焊盘布局，若设备存在振动，还应在焊点附近增加支撑或涂覆固定，避免长期受力导致引脚疲劳。

　　结构设计思路上，该元件把气路连接、压力敏感芯体、电气连接和机械安装集成在很小的封装内。塑壳外形承担绝缘与定位功能，顶部金属质感气嘴区域体现承压和插拔需求，侧面加强筋用于提高壳体刚性，防止安装螺钉压紧或气管侧向拉扯时发生变形。三维建模时，气嘴内孔不必只按外观圆柱处理，最好保留通气路径的概念结构，这样在做气路示意、流量方向标注和装配培训时更清晰；壳体上的安装孔也应区分通孔、沉孔或局部凸台，避免后续支架设计误判贴合面。

　　外形尺寸方面，该元件属于板载小型传感器级别，占用空间主要由三部分决定：扁平壳体的宽度与厚度决定PCB上的投影面积，双气嘴高度决定上方气管走管空间，底部引脚长度决定焊接后板间距离。实际布局时，不能只按本体包围盒留位，还要在气嘴周围增加软管插拔余量，在安装孔周围保留螺钉头或热熔柱空间，在引脚下方保留焊盘和波峰焊或返修操作空间。若传感器靠近泵、阀等振动源，气管长度不宜过短，硬拉管路会把外力传递到气嘴根部；若用于微弱差压检测，管路应尽量等径、少弯头，并减少接头泄漏。

　　在设备功能层面，该元件适合监测相对压差变化，例如滤网前后风压、呼吸回路阻力、吸附盘负压状态、风道堵塞程度以及两路气体平衡情况。与单压力接口元件相比，双气嘴结构对装配方向更敏感，高压侧和低压侧接反会导致输出方向相反，因此外壳标识、气嘴位置和模型颜色区分在设计评审中具有实际意义。建模时保留型号字样、接口形态和安装特征，可帮助电气、结构和气路工程师在同一三维环境下完成板卡固定、管路走向、维护空间和信号接线的协同校核。
