皮耶萨斯铰接夹持支座精密结构

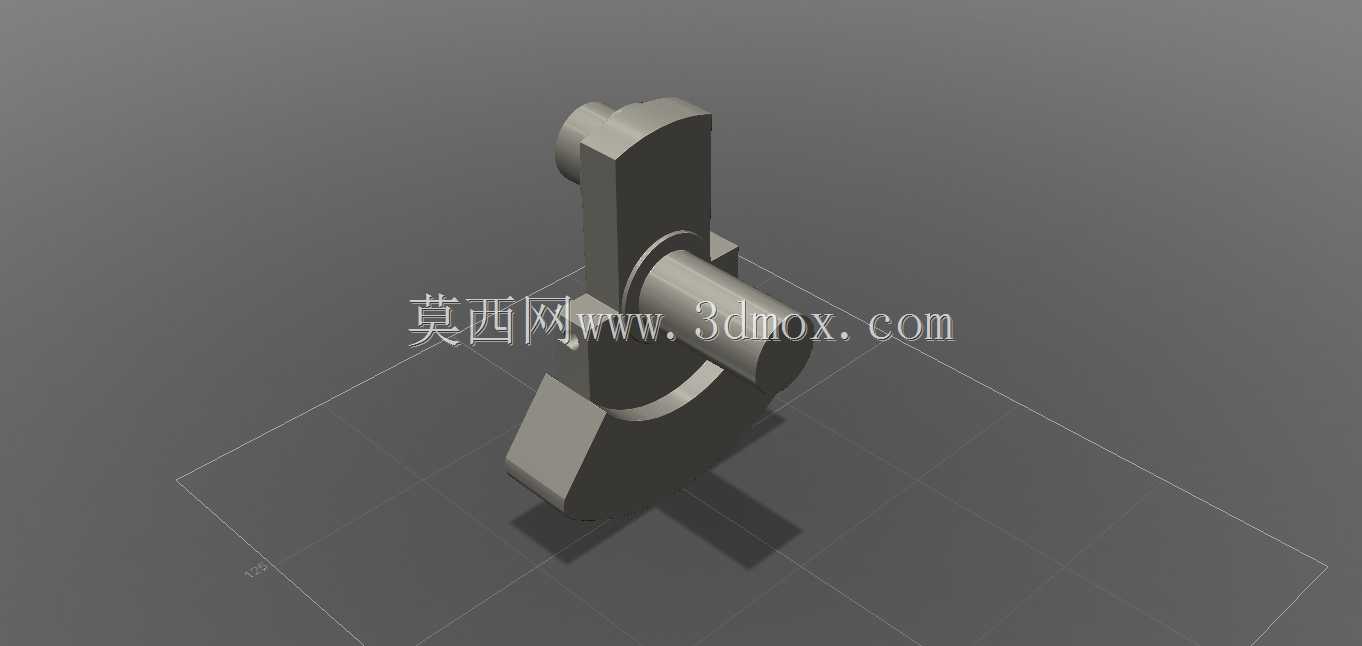

　　现场装配调试时最先要核对的是这套铰接夹持支座的安装边界，底部平直的块状基座预留了贴合安装面的基准平面，基座底面与配套工装台的定位槽直接贴合，不需要额外加工过渡垫板，基座两侧的立面做了倒角处理，装配时手指推入定位工位不会被锐边刮伤，也能避免相邻零件排布时发生边角干涉。横向伸出的圆柱轴段是整个构件的核心配合部位，轴段外径按照常规铰接副的配合公差预留了间隙，轴段穿入对应摆臂的铰接孔后，摆臂可以绕轴顺畅回转，轴段根部和弧形立板衔接的位置做了加厚过渡，长期承受摆臂往复摆动带来的交变载荷时，衔接位置不会出现应力集中开裂的问题。

　　很多小型自动化输送线的侧边挡料机构会用到这类构件，输送线上流转的小型工件到位后，和这套支座铰接的挡块抬起或者落下，完成工件的工位拦截与放行，支座承担挡块的全部支撑载荷，挡块反复动作产生的冲击力通过弧形立板传递到底部基座，再分散到安装工作台面上，不会出现局部受力变形。日常车间里的小型工装夹具改造也能直接套用这个结构，把夹紧压臂的铰接端套在横向轴段上，压臂绕轴转动完成工件的压紧与松开，弧形立板的弧度刚好避让压臂回转的运动轨迹，压臂摆到最大开合角度时也不会和支座本体发生磕碰。

　　做三维结构建模的时候，先从底部基座的长方体特征开始拉伸，确定整体安装基准之后，再向上绘制弧形立板的轮廓，弧形轮廓的曲率按照压臂摆动的包络线向外偏移2mm安全间隙绘制，既保证立板有足够的支撑厚度，又不会多余占用机构周边的排布空间。横向圆柱轴段和立板采用合并实体的方式建模，轴段的端面做了小倒角，装配时引导铰接孔快速套入，不需要反复对位调整。立板顶部的圆柱凸台是预留的限位安装位，可以套入限位扭簧，扭簧的一端抵在立板侧面，另一端抵在摆动压臂上，让压臂在无外力驱动时自动保持张开或者压紧的状态，不需要额外加装复杂的弹性组件。

　　从整体外形尺寸来看，底部基座的长宽尺寸控制在小型工装的常用安装规格内，基座上可以按需加工两个沉头安装孔，用内六角螺丝把整个支座锁固在工作台面或者设备机架上，锁固之后支座不会出现晃动偏移。整个构件的高度按照铰接轴的中心高设计，匹配常规小型输送线的挡料轴高度，和线体侧边的安装梁对齐之后，挡块的工作面刚好和输送工件的底面高度匹配，不会出现挡块刮蹭输送皮带的问题。

　　实际工况里这个构件承受的载荷以径向剪切力为主，横向轴段的直径经过校核，完全能满足小型工件拦截、轻型压臂夹紧的载荷需求，不会出现轴段弯曲变形的情况。弧形立板的壁厚均匀，建模时所有转角都做了圆角过渡，既方便后续铸造成型或者铣削加工时减少应力集中，也让零件表面没有容易积灰的死角，车间日常清扫维护时直接擦拭就能清理干净。如果用于有耐腐蚀要求的工位，还可以在这个结构基础上直接替换不锈钢材质，整体结构不需要做任何改动，铰接配合的间隙也能保持一致。

　　整套结构没有复杂的异形曲面，所有特征都是常规的拉伸、回转、倒角操作，加工时无论是采用数控铣削整块下料，还是采用铸造成型后再精加工轴段配合面，都能快速完成生产，加工成本低，互换性强，同规格的支座可以直接替换备用，不需要对配套的摆臂、挡料块做任何修改，非常适合非标自动化设备的快速搭建设计，在轻工生产线、小型装配工位、物料阻拦机构里都能稳定发挥支撑铰接的作用。
