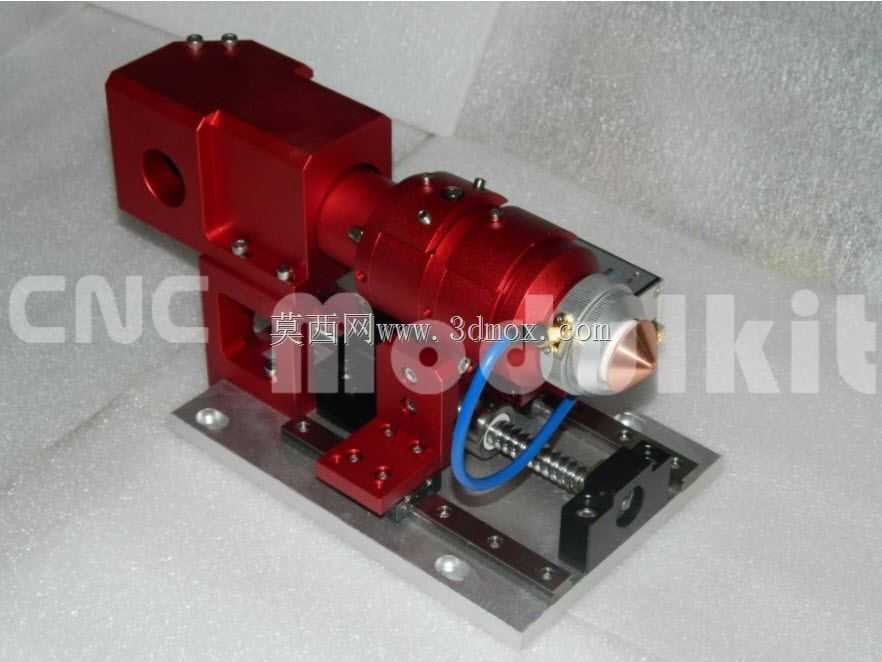

水冷双聚焦CO2激光切割头结构

　　该结构面向中小功率CO2激光加工设备，核心场景集中在薄金属板与非金属材料的切割、雕刻及混合加工。现场使用时，激光束由上部入射，经聚焦光路收敛至喷嘴附近形成加工焦点；辅助气体沿下部气路送出，在熔池区域完成吹除熔渣、冷却切缝和抑制燃烧扩散。对于碳钢薄板，氧气辅助可提高放热切割效率；对于亚克力、木板、皮革等非金属材料，空气或惰性气体路径更有利于减少烟尘附着和边缘炭化。整机布局把光学腔体、水冷通道、气路接口和安装基准集中在同一立式轴线上，便于在龙门切割机、台式雕刻机或专用自动化工位中替换原有切割头。

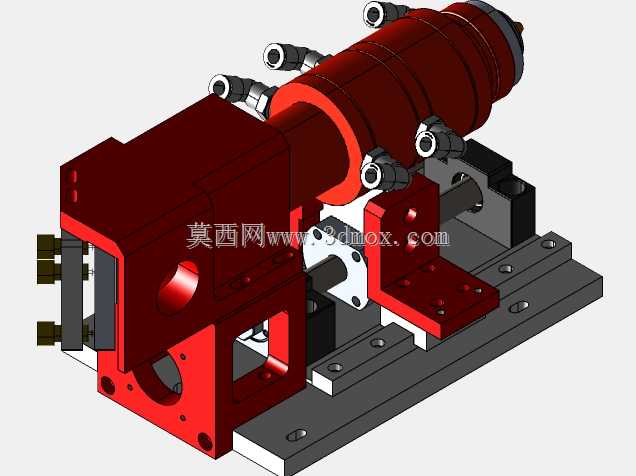

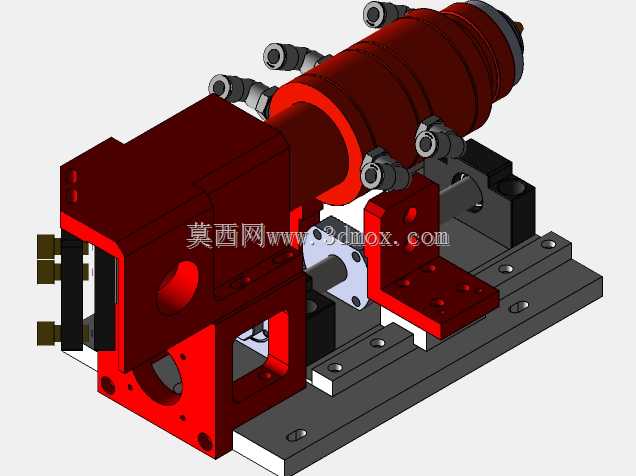

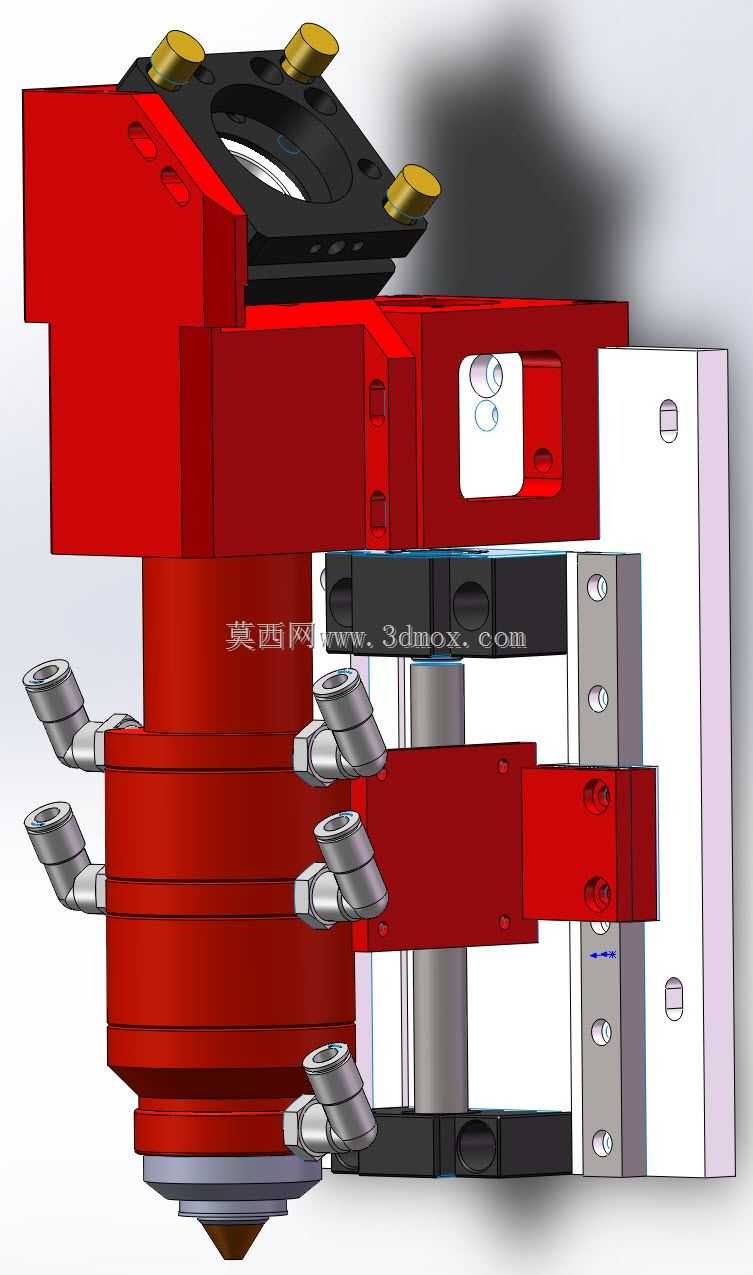

　　从功能划分看，上部黑色方形座体承担入射端安装与光路对准功能，四周预留的调节件用于限制或微调镜座位置，使激光束在进入聚焦筒前保持与机械轴线重合。中部红色主体为主要承载结构，内部容纳聚焦透镜、隔套、密封件及冷却腔，外部台阶和凸缘用于定位套筒、锁紧螺母和防护盖板。下部圆筒区域靠近喷嘴，热负荷最高，因此外壁布置多组快插式水路和气路接头，接头方向分层错开，既避免软管相互干涉，也方便维护人员在设备侧方插拔。喷嘴端采用可更换结构，能够根据板材厚度、材料种类和气体压力切换不同孔径，减少因喷口磨损带来的切割质量波动。

　　设计思路上，该切割头强调双聚焦与水冷稳定性的结合。双聚焦透镜组通过不同焦距或焦点位置适配雕刻与切割两类工况：雕刻时焦点可落在材料表面附近，获得较细的线条和较高的能量密度；切割时焦点下移至板材内部，使厚截面获得更均匀的能量分布。水冷回路围绕镜筒和高温区域布置，使透镜座在连续工作中维持较低温升，降低热漂移对焦点位置的影响。结构中多处采用台阶定位面和压板锁紧，而不是完全依赖螺钉摩擦固定，这样在拆装清洁镜片后，重复装配精度更容易控制。侧面白色安装板提供与Z轴滑座或调高机构连接的平直基准，板上孔位与主体凸台形成约束，安装时可先靠面贴合，再完成紧固件锁紧。

　　外形边界方面，模型整体呈竖向柱状叠加顶部方形法兰的形态，上部宽度由镜座和调节螺钉决定，下部直径由水冷套筒及喷嘴组件决定。布置设备空间时，需要在主体左右两侧预留软管弯曲半径，尤其下部多根接头呈径向伸出，若与拖链或横梁距离过近，高速抬刀时可能产生拉扯。顶部安装面到喷嘴端面的高度决定Z轴有效行程，选型时应结合机床随动头、电容调高传感器和防撞余量共同校核。后侧安装板的孔距、板厚和贴合面平面度是替换设计的关键边界，若更改连接板，必须保证光路中心与喷嘴中心同轴，同时让水路接头处于可维护角度。

　　在三维建模和工程出图时，应重点表达透镜腔体的同轴台阶、密封槽位置、冷却水的进出流向、辅助气体通道以及喷嘴锁紧方式。外观上的红色壳体并不只是包覆件，它同时承担定位、散热和防护作用；黑色顶部组件则与光路调节相关。建模时可将光学镜片、密封圈、快插接头和喷嘴作为独立子装配处理，便于在维护场景中拆解检查。实际装配需控制镜片清洁度、O形圈压缩量和接头拧紧力矩，水路装配后应先进行低压通水检查，确认无渗漏再引入激光光路。气路方面要保证从进气口到喷嘴的通道平滑，避免急剧变径造成压力损失。

　　该结构适合需要在金属与非金属之间频繁切换工艺的加工车间。其优势在于把聚焦、冷却、吹气和安装调节集成在紧凑主体内，设备改造时不必大幅改动横梁和Z轴。工程应用中还需配合烟尘抽排、喷嘴对中、聚焦尺和随动控制使用，切割头本身提供稳定的光学与气水接口，外围系统则保证加工过程中的定位、排渣和安全防护。
