带齿传动输出轴一体化齿轮轴

　　在中小功率传动箱、便携式动力工具以及紧凑型减速机构里，空间往往被壳体、轴承位和输出端接口挤压得很紧张，单独布置齿轮与传动轴再通过键连接的方案，不仅要额外预留齿轮轮毂宽度、键槽加工余量和轴向锁紧空间，还会在反复正反转冲击下出现键侧压溃、齿轮窜动等隐患。这款轴齿轮采用齿轮与主轴一体成型的结构思路，把啮合齿圈直接做在轴身中段，省去了分体装配的配合环节，从根源上消除了齿轮与轴之间的连接间隙，在启停频繁、负载波动大的工况下能保持更稳定的传动相位。

　　从实际使用场景来看，这类零件常见于手持电动工具的输出级、小型通讯设备的调谐传动机构，以及一些对径向尺寸敏感的轻工机械中。工作时，轴两端的圆柱轴颈分别装入支撑轴承，齿圈与配对齿轮啮合传递扭矩，轴端的异形花键或扁位则用来连接工作头、联轴器或同步带轮。由于齿轮和轴是同一基体，扭矩从齿面经过轴体直接传到输出端，传动链短、扭转刚度高，在正反转切换时几乎没有连接件带来的回程间隙，这对需要精确定位的进给机构尤为重要。

　　结构设计上，齿圈布置在两支承点之间的合理位置，使啮合力产生的弯矩尽量靠近轴承，减小轴的挠曲变形。轴身采用阶梯轴形式，各段直径按受力梯度变化：安装轴承的轴颈磨削到配合精度，轴肩为轴承内圈提供轴向定位；齿圈两侧留出退刀与磨削越程空间，避免热处理和精加工时应力集中。轴端加工出花键与环槽，既可以传递较大扭矩，又能通过卡圈或弹性挡圈实现轴向限位，防止工作头脱出。齿形采用适合中小载荷的渐开线齿廓，齿根圆角圆滑过渡，降低齿根弯曲应力集中。

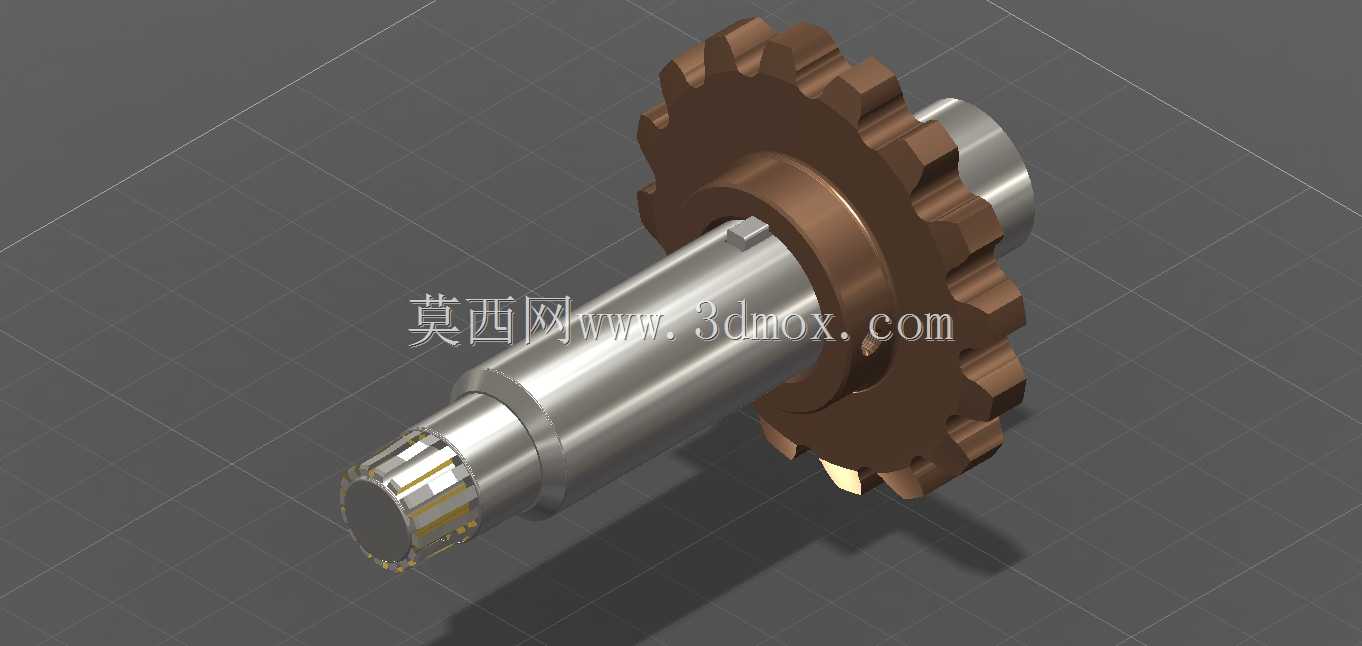

　　建模时需要重点还原几处影响装配的边界。轴的各段直径、台阶长度和轴肩高度决定了轴承、隔套和齿轮的轴向位置，齿圈的分度圆、齿宽和齿顶圆必须与配对齿轮中心距匹配；轴端花键的齿数、模数和配合长度要和外接工作头一致，环槽的宽度与深度则对应标准挡圈尺寸。整体装配后，轴的轴向窜动量由轴承预紧和轴肩定位控制，齿圈与配对齿轮的侧隙通过中心距微调保证。外形上，金属轴段呈现机加工后的光亮表面，齿圈部分因热处理或涂层呈现较深色泽，既区分了功能区域，也直观体现了齿部耐磨、轴颈耐疲劳的不同性能要求。

　　在选型与校核时，工程师通常先按传递扭矩估算轴的最小直径，再结合轴承内径系列圆整轴颈，齿面接触强度和齿根弯曲强度按啮合载荷校核，轴的危险截面集中在轴肩过渡和花键根部，这些位置的圆角和表面粗糙度直接影响疲劳寿命。一体轴齿轮虽然加工难度比分体件高，需要在齿形加工后再对轴颈进行精磨以保证同轴度，但它换来的紧凑结构、高连接刚度和免维护特性，在空间受限、可靠性要求高的传动场合具有明显优势，是小型动力传动模块中十分典型的集成化零件。
