100mm直径主轴夹持固定铝制支架

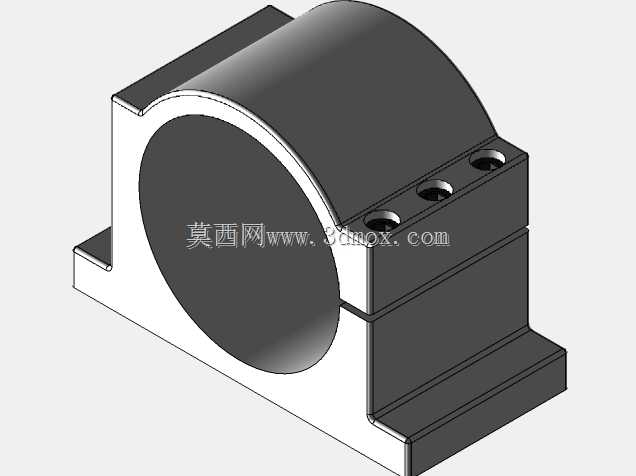

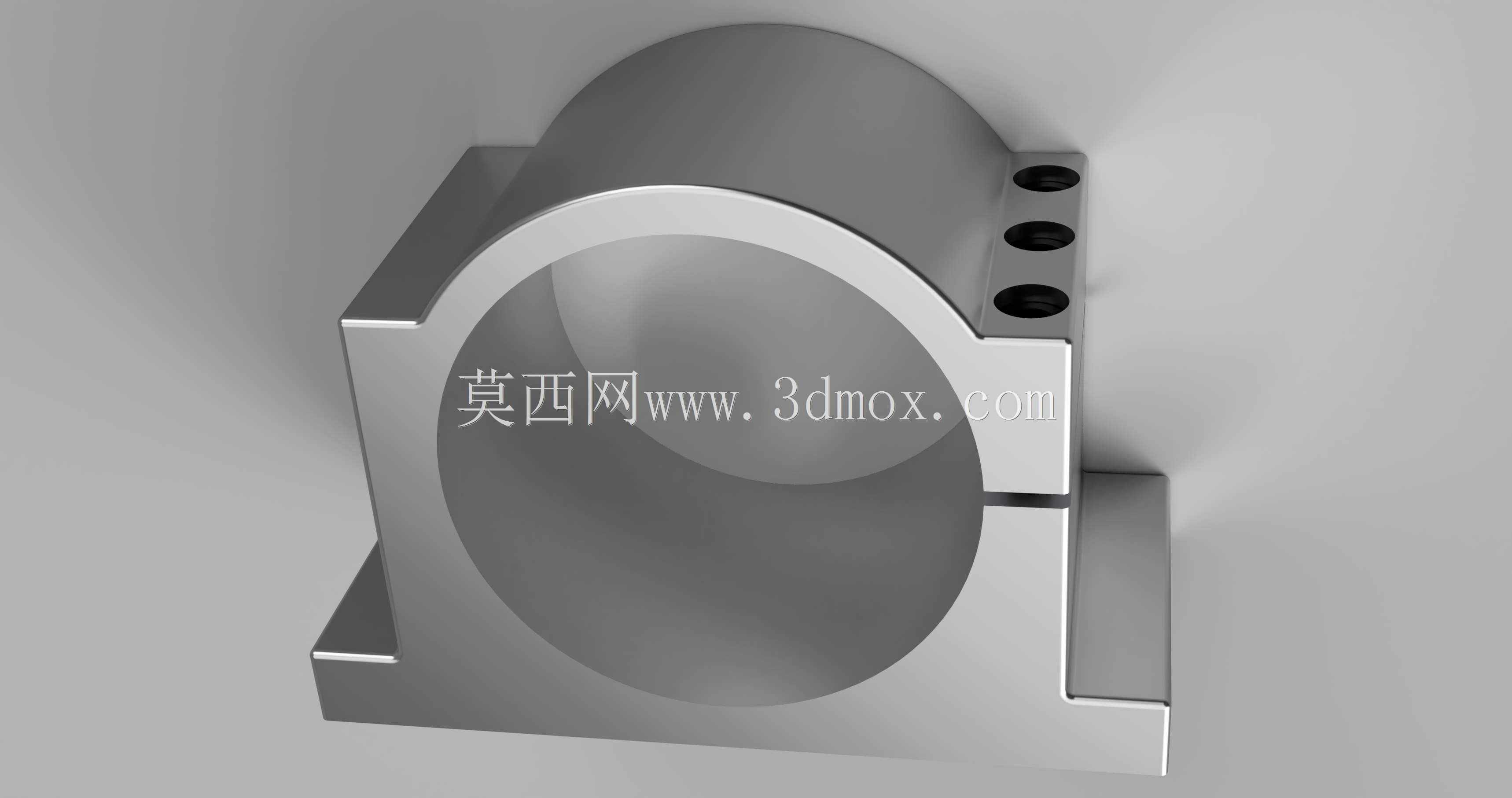

　　在中小型数控雕刻、桌面铣削以及水冷动力主轴的配套安装环节，主轴夹持座是连接旋转执行部件与设备运动横梁的核心受力构件，本次梳理的这款夹持支架，适配标称直径100mm的圆柱形主轴壳体，整体采用铝合金材质切削成型，兼顾轻量化与装夹刚性，在非金属雕铣、木工开料、软金属轻切削场景中应用十分普遍。从整机布局的装配逻辑来看，这类支架并非独立工作的零散零件，它需要同时完成两个方向的定位约束：径向抱紧主轴外圆，限制主轴工作时的径向跳动与周向转动；底部通过两侧伸出的安装翼板与设备Z轴滑台、直线运动模组或者定制工装板完成锁附，把主轴切削过程产生的轴向反力、振动载荷直接传递给设备机架。很多初次搭建桌面数控设备的工程师容易忽略夹持座的刚性匹配，若选用壁厚偏薄、抱紧开口间隙设计不合理的支架，主轴在高速带载运行时会出现夹持位微滑移，直接导致加工面出现振纹、孔位同轴度超差，严重时 even 会出现主轴下沉走位，这款支架在结构设计上针对性做了多处强化。整体外形可以拆分为三个功能区域：上部是大半圆的环抱腔体，内孔加工至与100mm主轴外圆过渡配合的尺寸，开口侧预留了贯通的切缝，切缝两侧的凸耳上加工了三个同轴排列的螺纹锁紧孔，当内孔套入主轴壳体后，依次拧紧三个锁紧螺钉，开口切缝受压缩窄，环抱内孔均匀包覆主轴外壁，相比单螺钉锁紧的结构，三点排布的锁紧力沿轴向分散，不会出现单点应力集中把铝制主轴外壳压出凹痕，也避免了长跨度主轴夹持时两端抱紧力度不均的问题。

　　下部两侧向外延展的L型安装脚是整机载荷传递的关键部位，安装脚的底面做了铣平处理，保证和滑台安装面的贴合率，每个翼板上都预留了沉头安装孔位，装配时内六角螺钉穿过沉孔锁入滑台预设的T型螺母或者螺纹底孔，沉头结构可以让螺钉头部完全没入支架表面，不会突出干涉周边的走线、拖链运动路径。做三维结构设计时，这款零件的建模思路完全遵循铣削加工的工艺逻辑：首先绘制主体的拉伸轮廓，把环抱半圆、底部支撑立壁、两侧安装翼板的外轮廓一次性草绘完成，双向拉伸得到基础坯体；之后在内腔切除出容纳主轴的圆形通孔，在开口侧绘制窄缝拉伸切除，形成可弹性变形的抱紧开口；锁紧凸耳部分的三个螺纹孔先打底孔，再按照标准螺纹规格修饰牙型，底部安装孔同步做沉头孔的切除特征；

　　最后对所有锐边做倒圆角处理，尤其是立壁和翼板交接的应力集中位置，圆角过渡可以消除铣削加工后的刀痕应力集中，也避免装配调试时锋利边角划伤操作人员。现场安装调试时，需要先确认设备安装面的平面度，若安装面存在翘曲，强行锁附螺钉会让支架本体产生微变形，连带内孔圆度超差，主轴装入后会出现卡滞或者不同心的问题；预装主轴时不要一次性把三颗锁紧螺钉完全拧死，先将主轴调整到轴向伸出长度符合加工行程要求、主轴端面和工作台面垂直度打表合格之后，再按照从中间到两端的顺序分步拧紧锁紧螺钉，全程监测主轴径向跳动数值，保证锁紧后刀柄位置的跳动量控制在允许公差范围内。在改装升级场景中，很多用户会把原有小功率风冷主轴更换为大直径100mm水冷主轴，

　　此时原设备的夹持座安装孔位往往无法直接匹配，这款支架的底部安装孔距做了通用化适配，既可以兼容常见铝型材滑台的槽宽，也可以通过过渡连接板适配不同规格的Z轴安装板，不需要对设备原有运动部件做大量二次加工。日常运维过程中，铝合金支架的抱紧切缝位置会随着长期松紧操作出现微小的弹性疲劳，每次更换主轴或者调整主轴伸出长度时，都要检查锁紧螺钉的螺纹完好度，若发现开口位置变形量过大、锁紧后仍无法固定主轴，就需要及时更换夹持座，避免加工过程中主轴松动引发刀具崩损、工件报废的问题。整个构件没有复杂的曲面特征，所有结构要素都服务于装夹刚性、装配便利性和加工工艺性，没有多余的装饰结构，是数控设备主轴安装部位非常典型的实用型夹持结构。
