自行车曲柄连杆与防滑脚踏总成结构

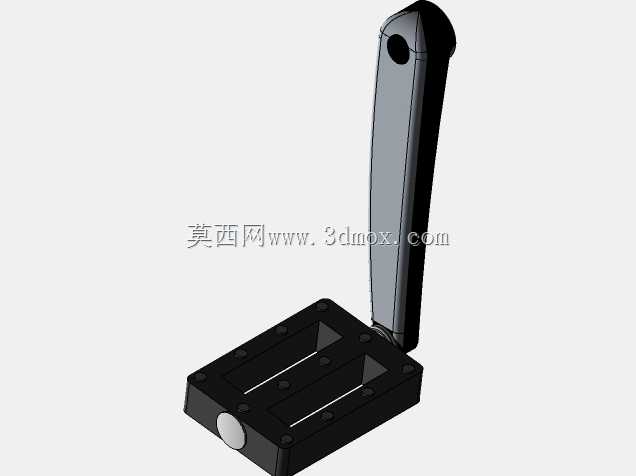

　　这套曲柄连杆与脚踏总成主要服务于人力两轮车的踩踏传动环节，在城市通勤车、休闲自行车以及简易代步车的动力输入段承担把骑手腿部往复施力转化为旋转扭矩的作用。实际装车时，脚踏板位于骑手脚掌直接接触的最外端，长条形曲柄沿中轴径向延伸，两者通过端部转轴形成可相对转动的铰接关系，骑手向下踩压踏板时，作用力沿踏板转轴传递到曲柄末端，再经由曲柄另一端的中轴配合结构带动链轮转动，最终通过链条把动力输送至后轮驱动整车前进。

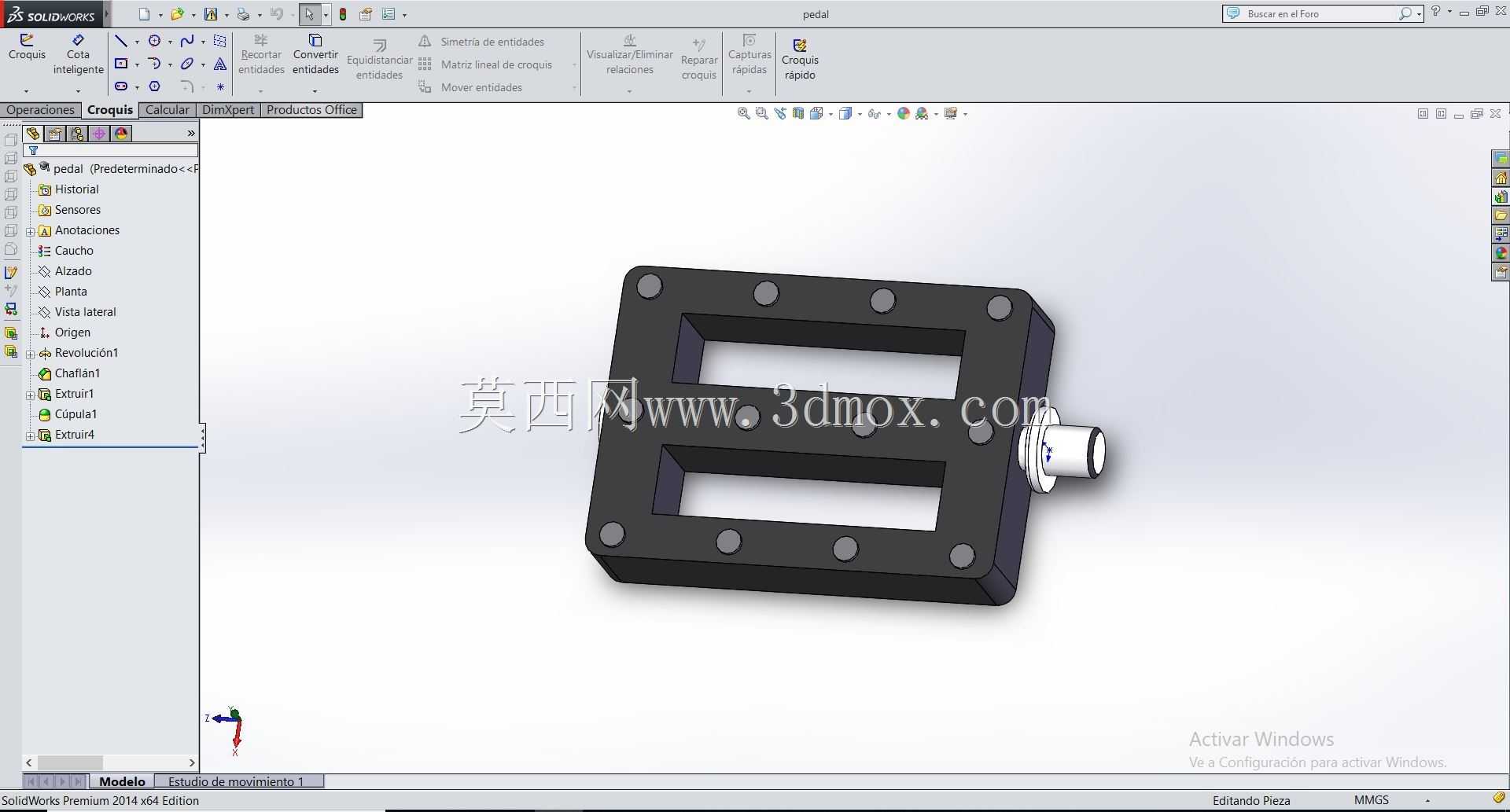

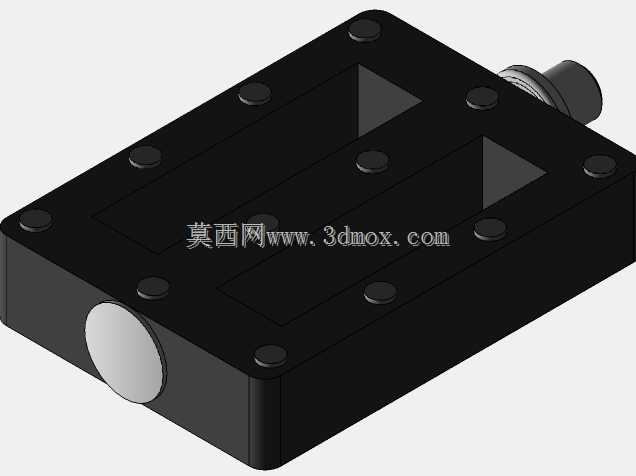

　　从结构细节来看，脚踏部分采用框式镂空踏板设计，踏板主体为矩形承载框架，框架内部设置多道平行加强筋，筋条之间留出贯通空隙。这种镂空布局一方面能在雨天或泥泞路面骑行时让积水、泥沙直接从缝隙排出，避免踏板表面积泥导致脚掌打滑；另一方面在保证踩踏承载面积的前提下削减了零件整体重量，符合骑行部件轻量化的设计取向。踏板表面的凸起边框与筋条顶面共同构成防滑接触区，脚掌踩下时鞋底可卡入筋条间隙，侧向蹬踏发力时也不易滑脱。踏板中心设置圆形轴孔安装位，用于装入脚踏转轴，转轴轴线与曲柄长度方向垂直，保证踏板可随脚踝角度自由翻转，始终贴合脚掌姿态。

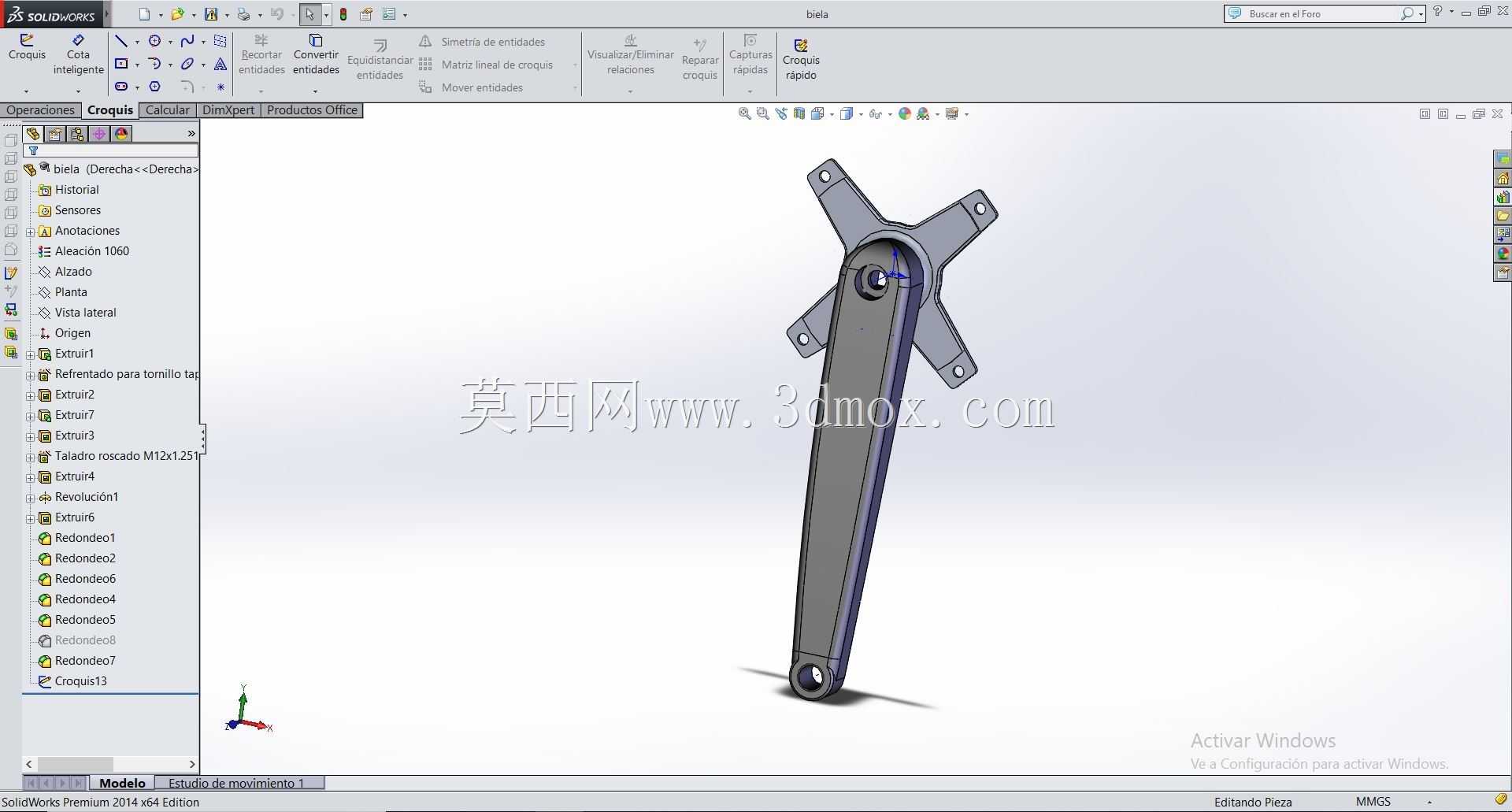

　　曲柄部分采用细长杆状构型，杆身截面做了适配受力方向的优化，靠近踏板的一端设置铰接轴座，轴座处做局部加厚处理，用来承受踩踏过程中反复出现的弯曲与冲击载荷；靠近中轴的一端设置与中轴配合的安装接口，接口处轮廓过渡圆润，避免应力集中在长期交变载荷下引发疲劳断裂。杆身整体从轴座处向踏板端略微收窄，既匹配曲柄工作时从固定端到自由端逐步降低的弯矩分布，也让外观线条更流畅。

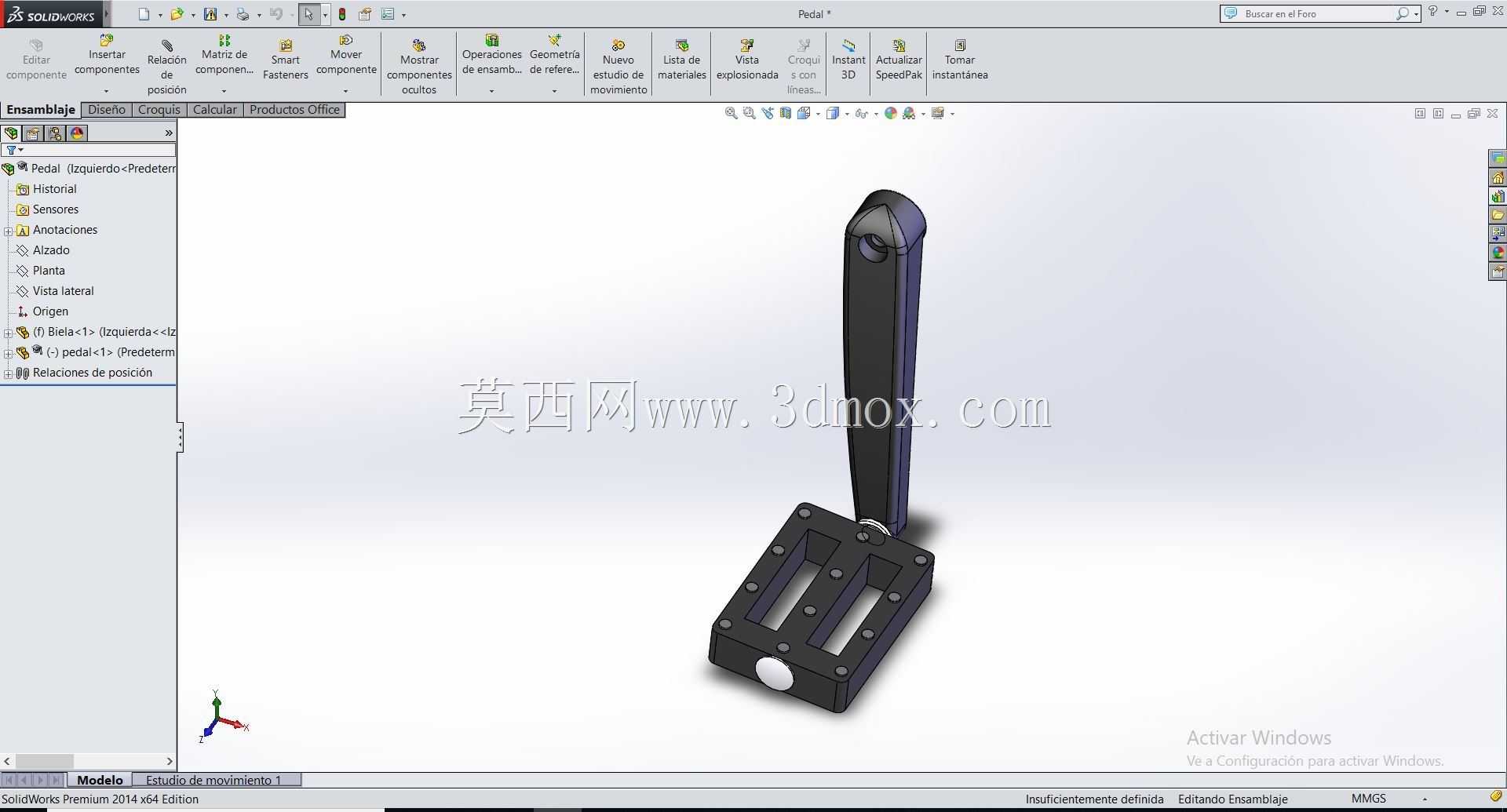

　　建模过程中优先保证了装配关系的准确性：踏板与曲柄之间保留合理的转动间隙，模拟真实脚踏转轴的旋转自由度；曲柄与中轴配合面的尺寸按照标准自行车中轴规格设定，安装边界清晰，装车时曲柄端面到车架五通的距离、踏板外侧到车架中心的宽度都符合常规骑行的踩踏间距要求，不会出现骑行时脚跟磕碰车架或两脚间距过宽导致发力姿态别扭的问题。踏板的外轮廓尺寸控制在成年人脚掌可完全覆盖的范围，边角做钝化处理，即使骑行中脚部意外滑脱也不会被锐边划伤。

　　在实际维修与改装场景中，这套总成的结构拆分逻辑也很清晰：踏板可单独从曲柄端部旋下更换，曲柄可从中轴上整体拆卸，当出现踏板轴承磨损、曲柄杆身变形等故障时，无需连带更换其他传动部件，降低了维护成本。针对不同使用场景，该结构还可灵活调整：通勤用途可在踏板表面增加防滑橡胶垫提升踩踏舒适度，越野骑行场景可换用带防滑钉的踏板框，曲柄长度也可根据骑手腿长在合理区间内调整，改变踩踏力臂长度以适配不同的发力习惯。整体结构没有多余的复杂特征，所有壁厚、筋厚都围绕承载需求设定，既满足日常骑行的强度要求，也适配批量成型加工的工艺特性。
