四针外螺纹航空插头连接器结构

　　该接头属于小型圆形螺纹锁紧连接器，主要用于3D打印机运动轴电机、限位传感器、加热执行器等部件与控制主板之间的可拆卸电气连接。在桌面级FDM设备中，喷头组件、热床、步进电机和端座线束经常需要随维护、拆装或运输而分离，采用带螺纹锁紧的四针公座后，线束不会因设备振动、拖拽或反复移动而松脱，能够保持触点接触压力稳定。

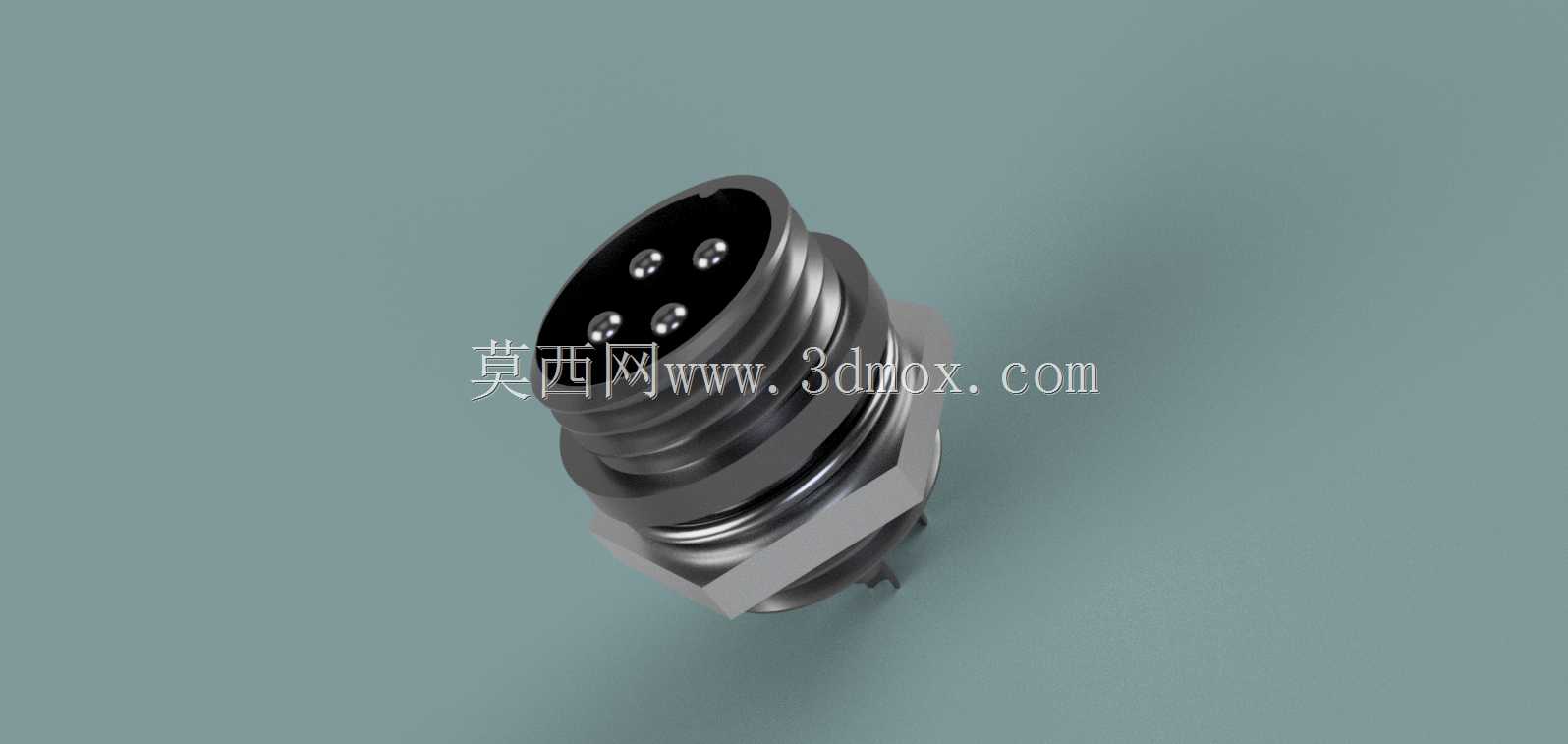

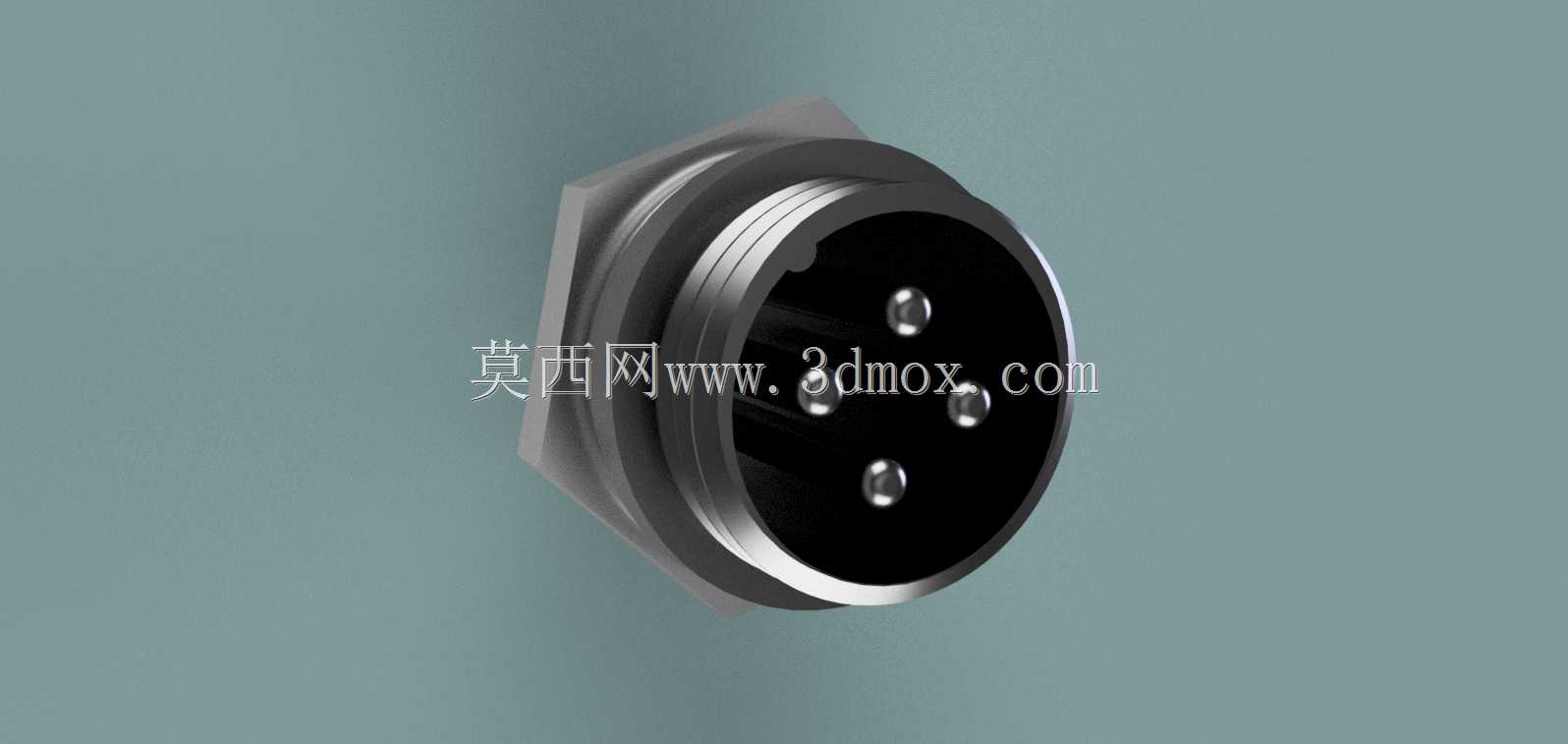

　　模型重点表达了前端插合面、四个接触件孔位、外螺纹锁紧段、六角安装面以及后部出线结构。前端圆形端面按四芯排布设置接触件安装位置，插合时与对应母端对中；外螺纹段用于与配套螺母或母头锁紧，旋转后形成轴向压紧，相比普通直插接头更能抵抗拉扯和振动。中部六角面符合扳手夹持习惯，在面板开孔安装时可通过螺母从背面固定，使连接器稳定嵌装在钣金、塑料壳体或设备侧板上。

　　从安装边界看，这类接头需要同时考虑前端插合空间、后端线束弯曲半径和侧面扳手操作空间。面板安装时，开孔直径应与螺纹外径及密封台阶匹配，六角面承担止转和压紧作用；若安装在运动拖链附近，后端线缆不宜处于受拉状态，应预留柔性弯曲段，并避免接头根部反复折动。三维建模时，螺纹段可按标准牙型建立大径、小径和螺距关系，用于干涉检查；若用于展示或装配验证，也可保留装饰螺纹外观，但在工程出图中需标注螺纹规格和安装孔径。

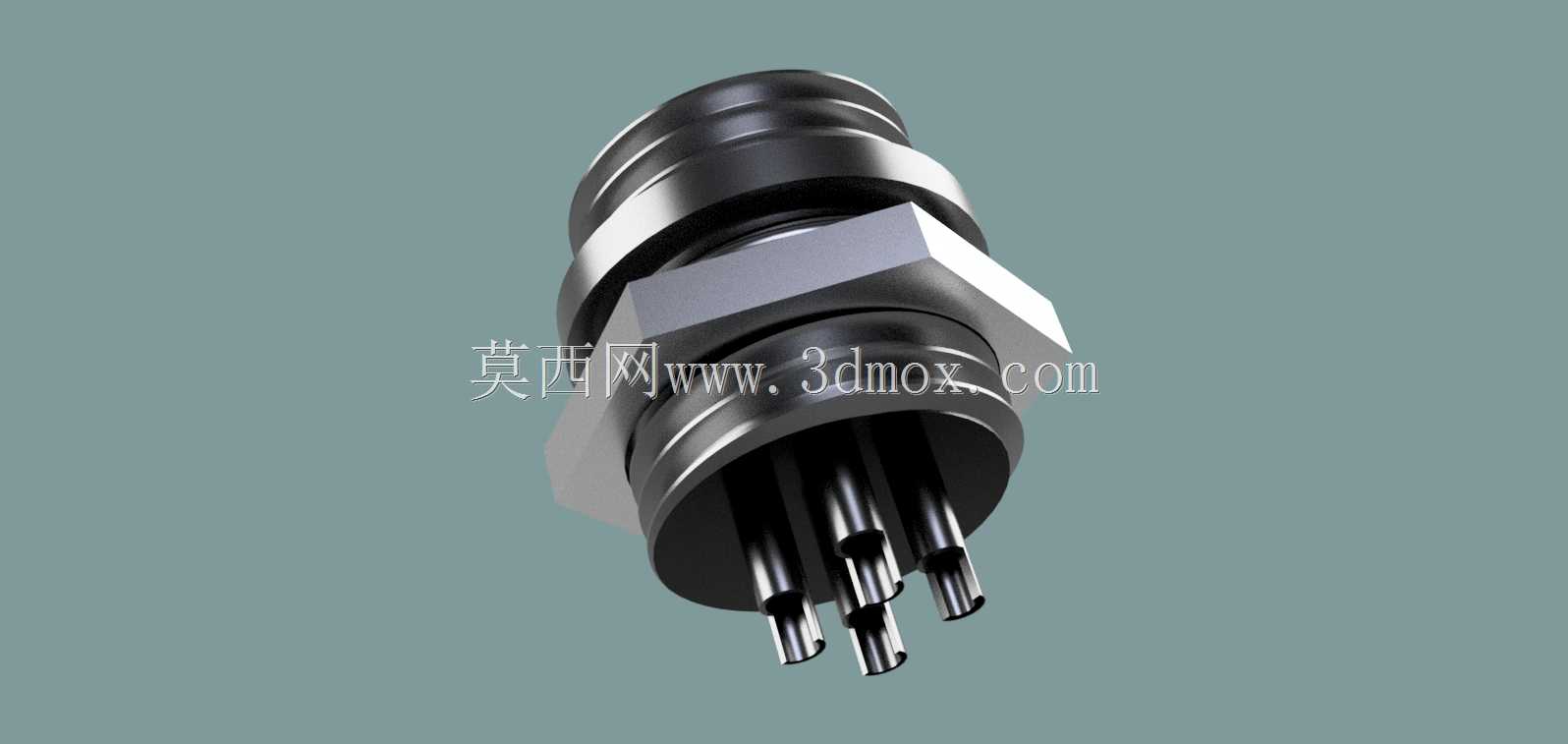

　　结构设计上，四个针位承担小电流动力或信号传输，常见于四线步进电机的两相绕组连接，也可用于传感器电源与信号合并出线。公座端面的绝缘本体将各接触件隔开，防止相邻引脚误触；金属外壳和螺纹结构提供机械保护，并在面板安装后形成较规整的外部轮廓。后部出线区域需要与线缆外径匹配，过线处应考虑护套、应力释放或灌胶固定，避免导线拉力直接传递到接触件。

　　实际选型时，不能只核对针数，还要确认触点额定电流、线径范围、螺纹规格、面板开孔尺寸以及插合方向。用于电机连接时，插拔次数虽不一定频繁，但设备运行中的持续振动较高，螺纹锁紧和端子压接质量十分关键；用于喷头等高温区域附近时，还要让接头远离热端辐射区，线缆外皮和绝缘材料需满足温度环境要求。建模过程中应把接头作为整机线束布置的边界元件，提前检查插头与框架、拖链、盖板之间的间隙，尤其是螺纹旋合长度、母头插合后所占长度以及扳手旋转空间，避免设备装配后出现无法锁紧或线缆弯折过小的问题。
