汽车通用金属有骨雨刮器总成结构

　　该结构围绕乘用车辆、轻型商用车辆以及部分工业作业车辆前挡风玻璃的连续刮拭需求展开，整体采用多段铰接式金属骨架承载橡胶刮片，核心作用是在降雨、扬尘、泥污附着或玻璃清洗工况下，将挡风玻璃驾驶员视野区域内的水膜、浮尘、虫胶与清洗液残留均匀刮除，保证驾驶视线通透。在整车零部件体系中，雨刮属于高频动作的外饰安全件，既要承受雨刮电机摇臂传递的周期性摆动力，又要长期暴露在车外温差、紫外线、泥水冲刷与高速气流载荷下，因此骨架的刚度分配、铰接点间隙控制以及刮片对玻璃曲面的随形贴合能力，是结构设计中优先校核的内容。

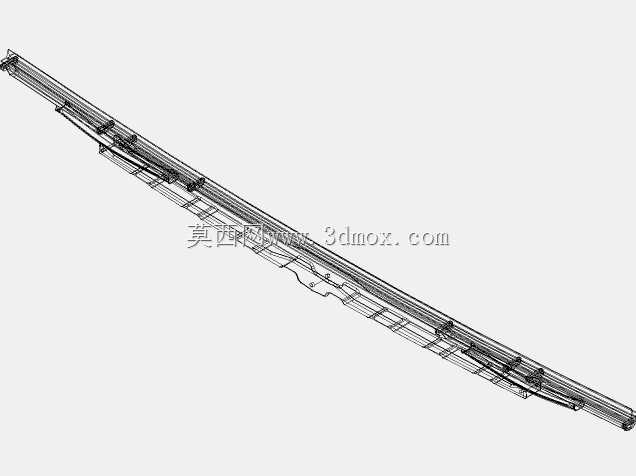

　　从实际装配边界看，雨刮总成沿挡风玻璃下沿横向布置，工作时绕雨刮臂输出轴做定角度往复摆动。模型呈现的长条形主体由主承载梁、多级副支架、铰接销轴、刮片夹持爪和橡胶刮条组成。主骨架并非简单等直杆件，而是根据玻璃横向曲率进行分段支撑设计：中部靠近雨刮臂压紧点的位置承担主要下压力，两侧通过逐级展开的小支架将压力分散到多个夹持点，避免单段刚性梁在弧形玻璃上出现中间压紧、两端翘起的问题。各铰接副保留微小转动自由度，使刮片在摆动过程中能够随玻璃曲面起伏自适应调整姿态，在正刮与反刮换向时，刮刃接触角也能随受力方向自然翻转，减少跳动、异响和局部条状水痕。

　　设计思路上，金属骨架优先保证受力路径清晰。雨刮臂接头处的压紧力通过中央支架传入主梁，再经两侧铆接销轴分配至各级副爪，最终由均匀分布的夹持点作用于橡胶刮条。骨架杆件多采用冲压成型的薄壁金属件，截面以窄边立置为主，在控制整体重量的同时提高抗弯能力；铰接位置通过卷边、铆接形成转动副，既限制支架横向脱出，又不过度约束摆动。刮片夹持结构沿长度方向多点固定橡胶条，夹持爪既要防止刮条在高速往复运动中窜动，又要允许刮刃在磨损后具备更换空间。对于工程建模而言，这类结构的难点不在单一零件造型，而在于多级连杆运动关系的还原：需要逐一确认各销轴同轴关系、支架开合角度、刮片受压后的贴合弧线，以及雨刮臂连接位与玻璃面之间的法向距离。

　　外形尺寸方面，雨刮片为细长件，长度方向远大于宽度和高度方向，整体装配后呈低扁平轮廓。安装接口位于骨架中部，与雨刮臂钩式或快拆式接头配合，接口周围需预留手臂压入、卡扣锁紧和拆卸操作空间。骨架上缘与发动机罩、挡风玻璃下装饰板之间应保留安全间隙，防止车辆颠簸或雨刮高速摆动时发生干涉；刮片下缘则需以稳定压力贴合玻璃，工作扫掠区域覆盖驾驶员主视野及副驾驶相应区域。若用于不同车型，长度规格、支架点位和接口形式需随玻璃曲率、雨刮臂压力及扫掠角度重新匹配，过长会导致端部超出玻璃边界或与A柱、饰板碰撞，过短则会留下视野盲区。

　　在工况校核中，需要关注高速行车时气流对雨刮的抬升作用。细长骨架在迎风状态下会受到一定升力，若中央压紧力不足或支架分布不合理，刮片中部或端部可能出现浮起，造成高速雨天刮拭不连续。金属骨架的镂空与分段形式有利于降低风阻，并使下压力更均匀地传到刮刃。冬季工况下，玻璃表面可能存在薄冰或硬雪粒，此时刮刃与骨架连接位需承受额外摩擦阻力，铰接点也不能因结冰而完全锁死；长期日晒后橡胶条会硬化，金属支架则需保持防腐和抗疲劳能力，因此骨架表面通常需要进行镀层或涂层处理，铆接部位避免形成容易积水的缝隙。

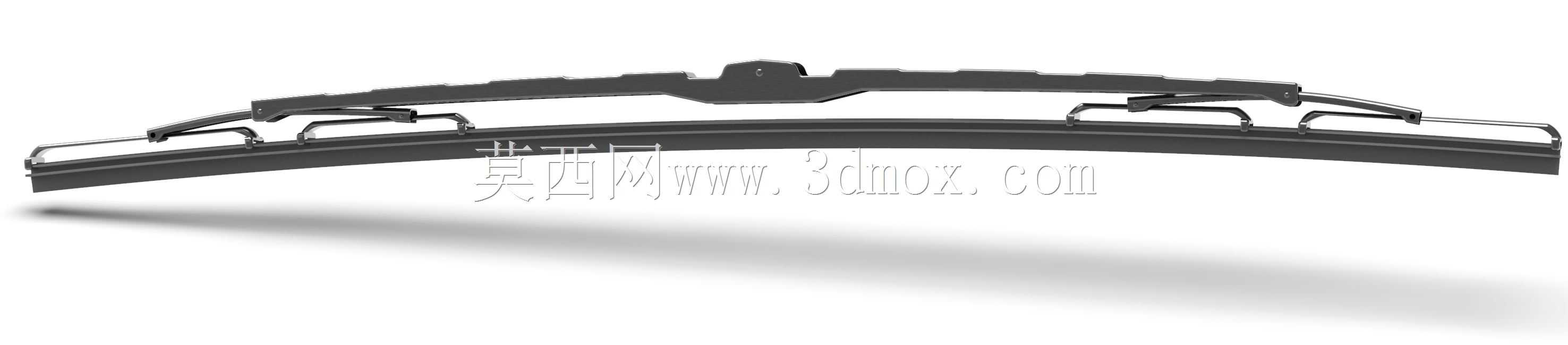

　　从三维结构表达角度，该模型完整展现了有骨雨刮的杆件层次、铰接关系和细长刮片形态，可用于汽车外饰附件设计、雨刮运动干涉检查、刮拭区域分析以及维修拆装演示。结构人员在选型或改型时，可据此检查中央接头位置、各支撑点跨距、刮条夹持方式与整车玻璃曲面的匹配程度，也可进一步结合雨刮连杆机构和电机输出轴位置，校核静止停放、半程摆动、最大转角等多种姿态下的空间边界。
