汽车金属雨刮片替换刷结构设计

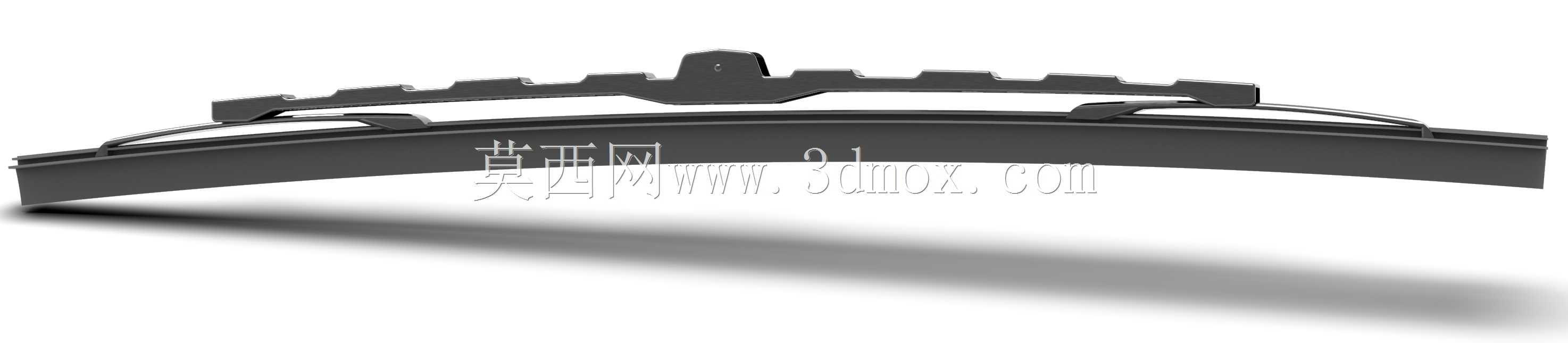

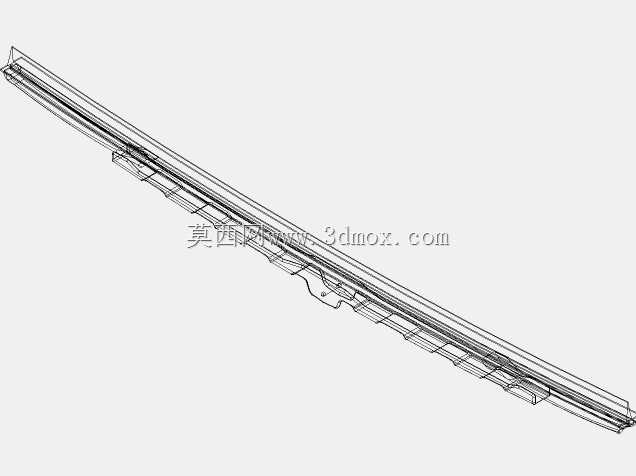

　　该结构围绕汽车及工业车辆前挡风玻璃清洁需求展开，重点表现金属雨刮片在更换场景下的骨架形态、胶条夹持方式以及与摇臂连接区域的装配关系。雨刮系统虽然属于车身附件中的小件，但在雨天、雪天、扬尘道路和工地运输环境中直接影响驾驶员前方视野，刮片压力分布不均、胶条翘曲或接头干涉，都会造成水痕、条纹、跳动和异响，因此在三维结构设计时不能只把外形做成弧形条带，而要把金属弹片、卡扣、限位齿、胶条槽和端部压紧关系一并表达清楚。

　　从实际使用工况看，金属雨刮片需要在玻璃曲面上来回摆动，刮杆通过接头向刷体施加持续压紧力，刷体再把载荷分散到整条胶条刃口。模型中上部的多段金属骨架承担传力和定位作用，骨架上的凸起、缺口与卡接结构用于约束弹片和胶条位置，避免高速刮刷时组件横向窜动。弧形主体并非单纯视觉曲线，而是对应挡风玻璃曲率的工作轮廓；在不同车型上，玻璃弧度、刮臂行程和停止位置差异较大，刷体长度、端部让位和接头高度都需要结合安装边界校核。

　　设计思路上，这类替换用金属刷更强调通用性与维护便利性。顶部连接位需要兼容常见雨刮臂钩扣或卡扣形式，接头周围保留足够开合空间，防止装配时与刮臂护套、喷水嘴或风挡下沿饰板发生碰撞。骨架两侧的弹性钢片沿长度方向提供支撑，使胶条在反转位置仍能贴合玻璃；分段式卡爪则把集中压力转化为多点接触，减少中间区域压得过紧、两端悬空的问题。建模时应重点还原卡爪开口宽度、钢片厚度方向叠层、胶条卡槽深度以及端部封盖的包覆范围，这些细节决定后续工程图出图和样件试装是否可落地。

　　外形尺寸方面，雨刮片属于长窄型部件，长度方向是主要安装边界，刷体厚度方向则受刮臂下压行程和玻璃下缘间隙限制。装配校核时，需要把雨刮片放入整车前风挡运动包络中，检查左右刮刷至极限角度时，刷体端部是否越过玻璃黑边，是否与A柱、导流板、发动机舱后密封条干涉。对于客车、货车、工程作业车辆等大面积风挡，还应关注两支刮片在交接区域的覆盖重叠量，重叠过小会在视野中央留下未清洁三角区，重叠过大则可能在高速摆动时相互碰擦。

　　功能特性上，金属骨架相比全塑料支架具有更稳定的载荷传递和耐疲劳表现，适合长期暴露在日晒、温差、泥水和道路盐雾环境中。结构表面的棱边、折弯和卡接位需要避免应力集中，尤其是骨架与接头连接区域，在反复换向载荷下容易出现松动。胶条部分通过纵向卡槽与金属弹片组合，刃口应保持连续直线接触，安装后不能出现扭转；若胶条槽过紧，装配困难且刃口翻转阻力增大，若槽位过松，刮刷时会产生噪声和水膜残留。

　　在三维建模过程中，可先依据玻璃曲率建立刷体工作弧线，再布置中央接头和两侧支撑点，随后细化分段卡爪、钢片、胶条及端盖。曲面建模要控制弧面过渡，装配体中应保留各零件之间的实际间隙，不能把胶条、钢片和金属支架错误合并。用于结构评审时，还应配合刮臂模型做运动仿真，观察刷体在抬升、下压、反转和高速气流作用下的姿态变化。这样完成的金属雨刮片结构不仅能用于替换件外观展示，也能为汽车附件设计、工装夹具开发和小批量样件验证提供清晰的几何依据。
