低成本汽车散热器总成结构设计

　　这套低成本汽车散热器总成的三维结构，面向乘用车冷却系统的批量化配套场景开发，核心目标是在满足常规工况散热需求的前提下，压缩零部件加工与装配成本，适配经济型燃油车、入门级新能源车型的前置冷却舱安装空间。从实际装车用途来看，该部件承担发动机冷却液循环换热的核心功能，高温冷却液从发动机水套流出后进入散热器内腔，通过贯穿芯体的散热流道与迎面流经翅片的外界空气完成热交换，降温后的冷却液再回流至发动机水套，维持动力系统在合理工作温度区间运行，避免高温开锅、热效率衰减等故障。

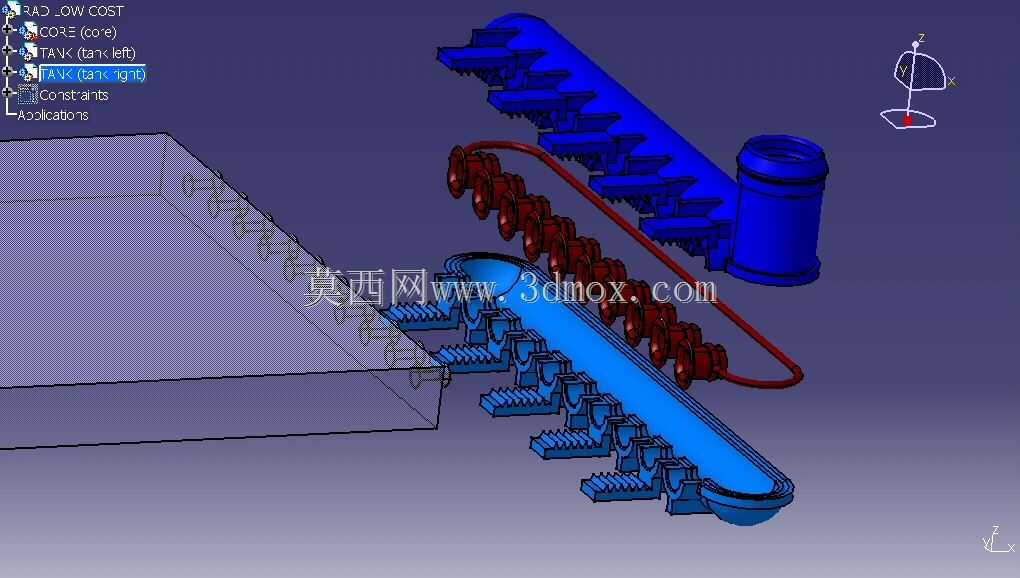

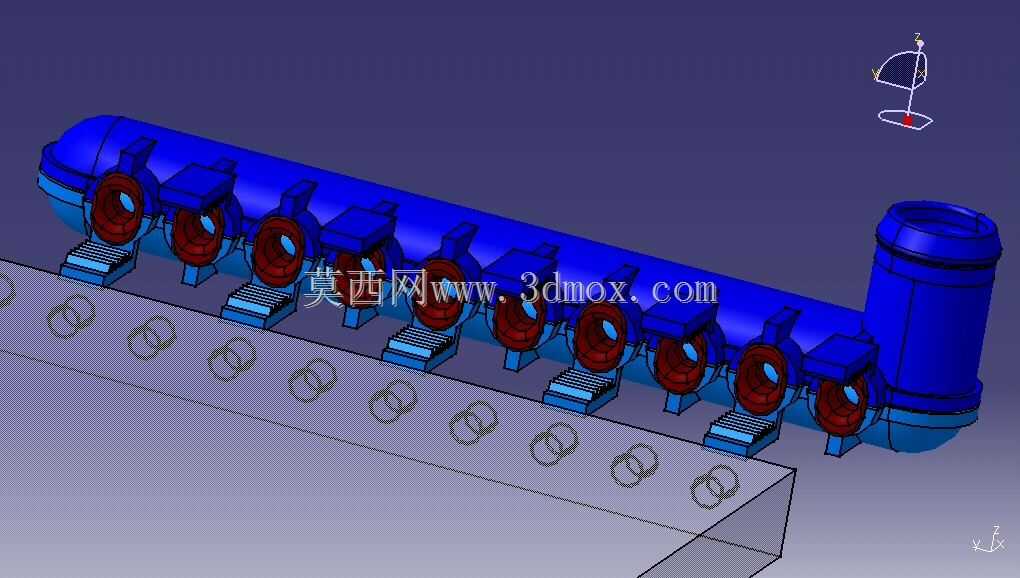

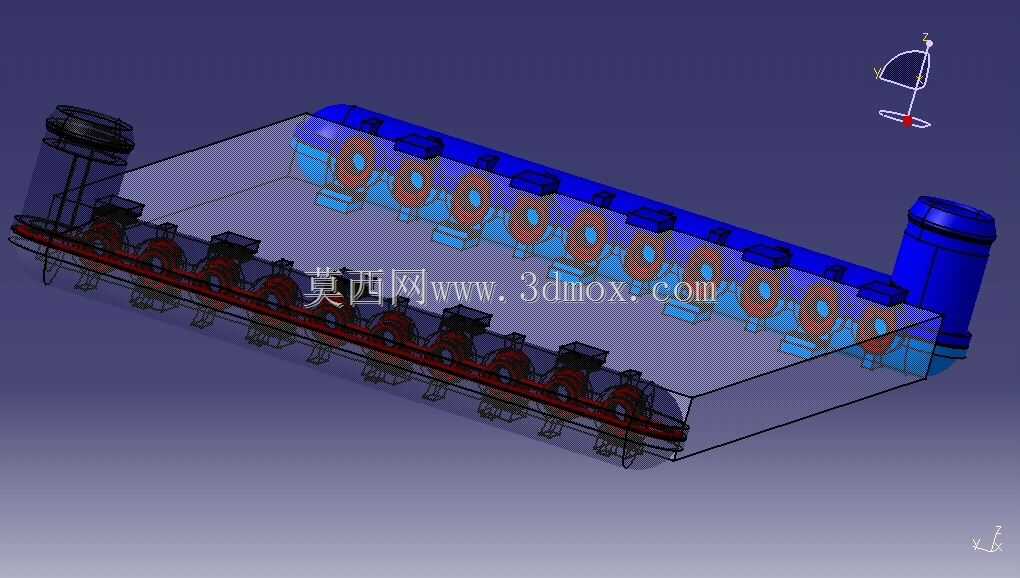

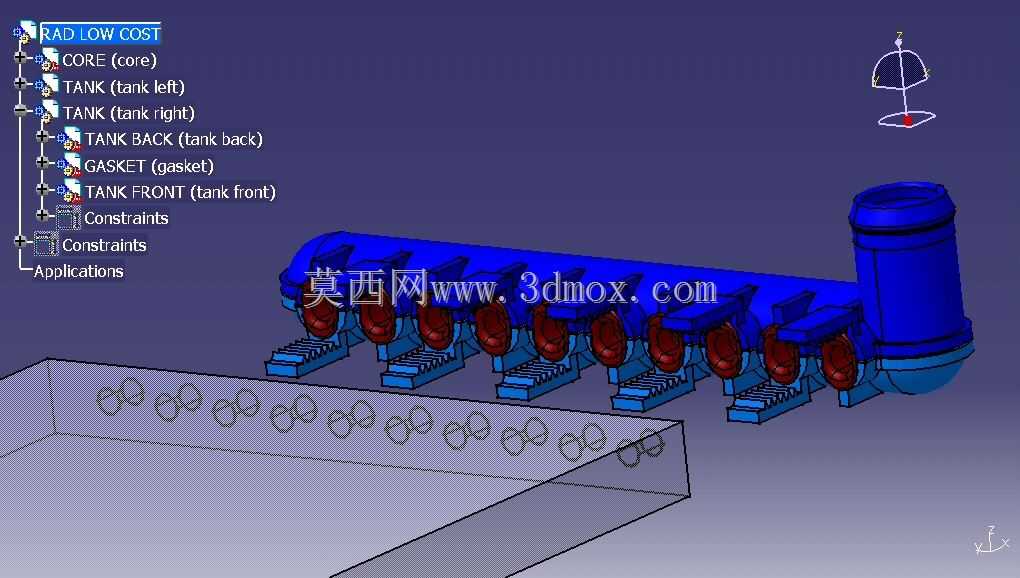

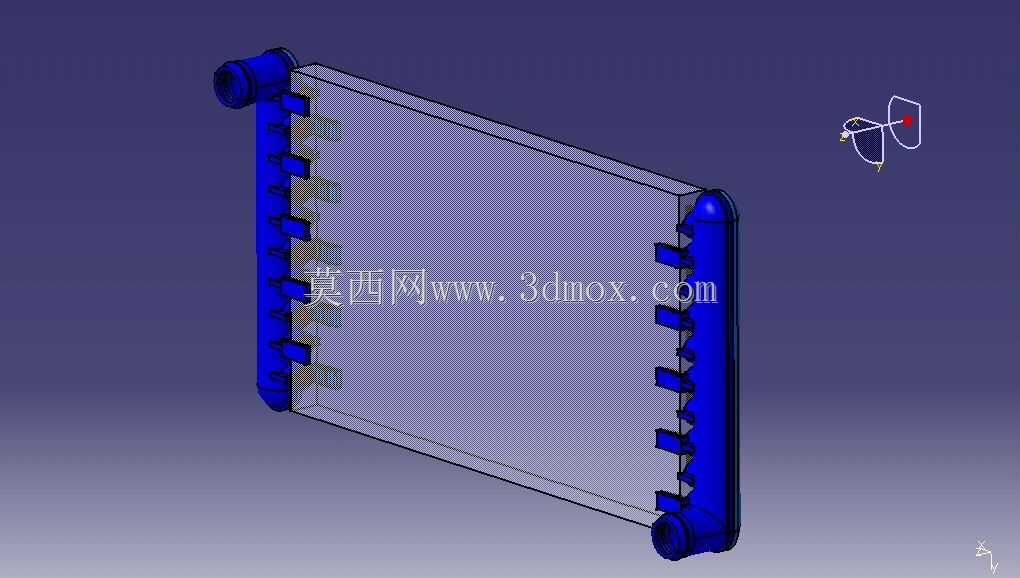

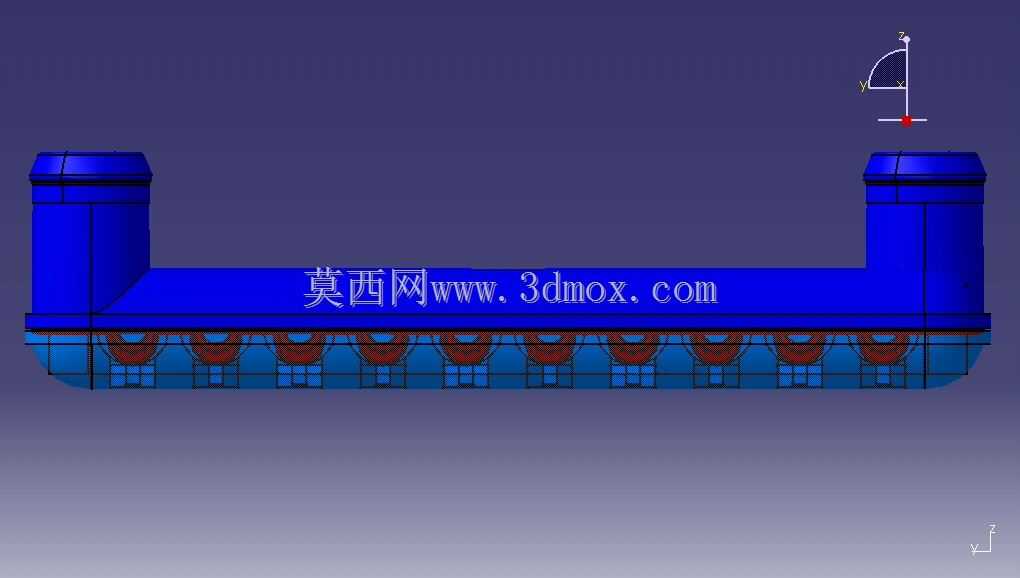

　　结构设计层面，整套总成采用上下分体式水室搭配多层平行散热芯体的布局，上方蓝色水室为进水集流腔，下方对应设置出水集流腔，两侧预留的圆形接口分别对接整车冷却管路的进出水口，接口位置做了加厚凸台处理，装配时可直接压装橡胶密封管箍，无需额外加工复杂连接法兰，减少机加工工序成本。芯体区域排布多组环形散热定位结构，红色环形件为散热管的端部密封定位座，每一根散热扁管两端都插接在对应定位座的开孔内，管与管之间堆叠薄型散热翅片，翅片采用连续冲压成型的波纹结构，空气流经时可不断切割边界层，提升换热面积与换热效率。

　　设计思路上全程围绕低成本落地展开：首先所有壳体件均采用注塑成型工艺，水室外壳选用耐温改性聚丙烯材质，一体注塑出加强筋与安装卡扣，摒弃传统铜质、铝质水室的焊接工序，注塑件开模后可快速批量生产，单件成型周期短、材料利用率高；散热芯体的散热管采用薄壁铝管拉制而成，翅片选用连续铝带冲压，整体芯体采用钎焊工艺一次焊接成型，减少零散零件的装配工时。总成两侧预留的安装支脚直接与水室壳体一体注塑成型，支脚上的安装孔位可直接套入整车冷却模块的固定螺栓，不需要额外焊接金属安装支架，进一步减少零件数量与装配步骤。

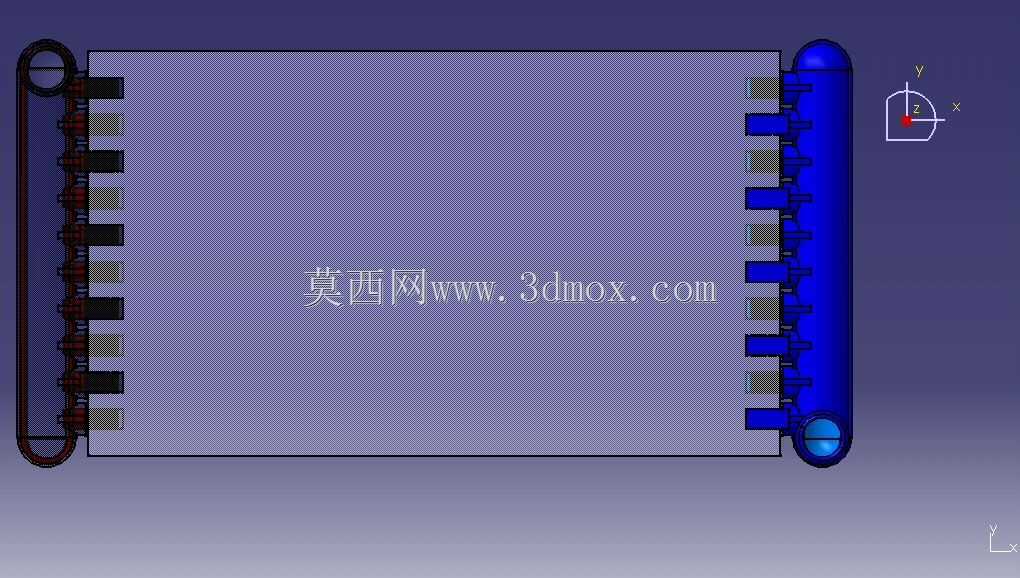

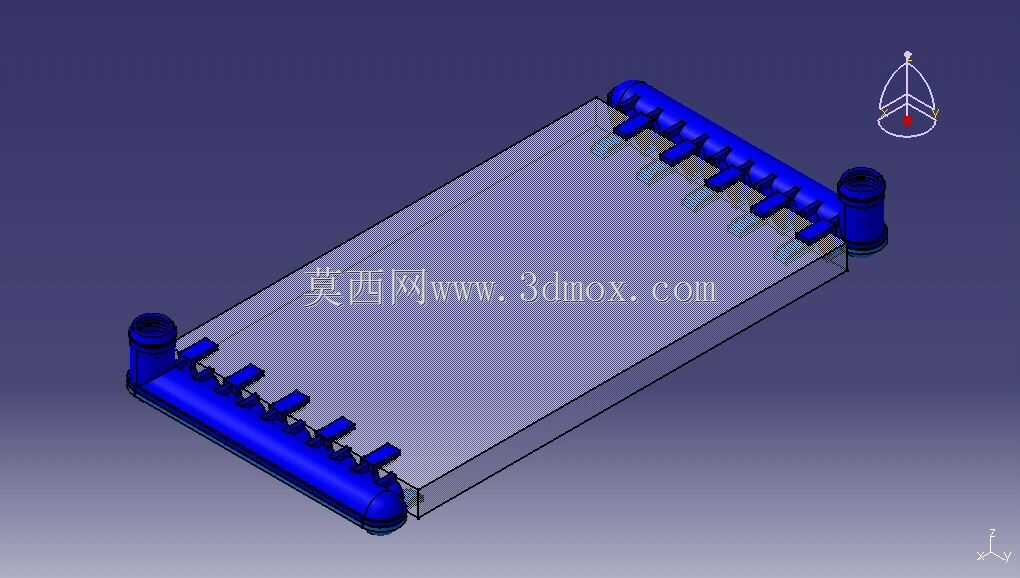

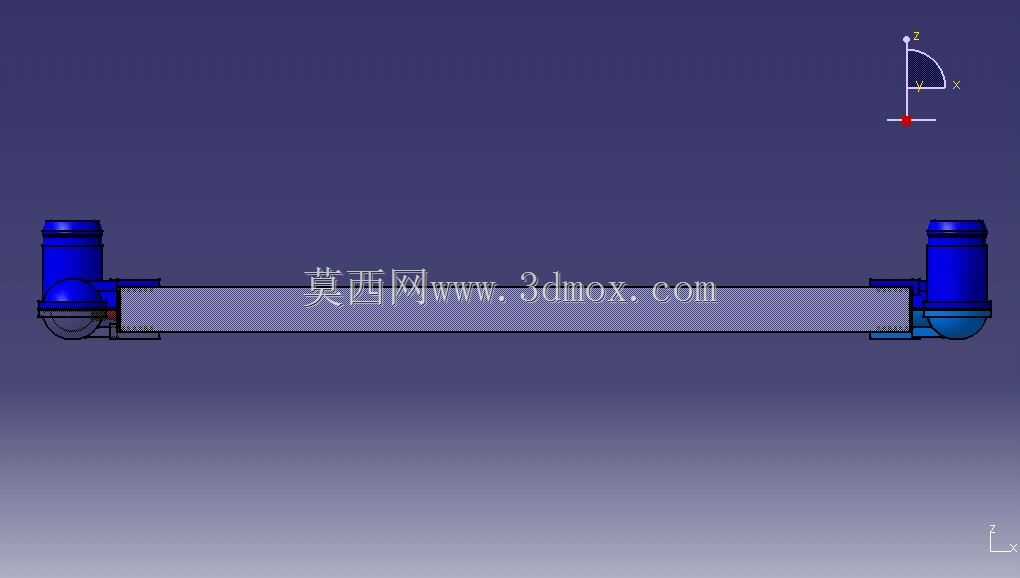

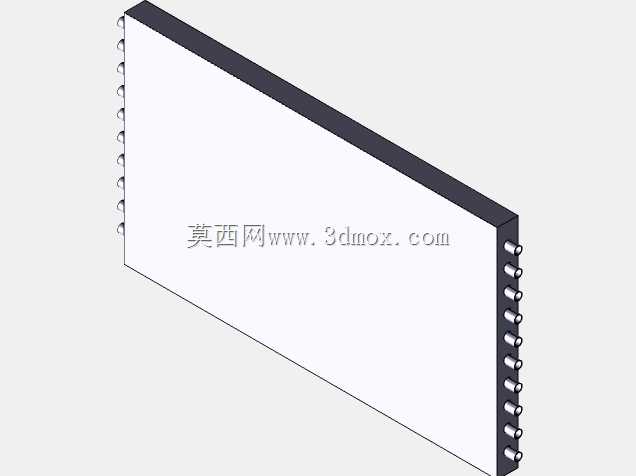

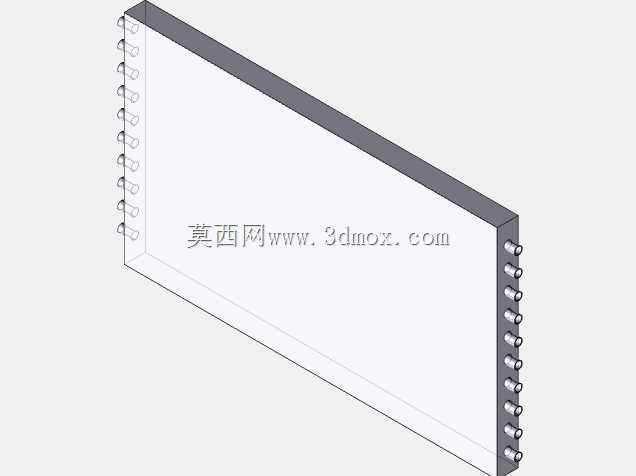

　　外形尺寸与安装边界方面，整套散热器整体呈长条形扁平结构，长宽高比例适配绝大多数A级乘用车的前舱冷却模块安装位，芯体厚度控制在较小范围，在保证散热面积的前提下尽可能压缩前后方向占用空间，给前方冷凝器、后方电子风扇预留足够装配间隙。进出水口的中心距、安装支脚的孔位间距都参照主流经济型车型的通用安装规范设计，可直接适配同平台多款车型的冷却系统换装需求，不需要针对单一车型重新开发模具。水室表面布置的多条纵向加强筋，既可以提升注塑壳体的承压能力，避免冷却液循环压力下壳体鼓胀变形，也能在车辆颠簸振动时分散应力，防止安装位置出现开裂。

　　从工况适配角度，该结构的散热管排布密度经过平衡设计，既不会因为管间距过小导致翅片容易被灰尘、柳絮堵塞，也不会因为管间距过大浪费芯体空间、导致散热能力不足。日常使用中，迎面气流穿过芯体时，波纹翅片可引导气流均匀覆盖每一根散热管表面，避免出现局部换热死区；在车辆低速怠速工况下，后方匹配的电子风扇抽风可强制气流穿过芯体，保证拥堵路况下冷却系统仍然具备足够散热能力。总成端部设置的密封胶条安装槽，装配时可嵌入发泡橡胶密封垫，让散热器与前方导风罩之间形成密闭风道，避免气流从芯体侧边旁通流失，提升风扇的风效利用率。

　　整套结构没有采用复杂的可变截面流道、高端铝合金焊接壳体等高成本方案，所有零件都选用供应链成熟、加工工艺简单的常规物料，装配过程仅需要完成芯体与水室的压装密封、卡扣扣合、接口管路插接三步，总装线上的装配工时远低于传统全金属散热器，同时整体重量更轻，可间接降低整车整备质量，适配经济型车型对成本控制、轻量化的双重需求。建模过程中所有配合面都预留了合理的装配公差，水室与芯体对接的密封面预留了密封胶涂覆空间，保证批量装配时的密封性一致性，不会出现批量渗漏的质量问题。
