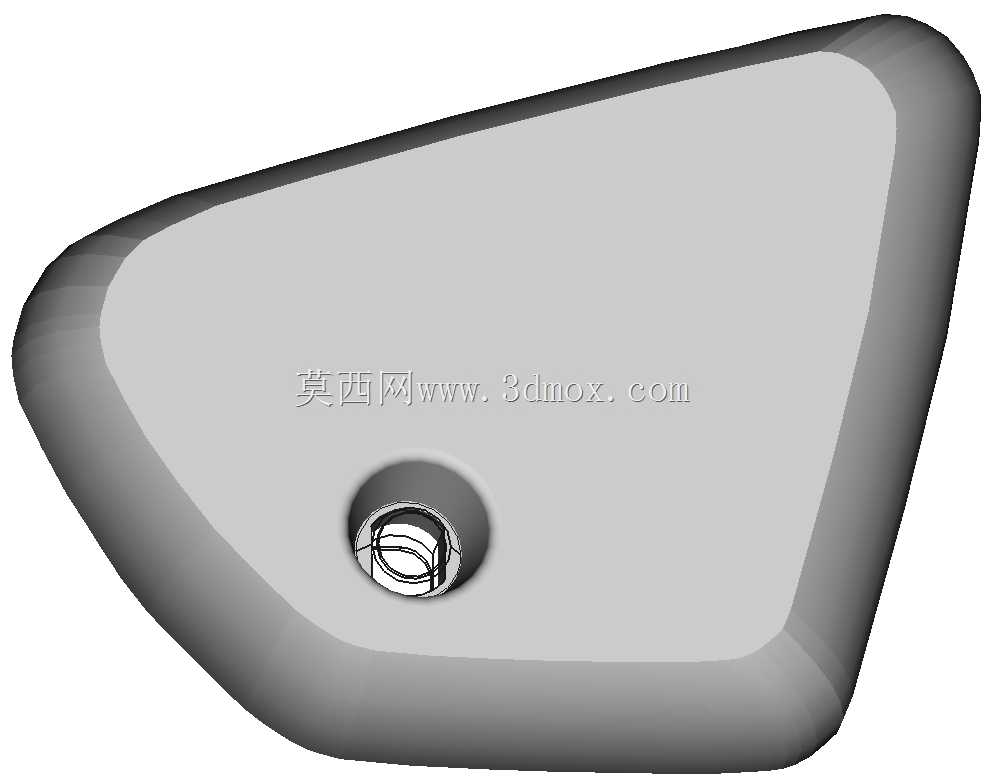

雅马哈ViragoXV250摩托左侧护盖带锁改装结构

　　这款侧护盖的开发出发点，是针对雅马哈Virago XV250巡航太子车日常使用里原厂侧盖仅靠卡扣固定、徒手就能掀开、随车工具或者改装的小电控模块放在侧舱内容易遗失的痛点，在保留原车侧盖外轮廓安装位完全兼容的前提下，在盖体内部集成了锁止机构，不需要对车架、原车侧盖安装卡扣座做任何焊接、打孔改动，替换原厂塑料侧盖之后，转动锁芯就可以把护盖和车架侧方的安装点锁死，非专用钥匙无法直接掀开护盖，既保留了Virago车系经典的侧部流线外观，又给侧舱内的储物空间、加装的整流器、防盗报警器或者备用小物件提供了基础的防盗防护。

　　从整车布置的边界来看，XV250的左侧护盖所处的位置，上方衔接坐垫侧沿，下方挨着后摇臂上方的车体走线区域，前方靠近化油器/电喷车型的车架立管侧部，后方延伸到后减震器的前侧安装位，周边的避让间隙在原车设计里本身就非常紧凑：护盖内壁和内部的空滤侧腔、线束束带、电瓶侧边的最小预留间隙普遍只有8到15毫米，这也是改装设计里最容易出干涉问题的区域。建模的时候首先完全复刻了原厂侧盖和车架贴合的外缘止口轮廓，所有和原车卡扣对位的安装凸台位置、卡扣的卡接深度、凸台的拔模斜度都和原厂件保持一致，保证装上车之后护盖外缘和车架、坐垫、前后相邻覆盖件的接缝均匀，不会出现翘边、局部凸起或者骑行震动之后松脱异响的问题。

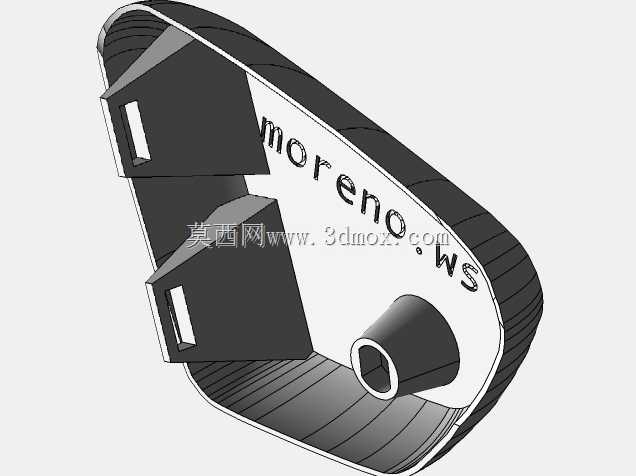

　　锁体的布置没有选择在护盖外表面额外凸出锁孔的方案，而是把锁座集成在护盖内侧朝向车架的中空腔体内：锁芯的联动锁舌在解锁状态下完全收在护盖内壁的加强筋围成的锁座槽里，锁止状态下锁舌横向伸出，刚好卡入车架侧管上预先对位的卡槽——这个卡槽不需要用户额外在车架上切割，设计时直接利用了原车车架上原本就预留的工艺孔位，只需要配套一个薄的卡接挡片卡在原车工艺孔上，挡片本身靠原车的线束固定螺栓压紧定位，不需要额外钻孔攻丝，全程改装都是无损安装。

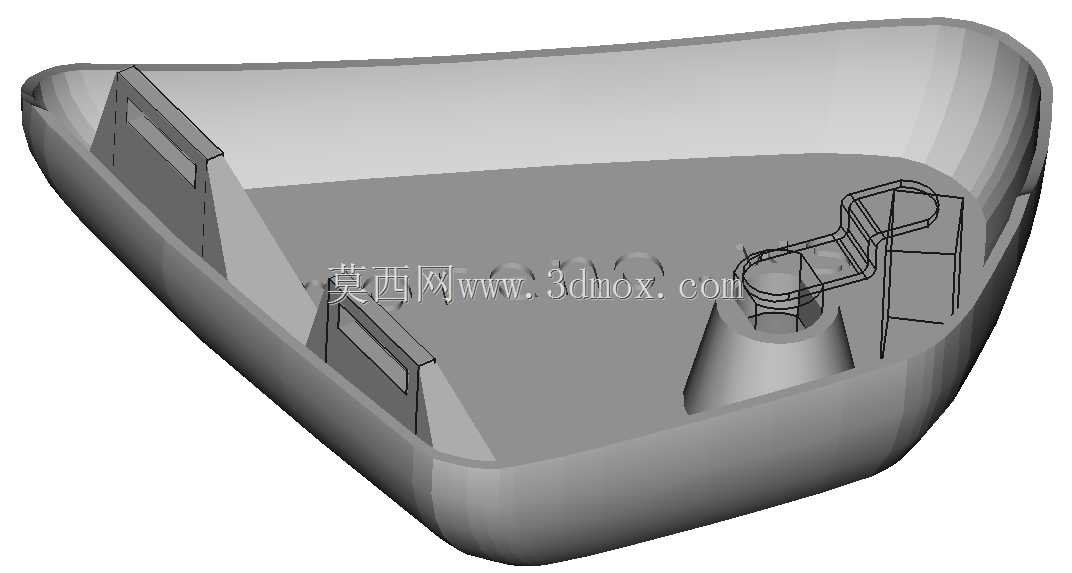

　　考虑到这个部件是面向3D打印制作的场景，结构设计上特意做了适配增材制造的优化：护盖的外表面是连续的顺滑曲面，没有突兀的倒扣，打印的时候不管是采用FDM工艺采用PLA、PETG或者ABS耗材，还是光固化工艺采用耐候树脂，都可以把护盖的外曲面朝向打印平台摆放，不需要做大量的支撑结构；内壁的加强筋没有做成完全封闭的厚壁结构，而是顺着盖体的轮廓走向布置了网格状的加强筋，筋条厚度控制在2.5到3毫米，既保证了护盖整体的刚性，捏压的时候不会像薄原厂塑料件那样轻易变形，又避免了3D打印过程中厚壁位置出现冷却收缩翘曲、内应力开裂的问题。盖体上预留的两个长条形安装卡口，和原车的橡胶减震扣的配合间隙留了0.8毫米的安装余量，哪怕打印件存在轻微的成型收缩，也可以顺利把橡胶缓冲垫卡入卡口，装上车之后靠橡胶垫的预紧力消除行驶中的震动异响。

　　实际使用场景里，这款改装侧盖首先解决了老款Virago XV250车主普遍遇到的原厂侧盖老化之后卡扣断裂、行驶中容易脱落丢失的问题，一体化打印的结构不存在原厂塑料件那种卡扣和盖体连接位置应力集中容易断裂的缺陷；带锁的设计也让停放在户外路边的车辆，旁人无法随意掀开侧盖触碰电瓶接线、拔走改装的电控部件，哪怕是存放随车的雨衣、简易维修工具，也不用担心停车之后被人顺手取走。盖体外表面预留的平整曲面区域也可以方便车主后续做喷漆、贴花，匹配自己整车的改装配色，内壁所有的棱角位置都做了R2以上的圆角过渡，既避免打印过程中应力集中开裂，也不会在安装的时候割伤布线的线束外皮。

　　在安装匹配的验证逻辑上，设计阶段就把护盖装入整车数模做了全行程的干涉检查：锁舌伸出和收回的整个运动路径里，和周边的车架钢管、线束、空滤外壳的最小间隙保持在3毫米以上，后轮在最大弹跳行程、后减震压缩到底的时候，轮胎和护盖下沿的预留间隙仍然大于20毫米，不会出现颠簸路况下轮胎摩擦护盖的情况；转向打到最大角度的时候，护盖前部和油箱侧部、转向线束的间隙也完全满足原车的设计要求，不会出现打方向剐蹭覆盖件的问题。
