便携收纳式五轴加工主轴头结构设计

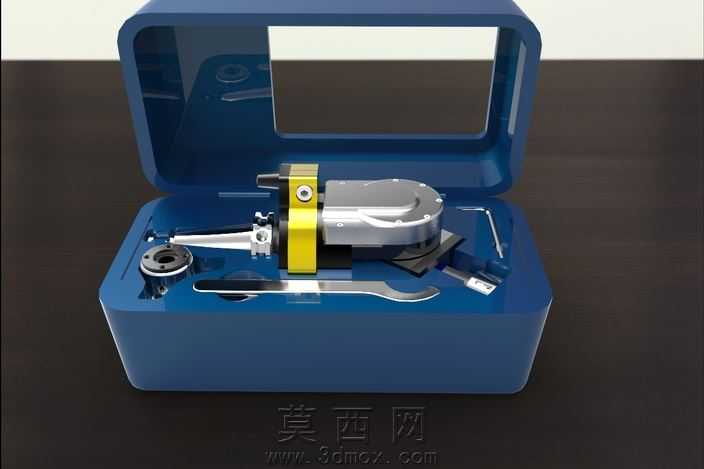

本作品为适配小型加工场景的五轴加工主轴头三维设计，整体采用一体化便携收纳箱体作为承载结构，在三维建模阶段优先完成核心功能组件的参数化搭建，先对主轴动力输出段、角度偏转调节座、刀具装夹接口进行基准定位，确保各运动副的装配公差控制在合理区间。建模过程中对主轴的回转支撑结构做了分层设计，内置的轴承安装位预留了标准件适配空间，黄色标识段为角度锁紧调节模块，建模时单独拆分该部件的装配层级，方便后续做运动仿真验证锁紧行程与偏转角度的匹配关系。收纳箱体采用硬质工程塑料质感的材质渲染，箱体上盖做了半透明视窗设计，既可以直观展示内部组件布局，也能在渲染时通过半透明材质的折射效果提升整体视觉层次，箱体内腔做了仿形定位槽设计，分别对应主轴主体、锁紧扳手、定位法兰盘等配套组件的放置位置，确保收纳状态下各部件不会发生窜动磕碰。渲染阶段采用哑光深色工作台作为承载背景，主光源从侧上方45度角打光，突出金属主轴部件的金属磨砂质感与塑料箱体的哑光质感对比，金属部件表面做了细微的拉丝纹理处理，调节旋钮部位做了亮面金属倒角，增强部件的精致度。设计思路上围绕小型加工场景的便携使用需求，将原本独立的五轴主轴头与配套工装整合到便携箱内，既可以快速取出完成装夹投入加工使用，也能在闲置时实现规整收纳，避免精密部件落灰或磕碰损伤，各配套工具的放置位都做了防呆设计，避免收纳时出现错位放置的问题，整体结构在保证主轴头加工精度与调节灵活性的前提下，最大化压缩了收纳体积，适配现场移动加工、教学演示等多种使用场景。
