杯式风速测量仪结构三维设计

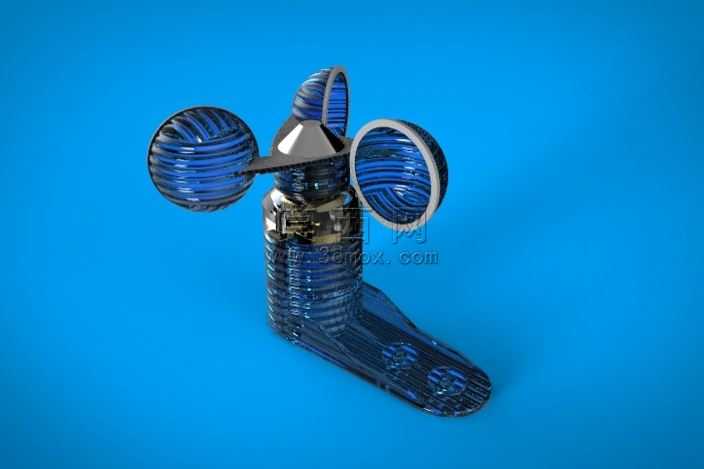

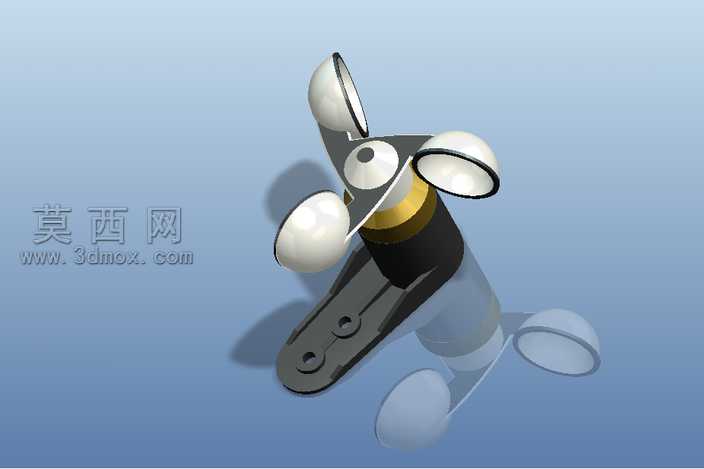

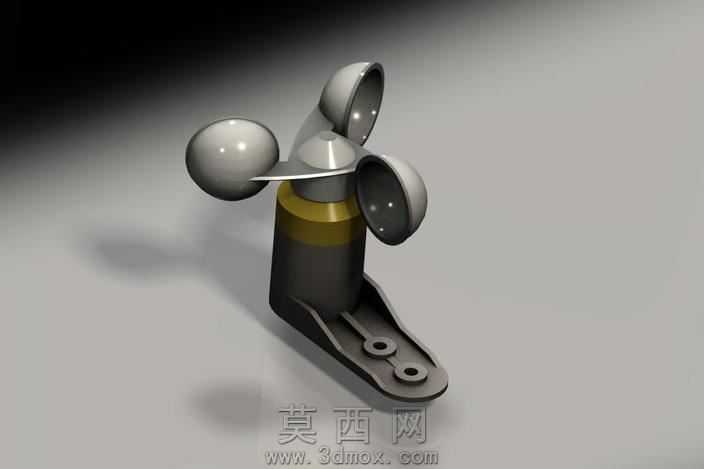

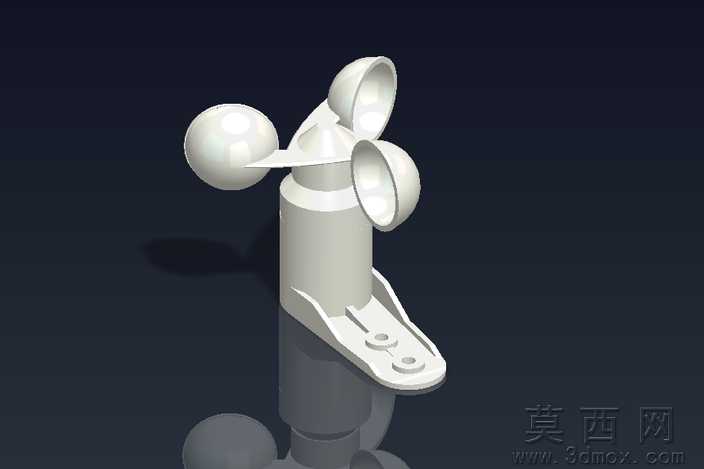

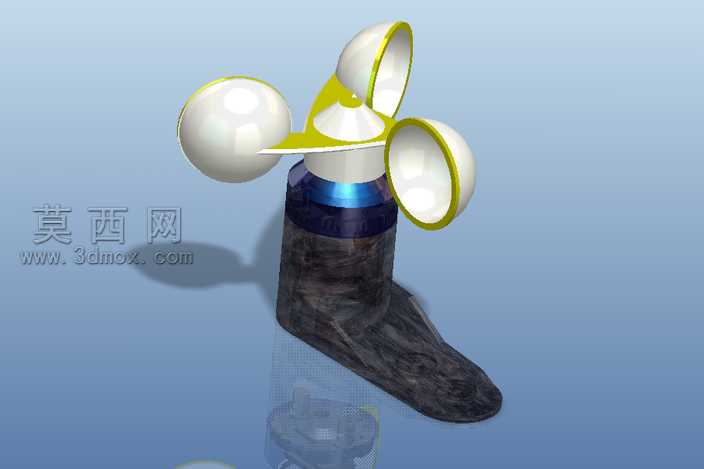

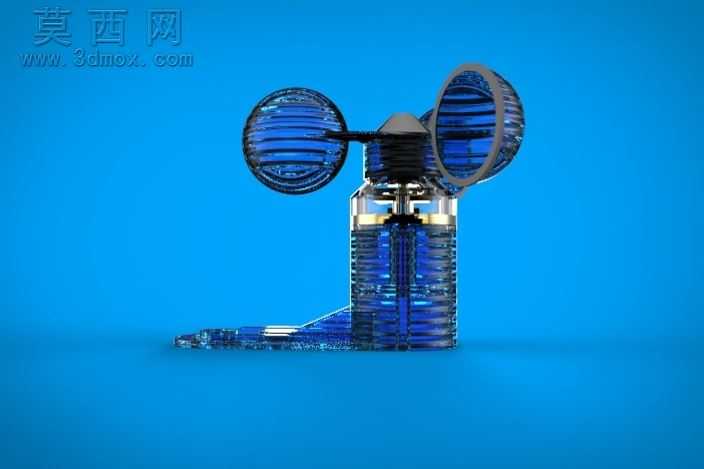

本作品为三杯式风速测量装置的三维建模设计，整体采用参数化建模思路完成全结构搭建，首先基于风速感应的力学原理确定风杯的回转半径、杯体曲面弧度与安装夹角，三个风杯沿中心转轴呈120度均匀分布，保证任意风向来流都能驱动组件平稳回转，避免出现测量死角。建模过程中先绘制风杯的旋转曲面轮廓，通过曲面加厚、边缘倒圆角处理形成流线型杯体结构，降低风阻同时提升转动灵敏度，杯体与横向支撑臂采用一体化装配定位，支撑臂与中心转轴的连接位置做了加强筋结构设计，抵消长期回转产生的交变应力，提升结构耐用性。中心转轴部分采用分层装配结构，内置轴承安装位的公差配合经过精确计算，保证转动顺滑无卡滞，转轴下部连接的底座采用一体化注塑成型的结构设计，底座表面预留两个安装固定孔位，可直接通过螺丝将整个风速仪固定在气象监测支架、户外设备顶端等安装场景。渲染阶段采用半透明深蓝色工程塑料材质模拟主体外壳质感，材质参数调整了适当的反光度与折射属性，清晰展现内部转轴的装配层次，背景采用高饱和度纯色背景突出产品结构轮廓，布光采用侧上方主光搭配轮廓补光，让风杯的曲面弧度、底座的加强筋纹理都得到清晰呈现。整体设计兼顾了测量灵敏度与结构可靠性，所有零部件的装配间隙、连接结构都经过干涉检查，可直接用于3D打印手板验证或者开模生产的结构参考，完整还原了三杯式风速仪的核心机械结构，能够直观展现风速带动风杯回转、通过转速换算风速值的工作原理，结构设计紧凑合理，安装维护便捷，适配户外气象监测、暖通设备风速检测、工业排风系统风速测量等多种应用场景的结构需求。
