双摄同步3D拍摄手持装置结构设计

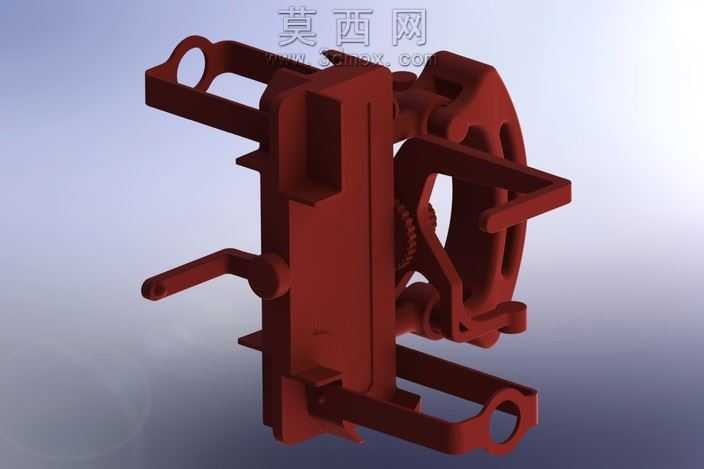

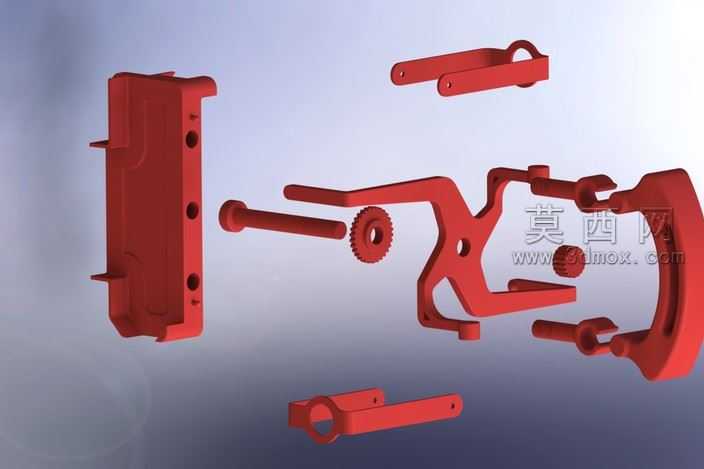

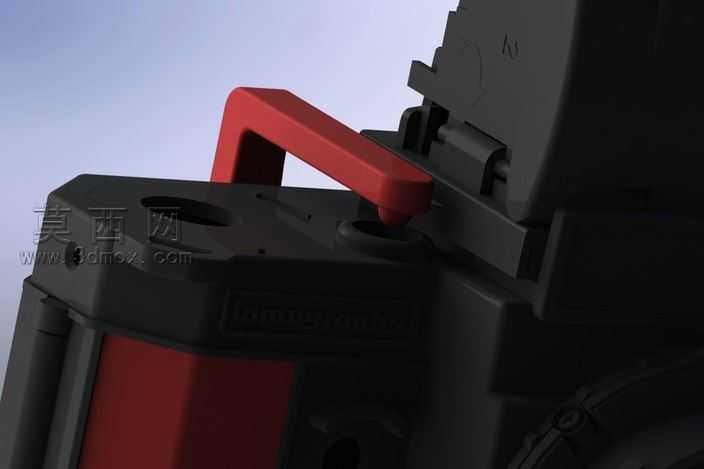

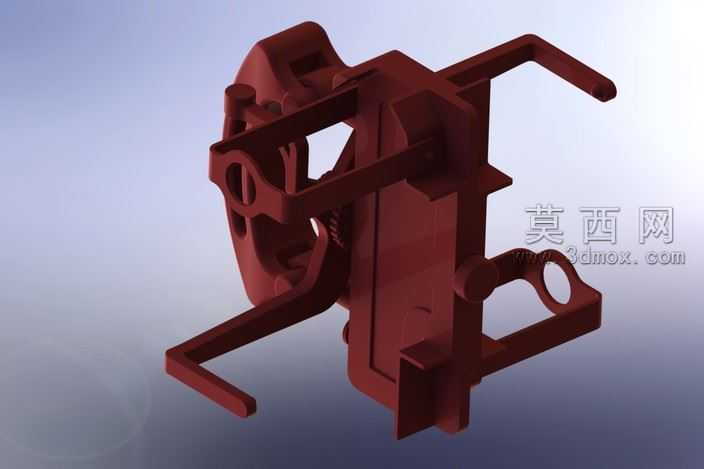

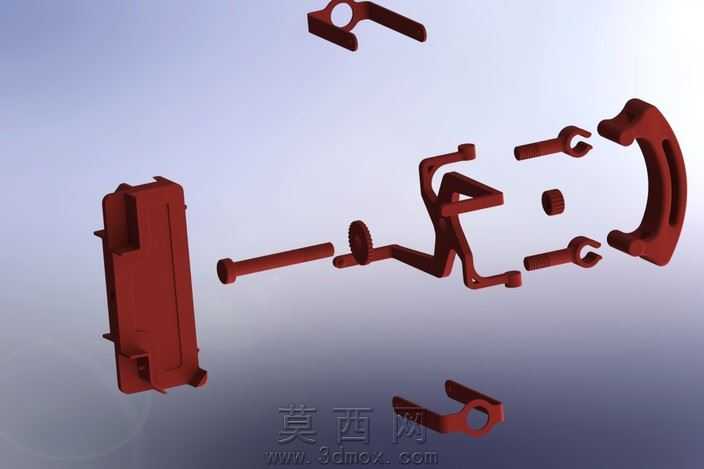

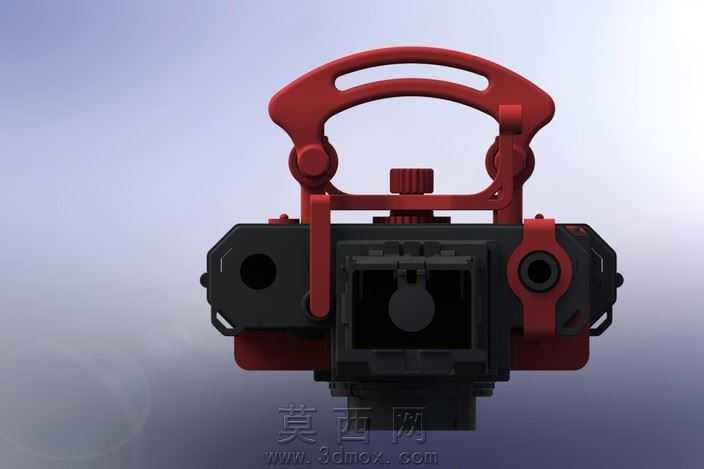

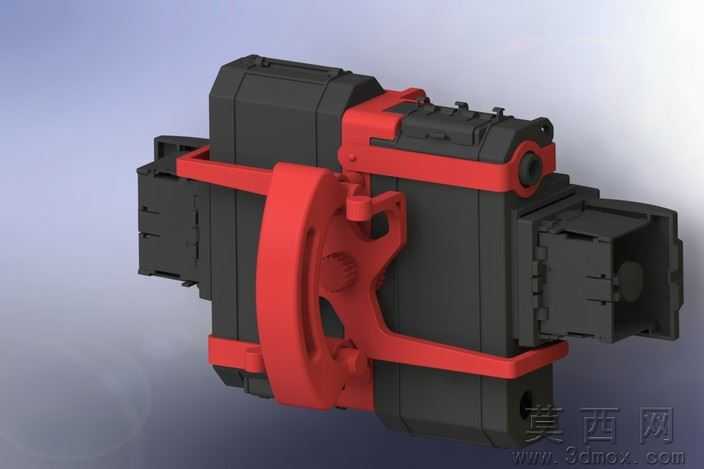

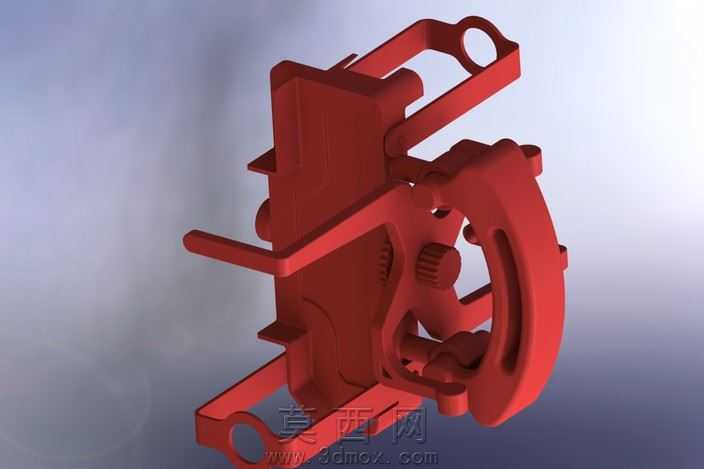

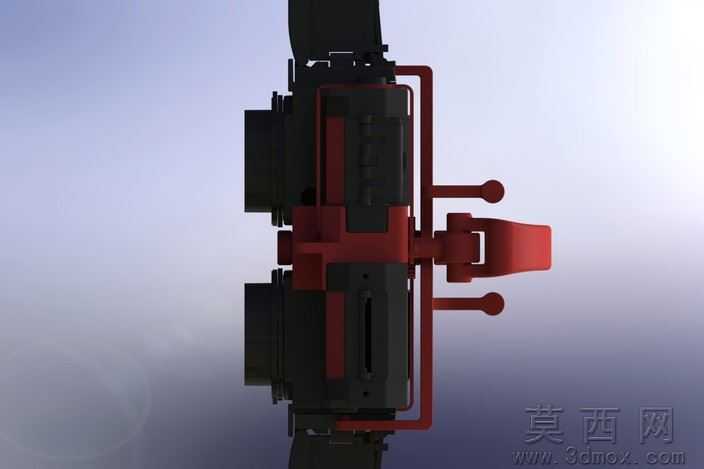

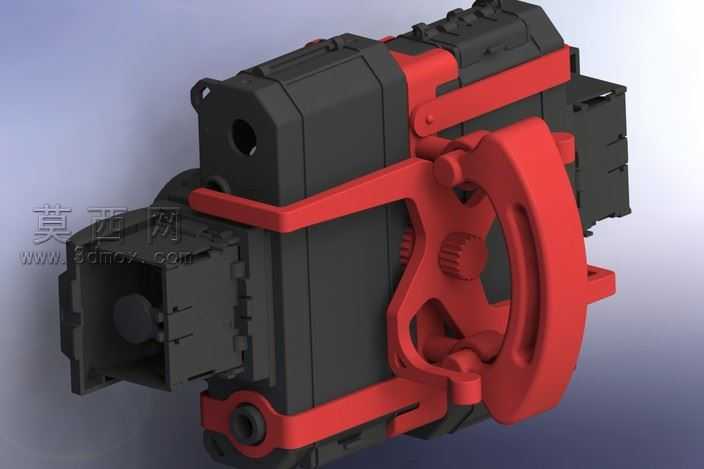

本作品为适配3D立体拍摄需求的手持承载装置，整体采用模块化三维建模思路完成设计，在主流三维CAD软件中完成全参数化结构搭建，所有配合尺寸均经过干涉校验，可直接导出用于3D打印试制或小批量生产的加工文件。建模过程中首先确定核心光学基准：严格遵循双目光轴间距2.73英寸的最优3D拍摄参数，将两个摄像头安装位的中心距公差控制在±0.1mm范围内，保证拍摄画面的视差符合人眼立体感知习惯，避免出现重影、眩晕等不良观看体验。装置主体结构采用高强度工程塑料材质设计，外壳部分做了轻量化挖槽处理，在保证结构刚性的前提下降低整体重量，外部红色握持框架采用人体工学弧度设计，表面预留防滑纹理安装位，单手握持时拇指可自然搭在快门推杆位置，操作逻辑符合日常手持设备的使用习惯。快门触发结构采用直推式连杆设计，拇指推动推杆即可同步触发两个摄像头的快门，保证两张拍摄画面的时间差小于10ms，避免动态场景下出现画面错位问题。装置侧面预留皮质绑带的安装挂点，用户可根据手型调整绑带松紧，长时间握持拍摄也不易滑落。渲染阶段采用哑光黑与亮面红的撞色材质搭配，主体外壳赋予细磨砂塑料材质，红色握持件赋予略带颗粒感的硬质橡胶材质，金属连接件赋予哑光枪灰色金属质感，在中性渐变背景下完成多角度渲染，清晰展示装置的整体外观、操作区域与结构细节。整个设计兼顾了光学参数精度、握持操作舒适度与结构耐用性，无需额外辅助设备即可独立完成3D照片拍摄，适合3D摄影爱好者日常外出采风使用，所有可拆卸部件均设计为标准卡扣连接，无需专用工具即可完成摄像头模块的更换与电池的替换，后期维护成本极低。
