门式桁架钢结构支架三维设计模型

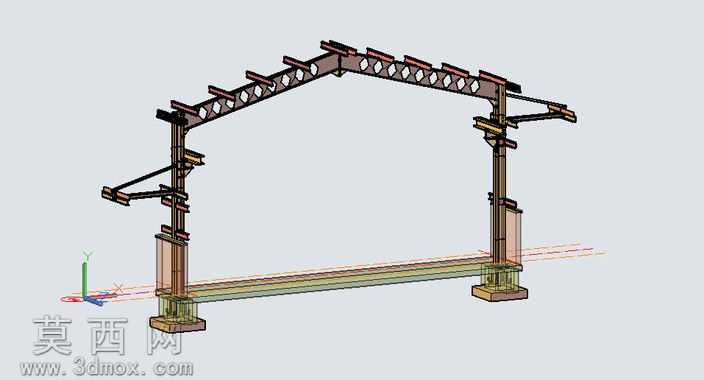

本模型为工业场景使用的门式桁架钢结构支架，采用三维参数化建模方式完成整体搭建，建模过程严格遵循钢结构工程设计的规范逻辑，从基础底座到顶部桁架的每一处构件都做了精准的尺寸匹配，还原了真实钢结构支架的装配关系。模型在材质渲染上区分了不同构件的材质属性：底部预埋基础采用混凝土质感渲染，表面做了粗糙肌理处理还原水泥基座的真实质感；竖向承重立柱、横向连接梁以及顶部桁架结构采用钢铁材质渲染，金属表面做了轻微的锈蚀做旧效果，还原户外工业钢结构长期使用的真实外观，构件连接处的螺栓、连接板、加劲肋等细节都做了独立建模，没有采用贴图简化处理，清晰展现了钢结构的节点连接逻辑。结构设计上，整体采用对称式门式布局，两侧竖向立柱为箱型截面构件，底部通过扩大的预埋基座与地面连接，保证整体结构的抗倾覆稳定性；立柱中部设置多道横向支撑与斜向撑杆，抵消水平方向的荷载作用力，提升立柱的抗侧移能力；顶部采用三角形桁架结构，上弦杆按照等距设置承托点位，桁架腹杆采用菱形镂空排布，在保证顶部承重能力的同时最大化降低结构自重，减少钢材用量；两侧立柱向外伸出的悬臂构件同样采用三角斜撑加固，可满足侧向管线或附属设施的挂载需求。设计过程中优先考虑结构的受力合理性，所有承重构件的截面尺寸都按照荷载传递路径做了匹配设计，荷载从顶部桁架通过节点传递到竖向立柱，再经由立柱传导至底部基础，整体传力路径清晰明确，没有冗余的无效构件。模型同时还原了钢结构安装的定位基准，底部设置的三维坐标标识明确了安装定位的参考方向，横向梁体上的定位线清晰标注了构件安装的对位基准，可直接用于钢结构施工方案的可视化展示、结构受力模拟分析的基础模型，也可作为工业场景布置、厂区管线规划的配套构架模型使用，模型构件层级划分清晰，可根据需求单独拆解每一个零件进行修改调整，适配不同跨度、不同承重需求的门式钢结构支架的改型设计参考。
