标准5C弹性筒夹精密结构设计

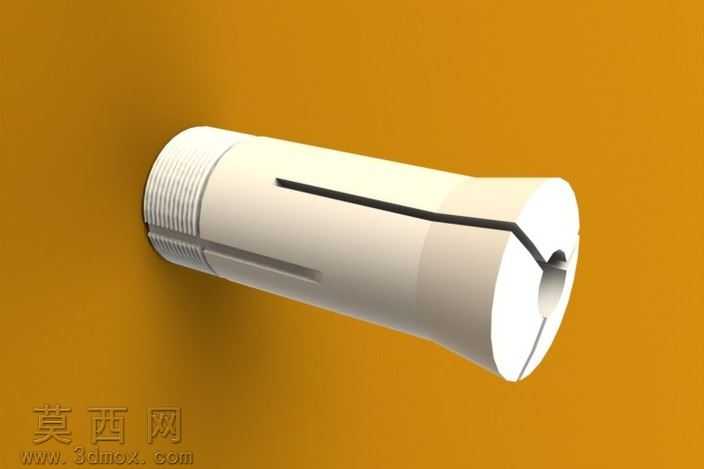

本模型为标准5C夹头，是机床加工领域应用极为广泛的弹性夹紧元件，整体采用三维参数化建模完成，完整还原了实物的所有结构细节。建模过程中首先以夹头的夹持孔径为核心基准，绘制主体回转截面轮廓，通过旋转特征生成夹头的基础基体，精准还原了尾部外圆的滚花防滑结构、中部的直身段以及头部的锥面定位结构，各段直径、长度尺寸均严格遵循5C夹头的通用行业标准，保证模型的尺寸通用性与互换性。随后在夹头头部沿轴向均匀切割出三条弹性收缩槽，槽的长度、宽度以及末端的应力释放圆孔都做了精准还原，这一结构是夹头实现弹性形变、稳定夹持工件的核心，建模时特意对槽与锥面的衔接处做了圆角过渡处理，还原实际加工中为避免应力集中的工艺设计，也让模型的结构合理性更贴近实物。材质配置上，主体部分赋予合金弹簧钢材质，模拟夹头实物的高弹性、高耐磨性的材料特性，表面做了哑光金属质感处理，滚花区域通过凹凸纹理贴图还原防滑纹路的触感，锥面定位部分做了精磨后的亮面金属效果，区分不同加工面的工艺特征，渲染时采用暖色调纯色背景，搭配柔和的侧方打光，清晰展现夹头的轮廓线条与结构细节，让各部分的结构特征一目了然。从设计逻辑来看，5C夹头依靠头部锥面与机床主轴锥孔的配合，在拉紧力作用下通过三条轴向槽实现均匀收缩，从而对圆柱型工件、刀具进行定心夹紧，具备定心精度高、夹持力均匀、装拆便捷的优势，建模时完整保留了夹头内部的夹持通孔、尾部的拉紧螺纹衔接结构，能够直观展现其与机床主轴、拉钉的配合原理，可用于机床夹具的结构教学、加工工艺演示，也可作为机床附件装配场景的配套模型使用，模型结构完整无冗余特征，各部分尺寸比例协调，能够清晰展现弹性筒夹类零件的典型设计思路与结构特点。
