残疾人车辆双脚踏板操控机构

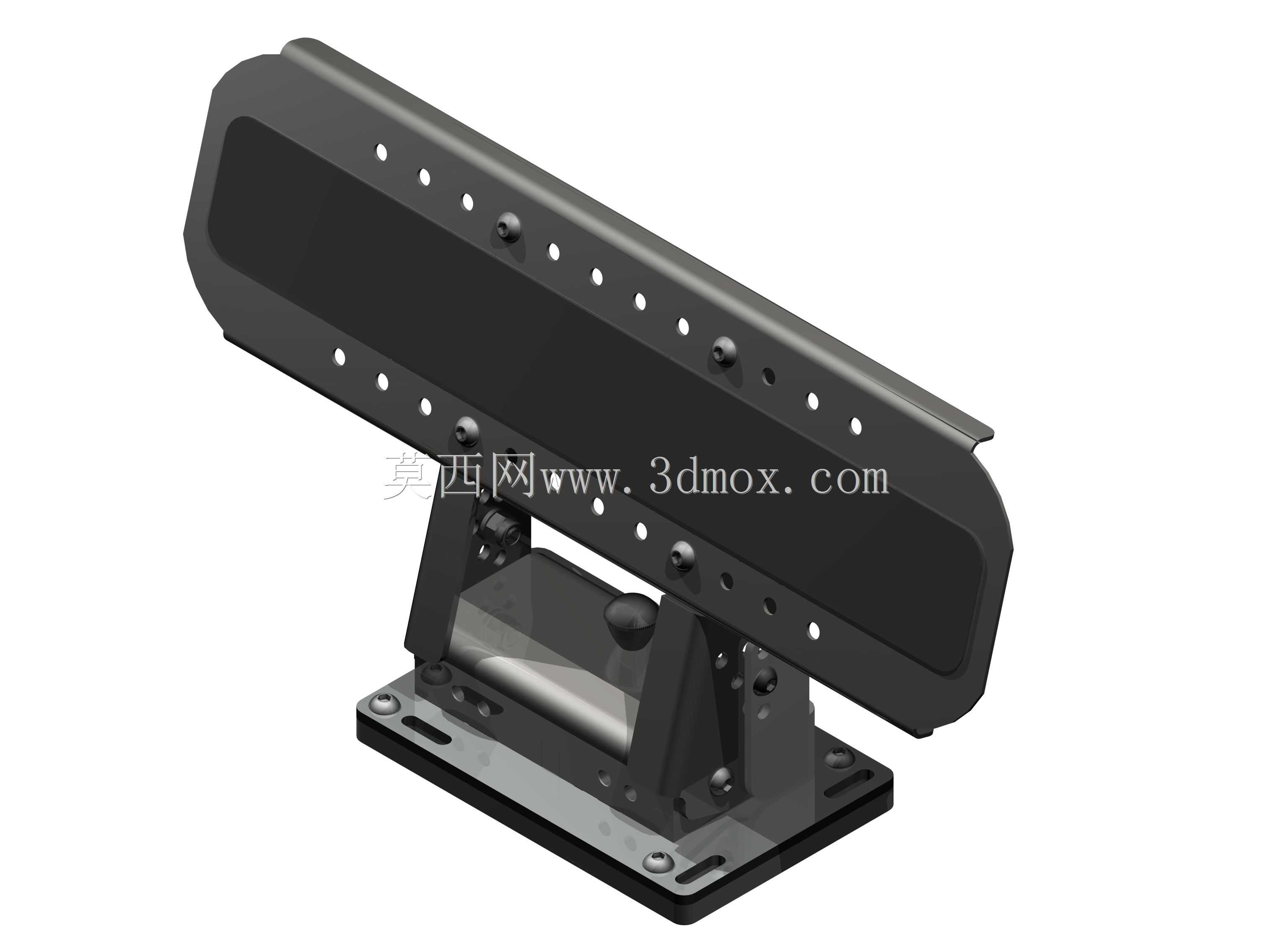

　　这套脚踏操控机构的核心使用场景集中在下肢行动不便人群的代步车辆改装领域，日常安装在残疾人专用代步车、改装乘用车的驾驶舱地板区域，替代常规车辆需要下肢大幅度施力、大行程踩踏的操控结构，让腿部活动范围受限、肌力不足的使用者可以通过小幅脚部动作完成车辆的动力输出控制与行车制动操作，整套机构也可适配工业脚踏控制设备、康复训练器械的操控端改造，适配场景覆盖特种车辆改装、无障碍出行设备开发两大方向。

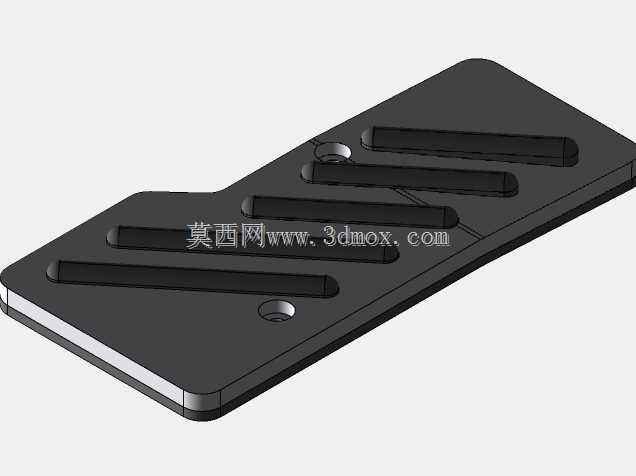

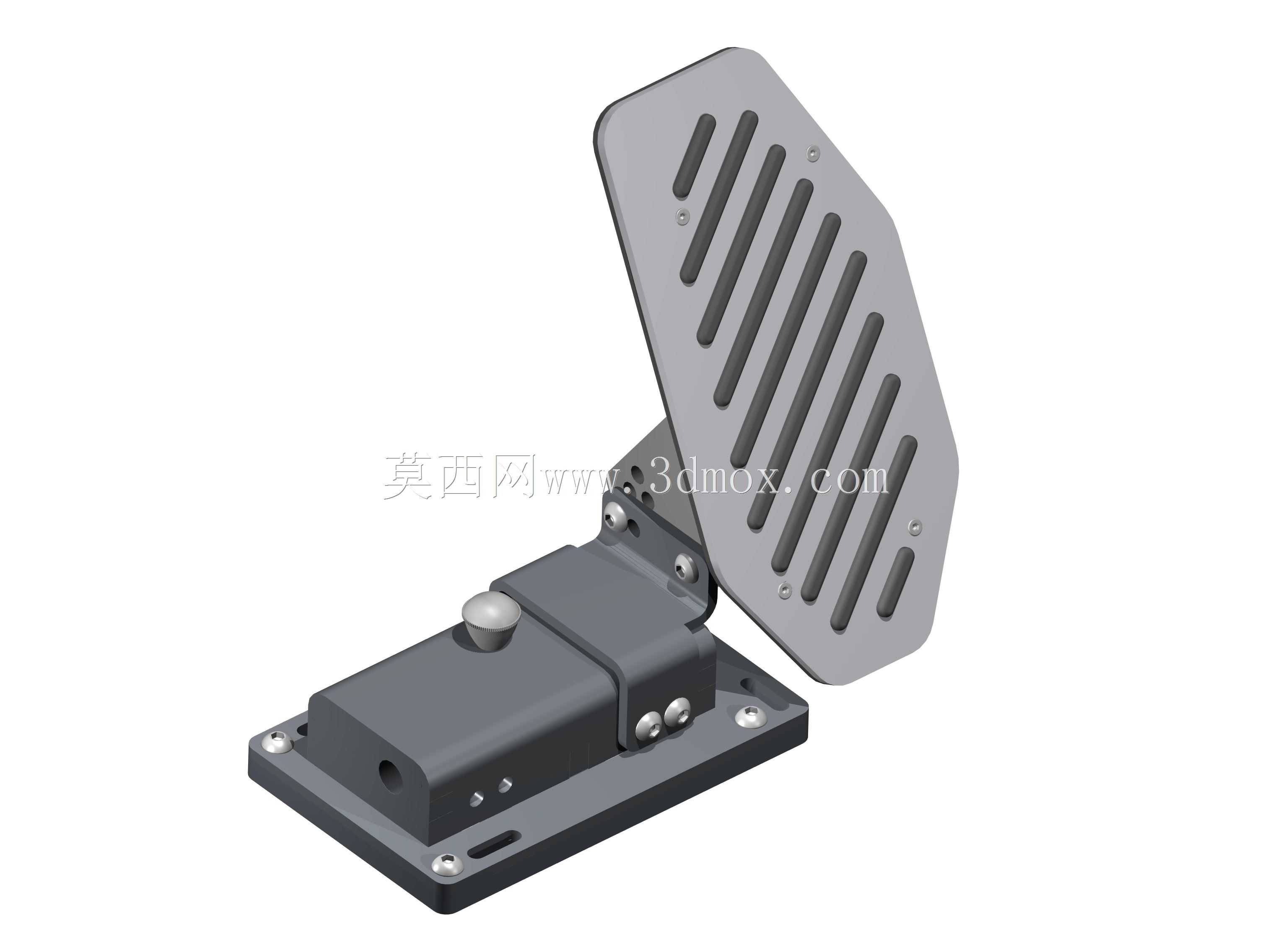

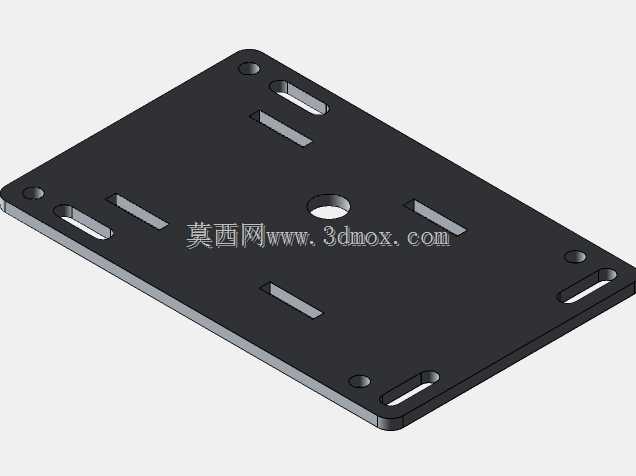

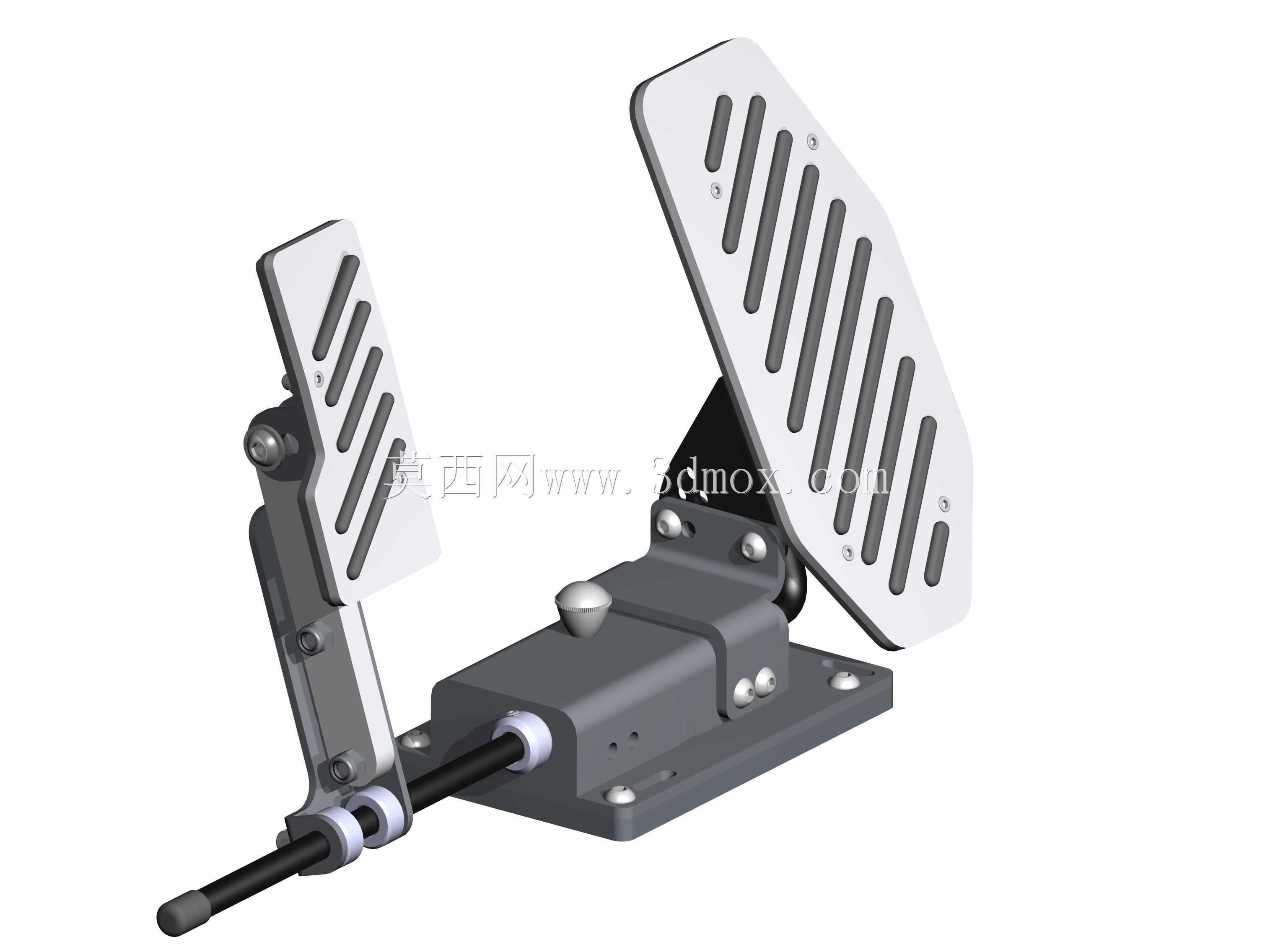

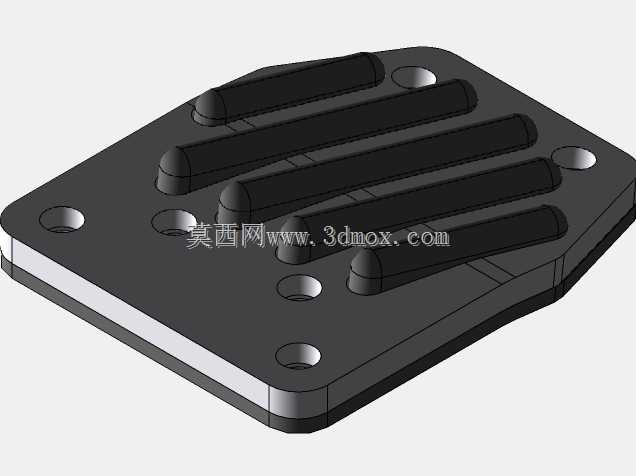

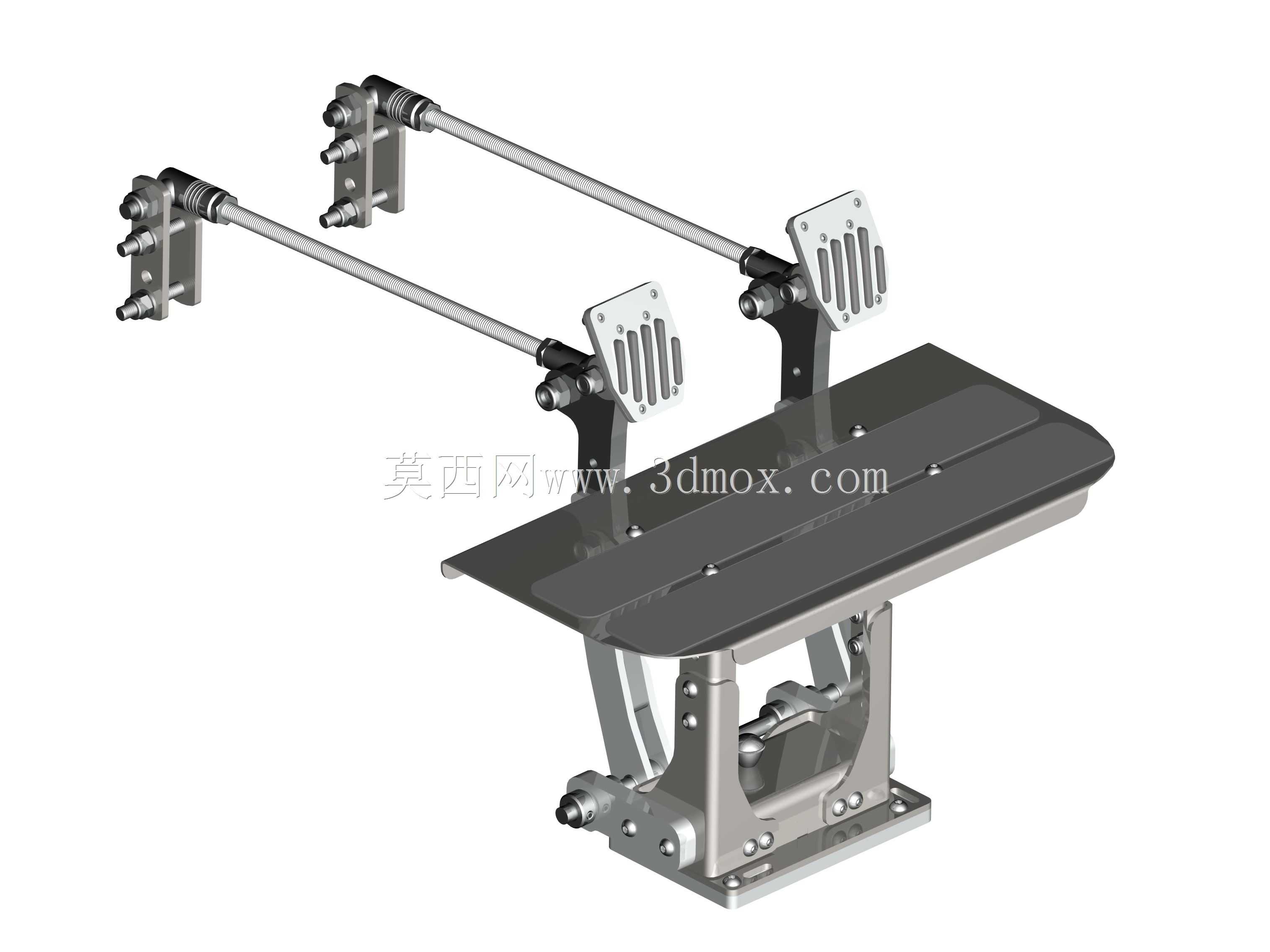

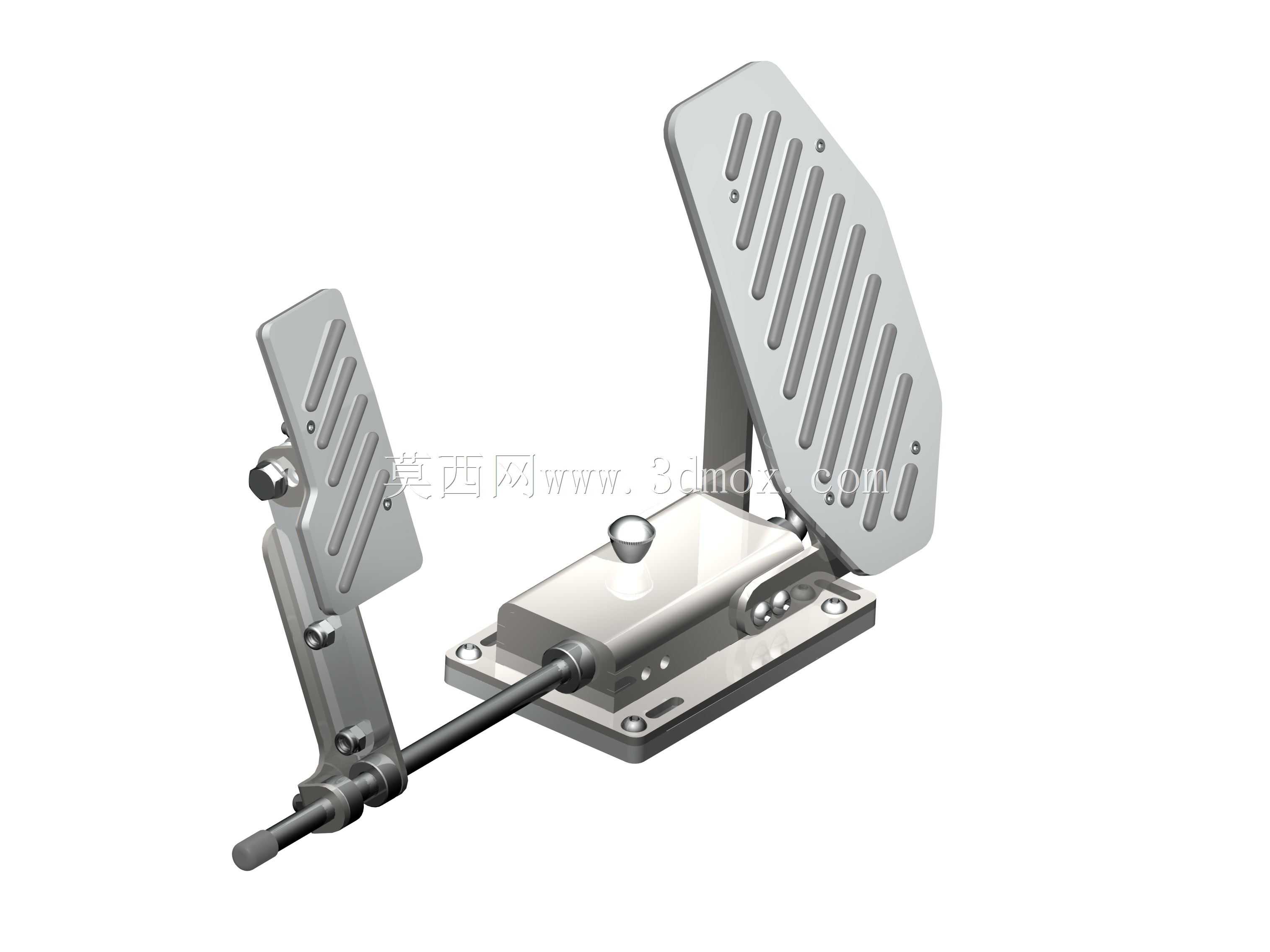

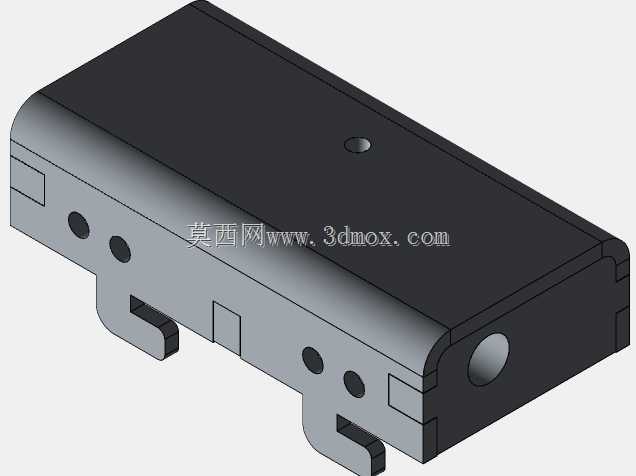

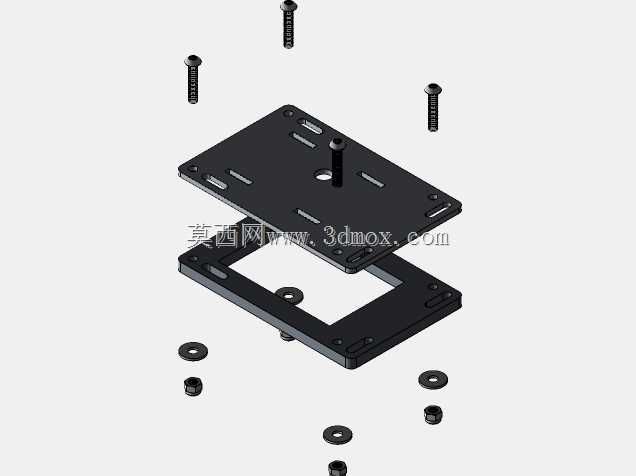

　　从实际功能表现来看，机构集成了两组独立踩踏执行单元，分别对应行车制动与动力调速两大操控逻辑，两块踩踏面板表面加工有平行防滑凸筋，使用者脚部放置在面板上时，即便鞋底沾有雨水、灰尘也不会出现打滑偏移，踩踏过程中面板随转轴同步偏转，角度变化完全贴合人体脚踝自然转动轨迹，不需要使用者刻意挪动腿部位置调整踩踏角度。底座采用一体式厚重铸铁结构，自身重量足以抵消踩踏过程中的反向冲击力，底座四周预留四个沉头安装孔，可直接通过螺栓固定在车辆地板的预埋安装支架上，安装孔位采用长圆孔设计，现场装配时可根据不同车型的地板凸起、地毯厚度微调固定位置，适配不同驾驶舱的安装边界。

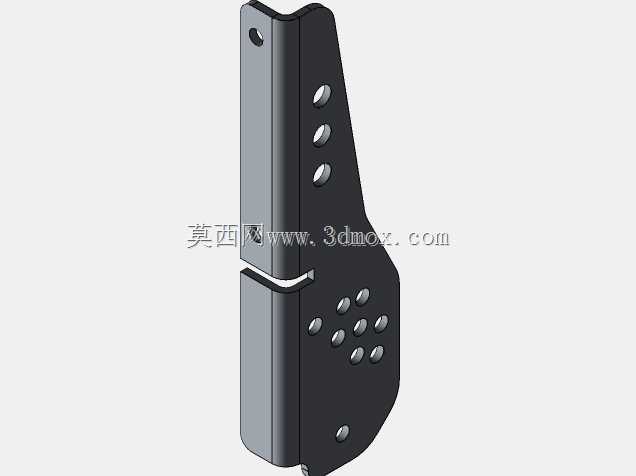

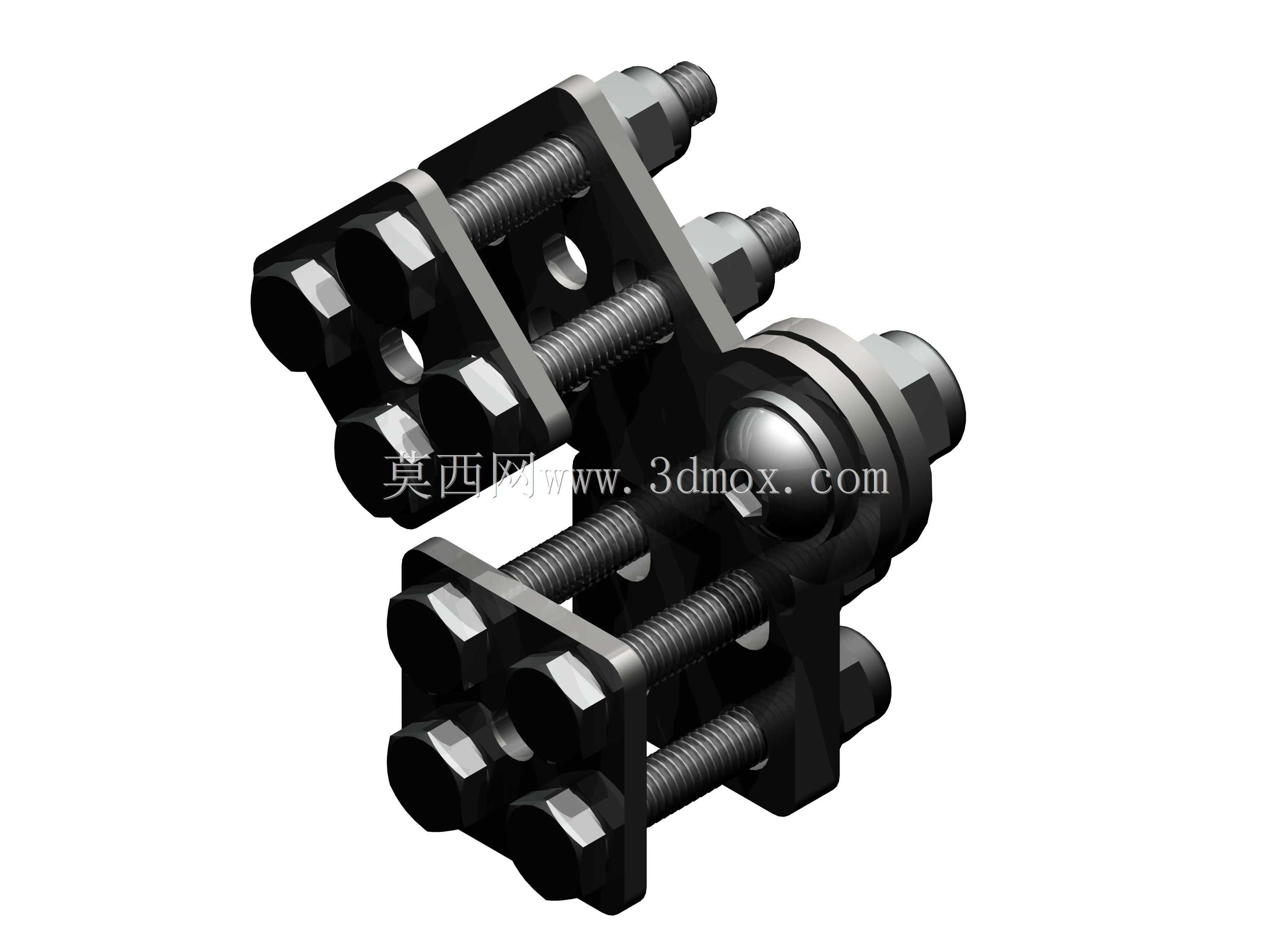

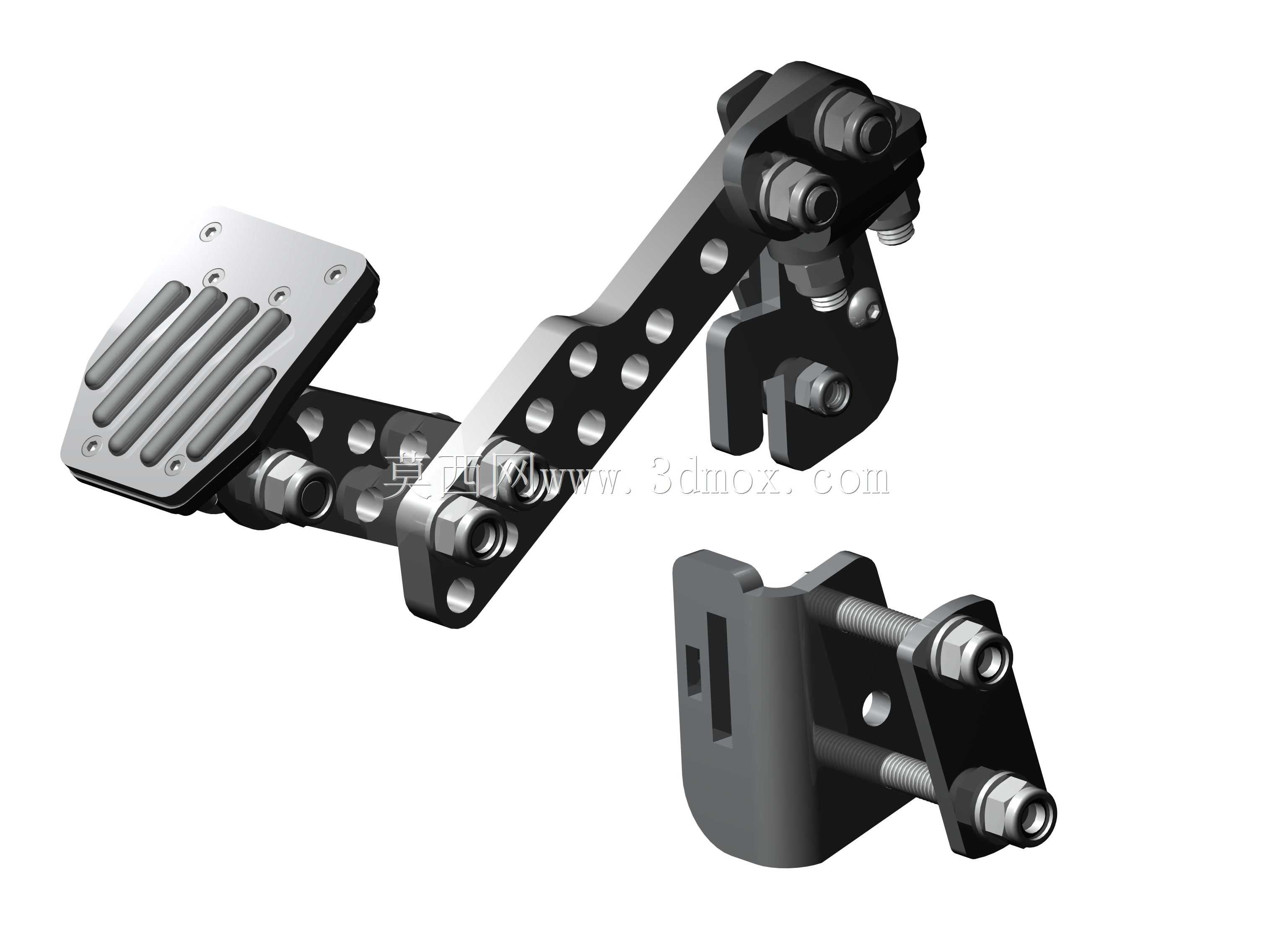

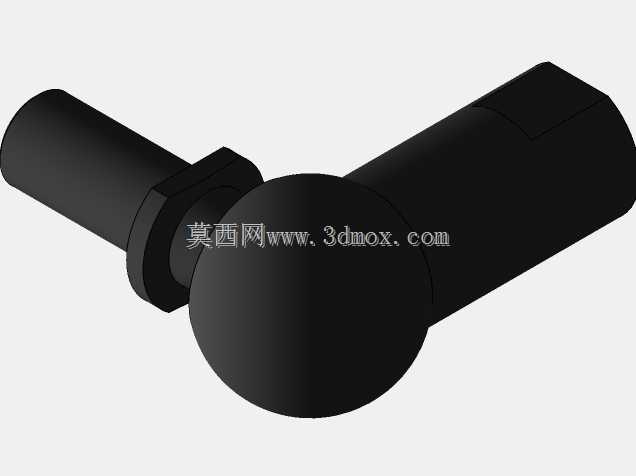

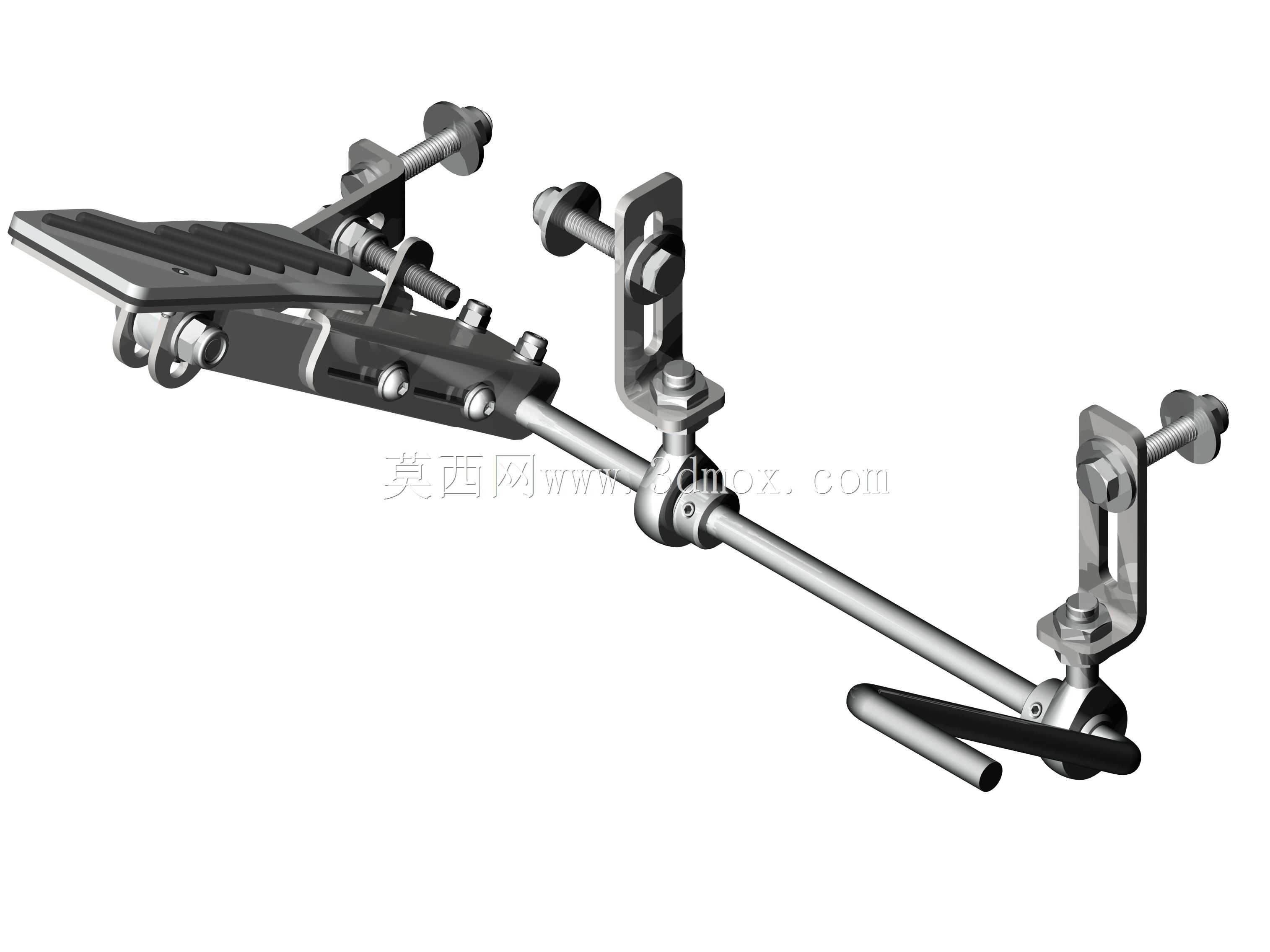

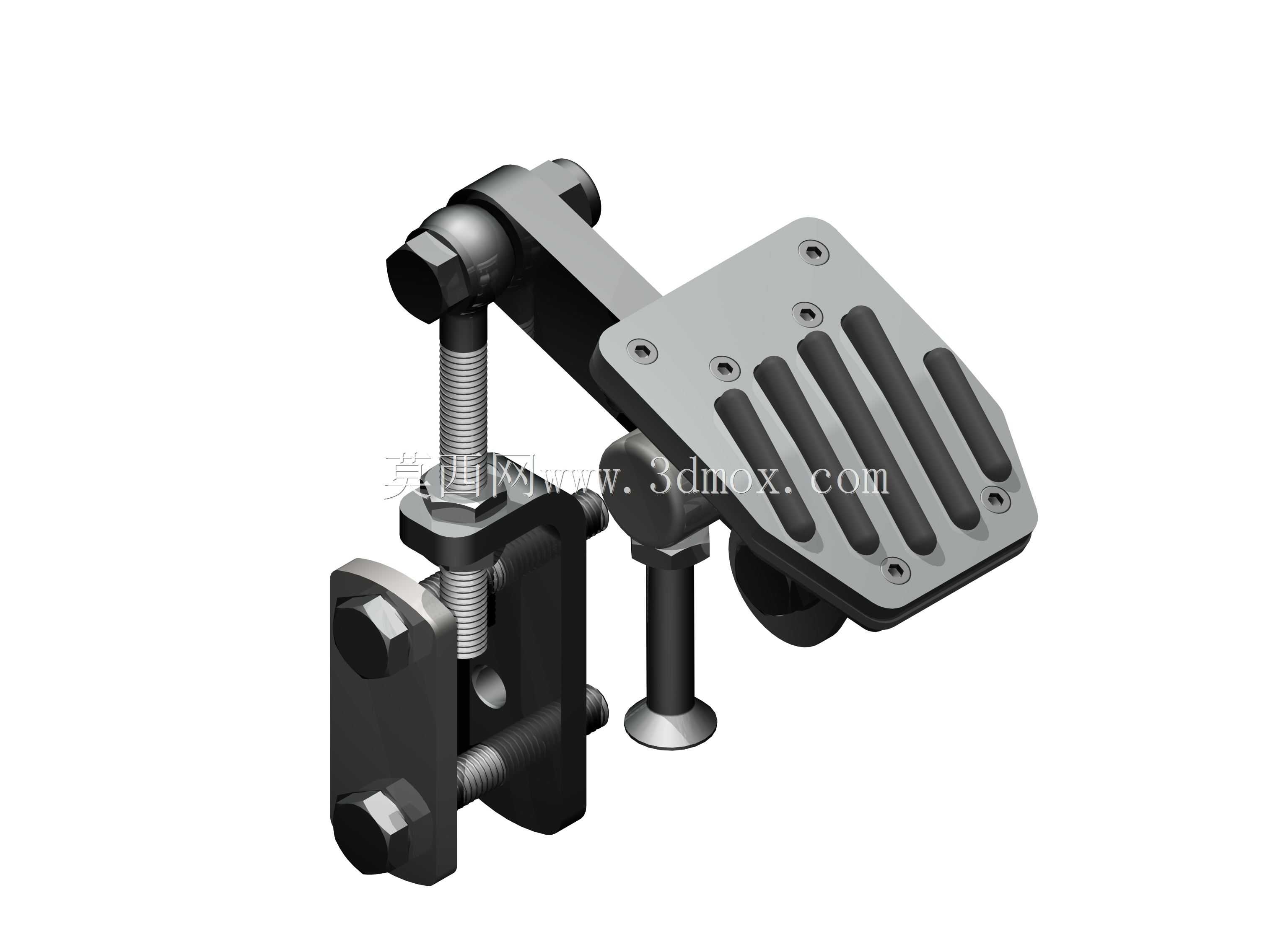

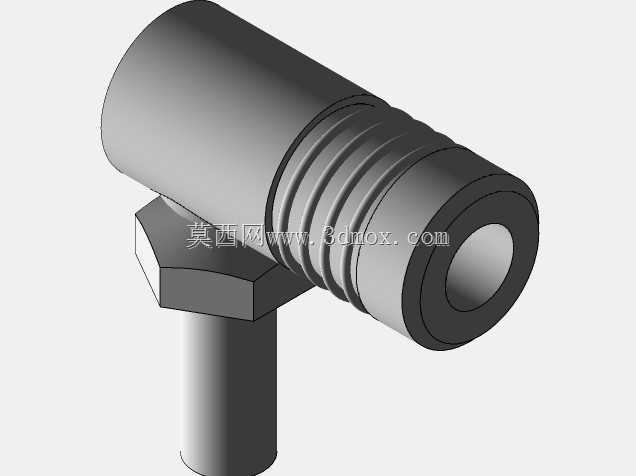

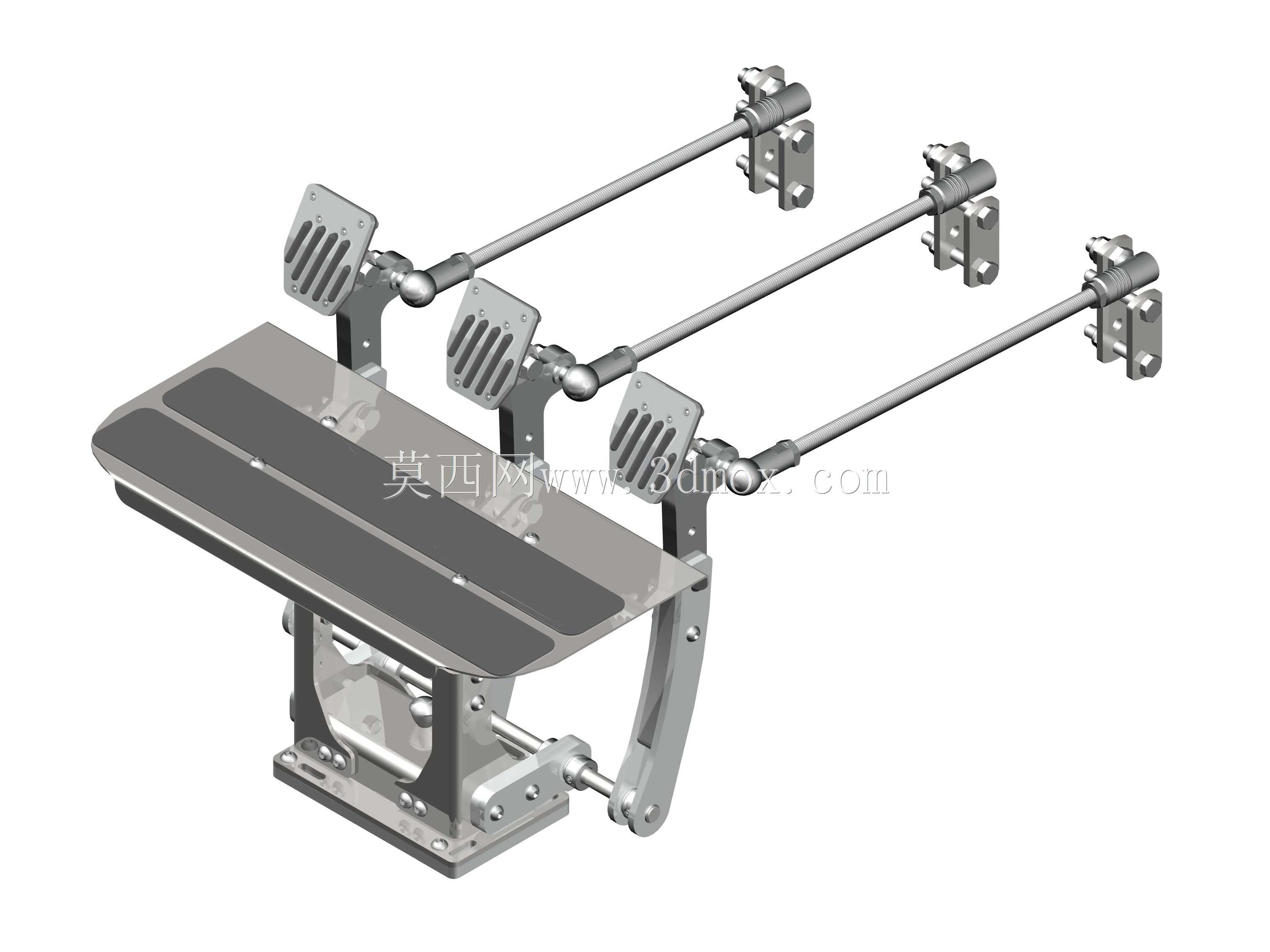

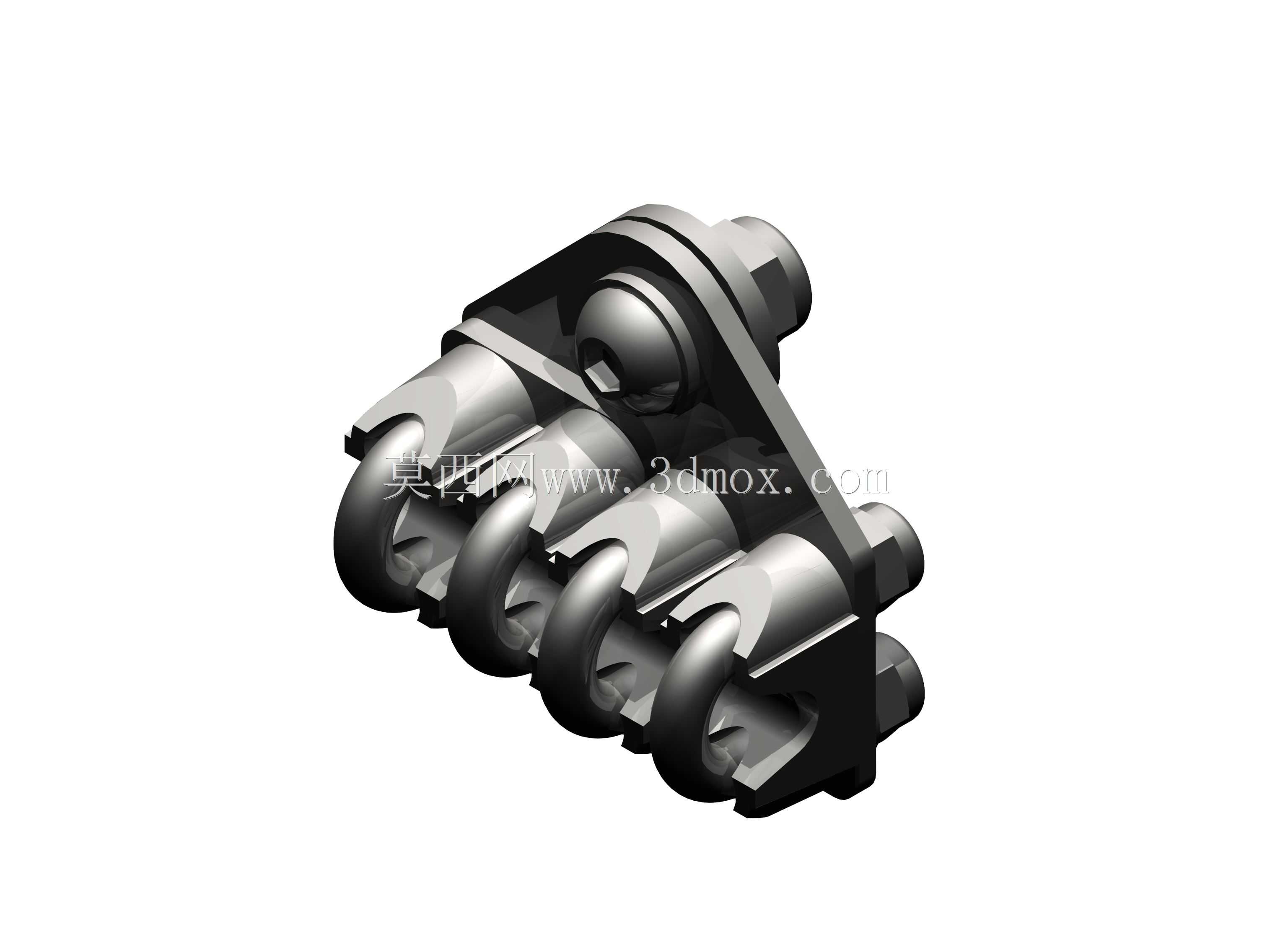

　　整套机构的外形布局紧凑，底座主体长度约320mm、宽度约180mm，两块踏板完全抬起时整体高度约260mm，踏板完全踩下时最大高度不超过110mm，不会过度侵占驾驶舱腿部空间，即便驾驶位下方布置有车载线束、空调风道也不会出现运动干涉。传动部分采用刚性连杆搭配铰接转轴的结构，踏板的踩踏行程通过连杆直接传递到后端的控制拉索或者液压制动总泵，传动路径没有冗余的软连接结构，踩踏虚位控制在3mm以内，操控反馈直接，不会出现踩下踏板后动力响应延迟、制动滞后的问题。连杆与底座的铰接位置全部采用带衬套的旋转销轴，长期反复踩踏过程中衬套可自动补偿磨损间隙，避免使用一段时间后出现踏板晃动、旷量过大的问题。

　　设计过程中首先围绕无障碍操控的核心需求展开，常规民用车辆的脚踏踏板踩踏行程普遍超过120mm，需要膝关节带动小腿完成大幅度摆动，对于膝关节活动受限、小腿无法大幅抬起的使用者并不友好，这套机构将踏板的有效踩踏行程压缩到65mm，脚踝轻轻下压即可完成全行程操控，不需要膝关节参与大幅度动作。踏板的初始倾角设置为28度，恰好匹配人脚自然放松放置时的角度，使用者长时间把脚搭在踏板上也不会出现脚踝酸胀的问题。两块踏板采用左右错位布置，左侧制动踏板位置更靠后、右侧油门踏板位置稍靠前，避免使用者脚部在两块踏板之间切换时出现误踩，两块踏板之间预留25mm的安全间隙，即便使用者脚部操控精度不足也不会同时触发两个操控指令。底座侧面集成的行程限位柱采用硬质聚氨酯材质，踏板踩到底时会与限位柱柔性接触，既可以限制最大踩踏行程避免传动部件过载，又能消除金属刚性碰撞产生的异响，提升操控过程的平顺感。

　　建模过程中所有铰接位置的配合间隙都按照实际装配公差设置，销轴与衬套的配合采用间隙配合，预留0.08mm的装配余量，保证实物装配后踏板转动顺滑无卡滞，所有外露金属棱边都做了R3以上的圆角处理，没有尖锐凸起，避免使用者操作过程中被剐蹭受伤。整套机构的受力路径经过反复校核，踏板施加2000N的瞬时踩踏力时，底座、连杆、转轴的最大应力都远低于材料屈服强度，长期循环踩踏的疲劳寿命可满足无障碍车辆十年以上的使用要求，不需要频繁更换易损部件。
