摩托车浮动式制动盘转子结构设计

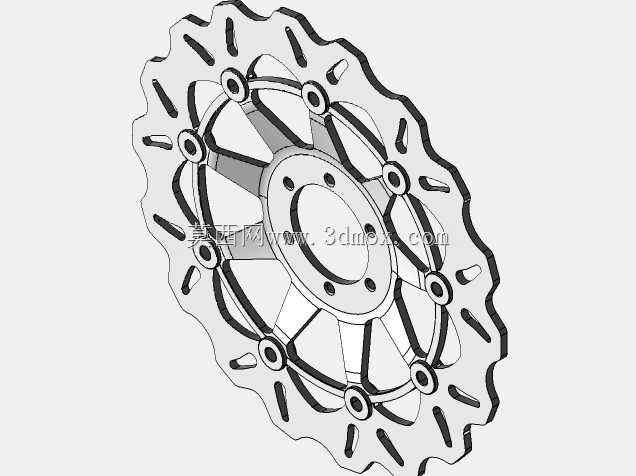

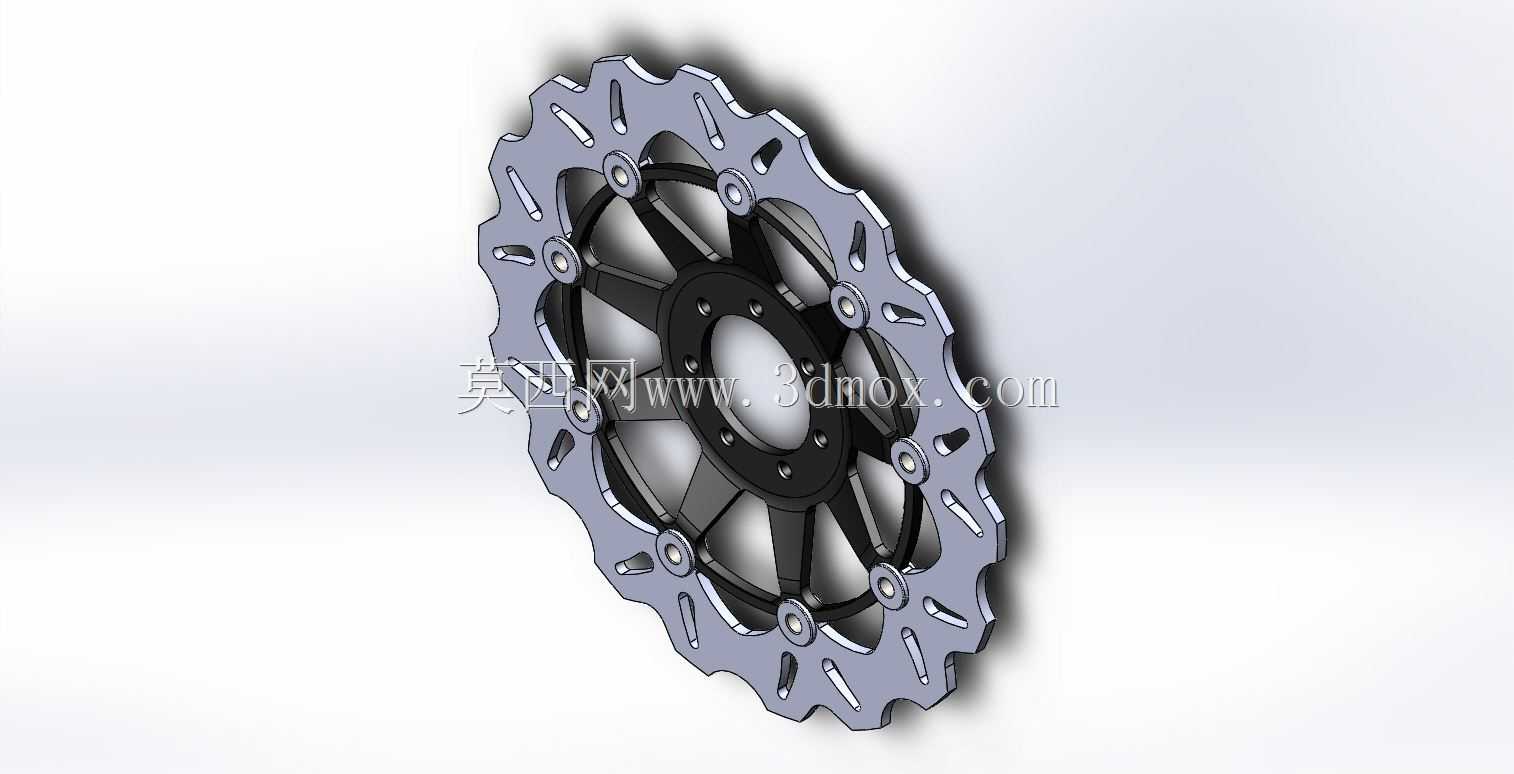

　　这套制动盘转子面向摩托车及小型赛车的盘式制动系统，核心作用是与制动钳配合，将车辆动能通过摩擦转化为热能，实现减速或停车。结构上采用典型的浮动盘布局：外圈为带波浪外轮廓的摩擦环，内圈为黑色中心轮毂，两者通过多颗沿圆周均布的浮动铆钉连接，摩擦盘可相对轮毂产生微量径向与周向位移，用以补偿热膨胀、消除制动拖拽，并在摩擦片贴合时自动对中，降低制动抖动与异响。

　　外圈摩擦盘外缘采用连续波浪齿形，而非整圆轮廓。这种造型首先增大了外缘与空气的接触边界，齿谷形成导流通道，车辆行驶时气流可沿盘面径向扫过，配合盘面上密布的长圆形散热孔，显著提升对流换热效率，抑制连续制动后的热衰减。开孔同时承担排尘、排水与排出摩擦粉末的功能，在雨天或泥泞路面上能快速破坏水膜，让摩擦片迅速恢复咬合力；孔口边缘还可刮除刹车片表面的釉化层，维持摩擦系数稳定。波浪外缘在旋转过程中周期性切割制动钳来流，也有助于打散热边界层，减轻热堆积。

　　摩擦盘面与刹车片接触的环形区域需保证平面度、平行度与表面粗糙度，建模时该区域作为连续摩擦带处理，开孔均布置在带内并避开主要接触轨迹，防止制动踏板或制动手感出现脉动。盘厚方向预留磨损余量，外齿与内孔之间的腹板通过镂空辐条减重，既降低非悬挂质量，又减少热容量过大带来的升温迟缓问题——对摩托车而言，簧下质量的减轻直接改善悬挂响应与转向灵活性。

　　中心轮毂是制动盘与车轮的连接基体，中央设大尺寸通孔以避让轮毂轴或轮毂凸台，周围分布螺栓安装孔，用于将转子固定在轮辋或轮毂法兰上。轮毂本体采用辐条式镂空结构，多根辐条从中心环向外辐射，在保证扭转刚度与抗弯刚度的前提下削减材料，并为摩擦盘内侧留出空气流通空间。轮毂与摩擦盘之间通过一圈浮动连接件定位：连接件穿过摩擦盘沉孔与轮毂安装座，端部铆接后保留微小间隙，使摩擦盘受热膨胀时不被刚性约束，避免翘曲变形；同时允许摩擦盘在制动扭矩作用下轻微浮动，让两侧刹车片均匀贴合，减少偏磨。

　　安装边界方面，设计时需先明确车轮侧法兰的螺栓孔分布圆直径、孔数、孔径以及定位止口尺寸，轮毂中央通孔与止口需与车轴、轮毂凸台匹配，保证装配同轴度。摩擦盘外径受制动钳包络、前叉或后摇臂间隙以及轮辋内径限制，盘厚则与制动钳活塞行程、刹车片厚度范围对应；浮动铆钉的分布圆要避开刹车片扫掠区，铆钉头部沉入摩擦盘沉孔内，不得高出摩擦面。外围还需校核制动盘与挡泥板、辐条、速度传感器等周边件的运动间隙，尤其在悬挂压缩、转向打满及热态膨胀工况下保留安全距离。

　　从受力路径看，制动时刹车片夹紧摩擦环，摩擦力矩通过浮动铆钉传递至中心轮毂，再经安装螺栓传入车轮，因此铆钉孔周边、轮毂辐条根部及螺栓座是应力集中区域，建模时在这些位置设置圆角过渡并保证腹板连续，避免突变截面。摩擦环在高温下会产生周向膨胀，波浪外缘与开孔布局实际上提供了柔性补偿空间，热应力可通过齿形缺口与孔间韧带释放，降低盘面龟裂风险。

　　实际应用中，这类转子常见于高性能摩托、赛道改装车与轻量化越野车型：街道工况关注低速制动平顺性与雨天排水，赛道工况则侧重连续重刹下的热稳定性与抗翘曲能力，越野工况还要求泥砂快速排出并防止石块卡滞。三维建模时需分别建立摩擦环、轮毂、浮动铆钉及紧固件，按实际装配关系定义同轴、间隙与接触面，摩擦环与铆钉之间采用浮动间隙配合，轮毂与车轮法兰采用螺栓预紧连接；工程图上应标注摩擦面平面度、两摩擦面平行度、安装孔位置度及动平衡要求，因为制动盘作为高速旋转件，残余不平衡量会直接导致车把或踏板抖动。

　　整体设计在制动效能、热管理、轻量化与装配兼容性之间做了平衡：外齿形与开孔服务于散热排屑，浮动连接服务于热补偿与对中，镂空轮毂服务于减重与刚度，各特征相互约束又彼此支撑，可为摩托车盘式制动系统的结构设计、改装选型与干涉校核提供完整的三维参照。
