风机叶轮动平衡校验工装设备

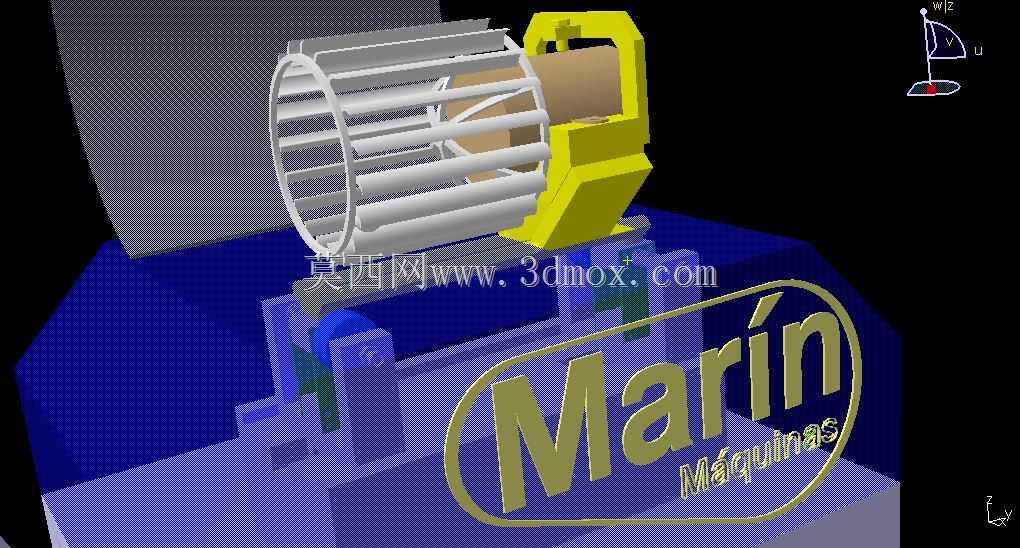

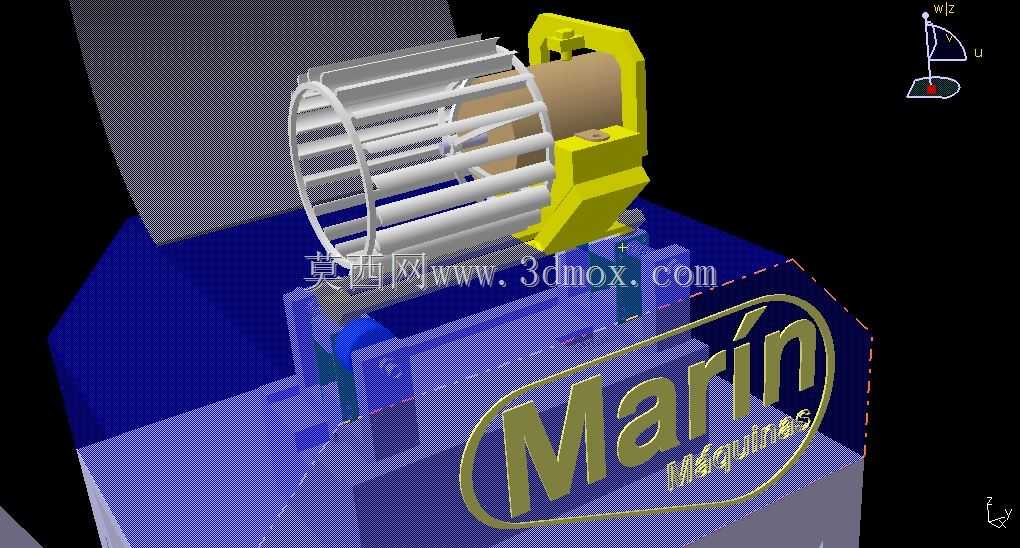

　　这套三维结构对应的是风机制造与维修车间里常用的卧式动平衡校验装置，核心服务对象是离心风机叶轮、轴流风轮、贯流风筒这类带中心转轴的旋转部件。现场使用时，待校叶轮的转轴两端架在设备的支撑滚轮座上，黄色的弧形限位抱架从叶轮外侧上方合围，既避免叶轮高速试转时出现径向窜动甩出，也给操作人员留出足够的安全防护距离，蓝色基座内部集成了振动传感模块、驱动传动单元与信号采集处理组件，整套设备不需要额外做复杂地基预埋，直接放置在硬化车间地面调平后即可投入使用。

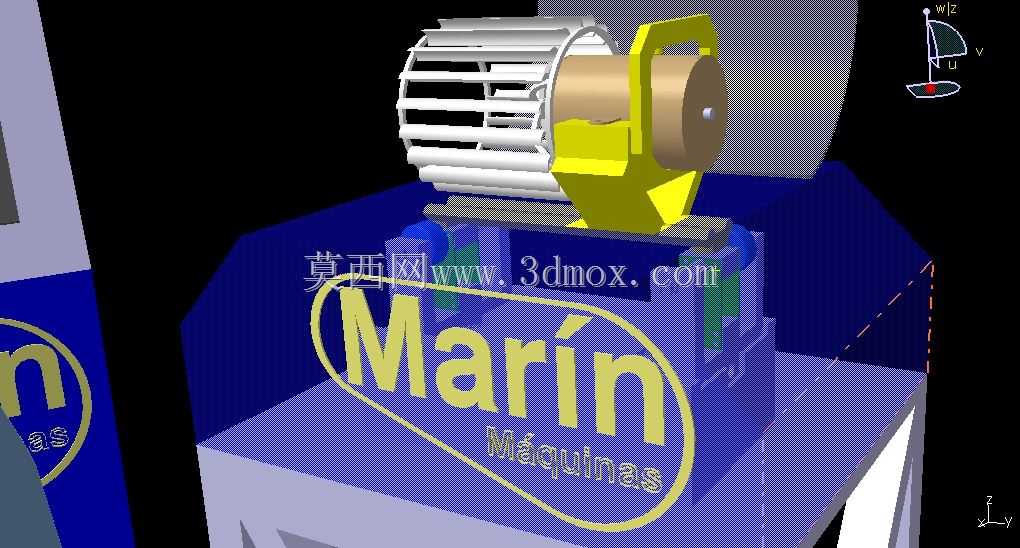

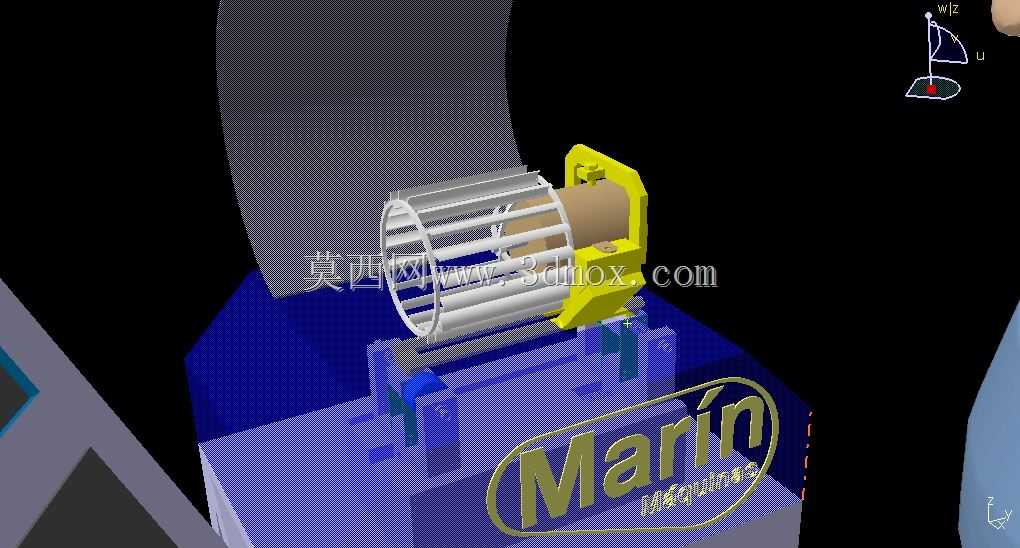

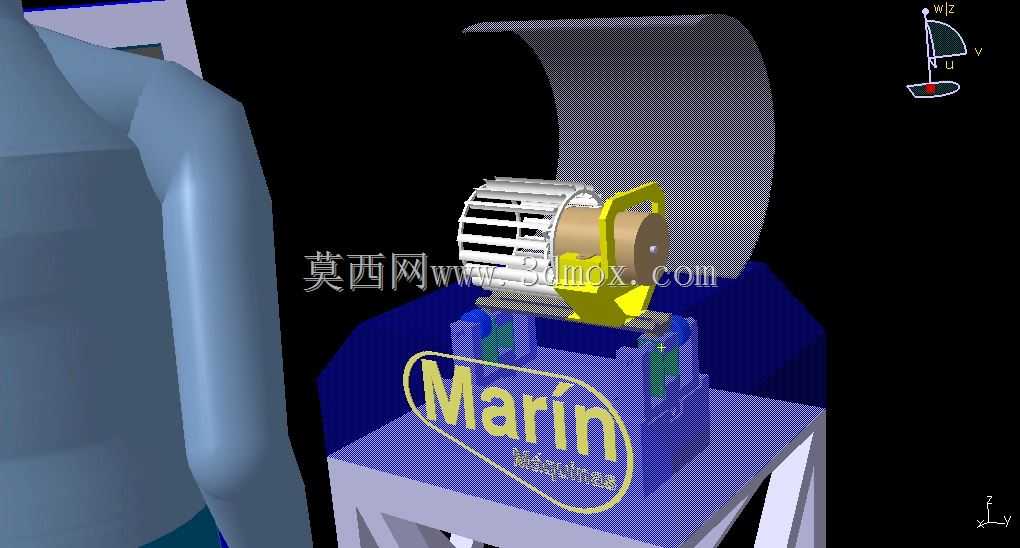

　　从结构设计逻辑来看，支撑工位采用双V型滚轮托架布局，滚轮接触面做了包胶处理，既可以适配不同轴径的风机转轴，也能避免硬接触刮伤轴颈加工面；两侧托架的横向间距可以沿基座上的直线导轨滑移调整，对应不同长度的风轮转轴，调整到位后通过锁紧螺栓固定位置，适配范围覆盖车间常规小型通风机到中型工业除尘风机的叶轮尺寸。上方的黄色防护架采用折弯焊接式框架结构，架体上预留了多组安装孔位，可以根据被测叶轮的外径调整护架的开合高度，护架内侧不直接接触叶轮本体，仅在叶轮出现失衡跳动极限位置时起到限位阻挡作用，不会干涉叶轮正常旋转的动平衡检测过程。

　　实际工况里，风机叶轮长期运行后会出现叶片积灰、磨损不均、叶片变形的问题，直接导致整机振动超标、轴承温升过快、连接螺栓松动，这套平衡机就是在叶轮装配完成或者维修翻新后，先在离线工位完成动平衡校正：驱动单元带动叶轮升至额定工作转速，基座上的振动传感器采集两端支撑位的振动幅值与相位信号，系统换算出叶轮上不平衡量的角度位置与配重大小，操作人员在对应叶轮端面上加装配重块或者铣削去除多余材料，反复测试直到振动值落入合格区间，再将叶轮装机使用，能大幅降低风机整机的故障率，延长轴承与传动带的使用寿命。

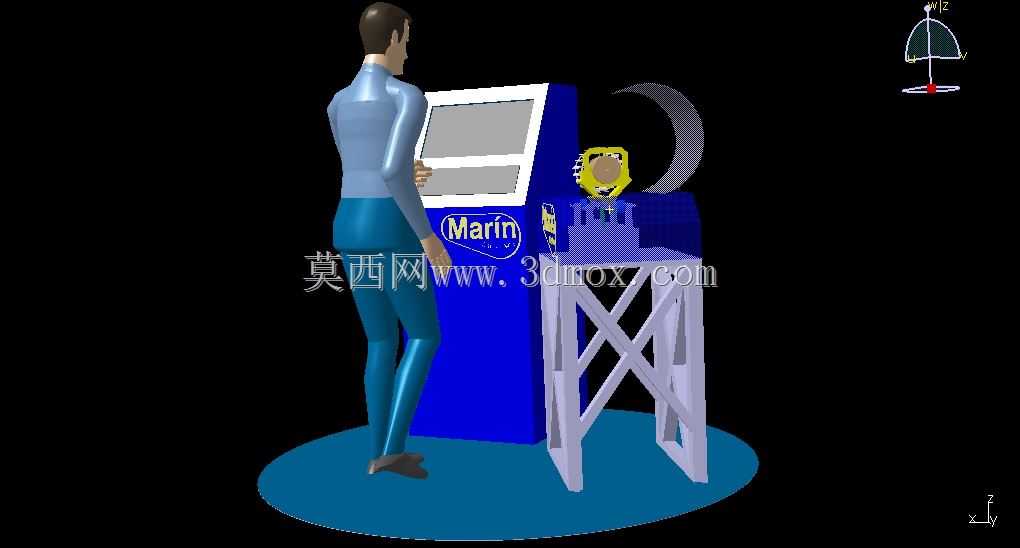

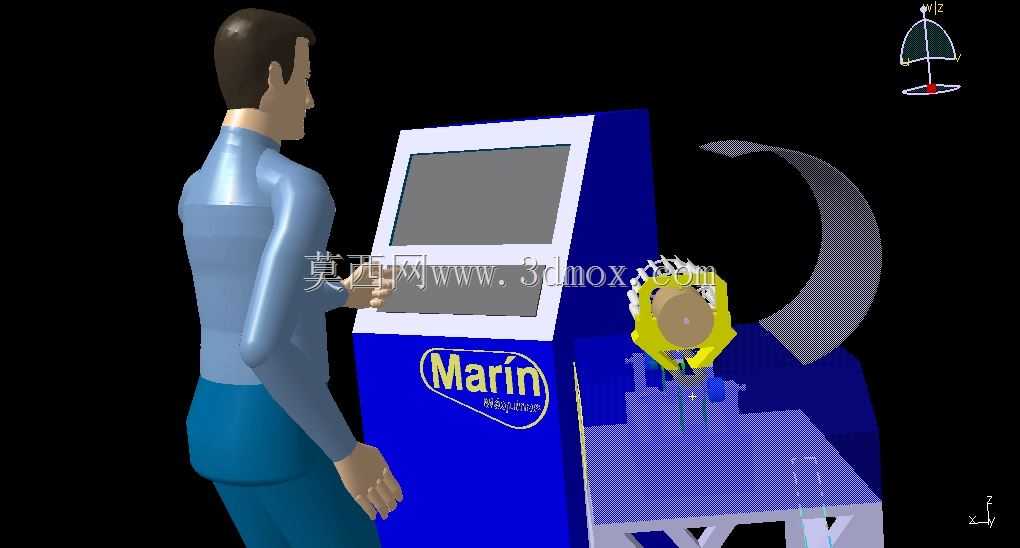

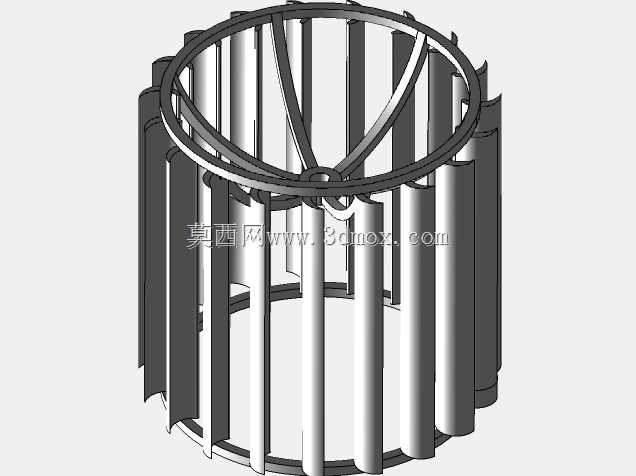

　　建模过程中完整还原了设备的装配层级：底部蓝色焊接基座作为所有部件的安装基准，台面加工出统一的T型槽用于固定支撑座、驱动电机与防护架，基座侧面预留了检修盖板，方便后期维护内部的传动带与传感线路；叶轮工位的白色栅格筒就是待检测的贯流风轮实物模拟件，风轮中心穿装工装芯轴，芯轴两端搭在支撑滚轮上，完全还原真实装夹状态。设备的安装边界需要注意：设备左右两侧要留出不小于一米的操作空间，方便操作人员吊装叶轮、在端面加装配重，设备后方预留电气柜与走线空间，正面操作位要避开车间通道，防止无关人员误入旋转区域；设备整体高度适配人工站立操作，支撑滚轮的顶面高度大概在成年人腰腹位置，不需要登高就可以完成叶轮吊装、轴径对位与锁紧操作。

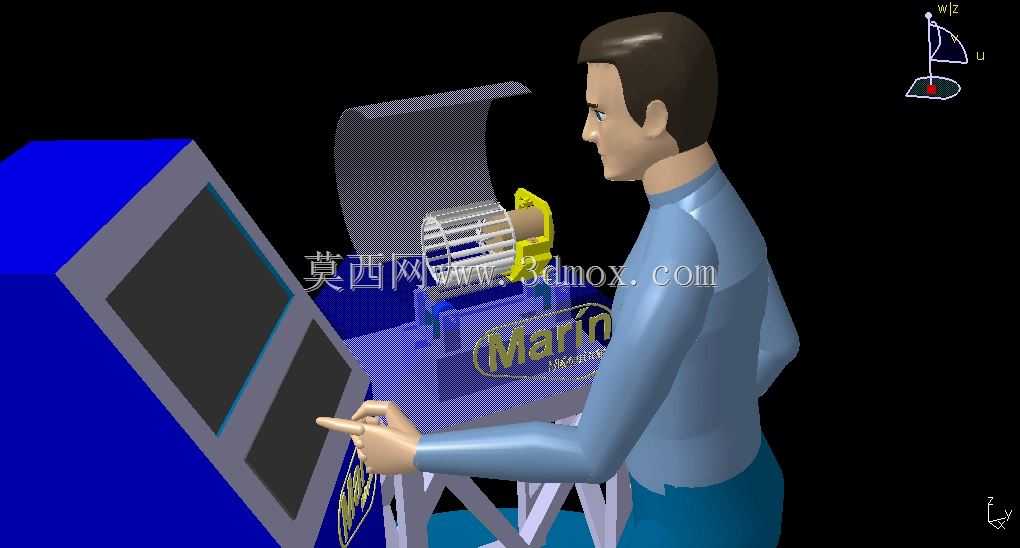

　　这套结构同时兼顾了教学演示与生产实操的需求，工效学相关的布局设计也能直观展示动平衡设备的装夹逻辑：从工件上料、芯轴穿装、托架对位、护架闭合到启动测试的完整工序动线没有交叉，操作人员不需要反复绕行设备，单工位即可完成全部校平衡工序，针对小批量多规格的风机维修场景，不需要更换专用夹具，仅调整托架间距与护架高度就可以快速切换不同型号叶轮的检测任务，通用性远高于专用固定式平衡工装。
