汽车ABS霍尔轮速传感结构

　　该结构对应汽车防抱死制动系统中的轮速采集部件，主体采用霍尔效应感应方案，用于在车辆行驶过程中持续获取车轮转速变化，并将信号传递给制动控制单元。ABS控制逻辑需要依据各车轮之间的转速差判断滑移趋势，进而调节制动压力，避免车轮在紧急制动或低附着路面上完全锁死。此类传感器通常布置在转向节、轮毂轴承或半轴附近，感应端与齿圈保持规定气隙，安装支架则通过螺栓固定在底盘或悬架相关结构上。

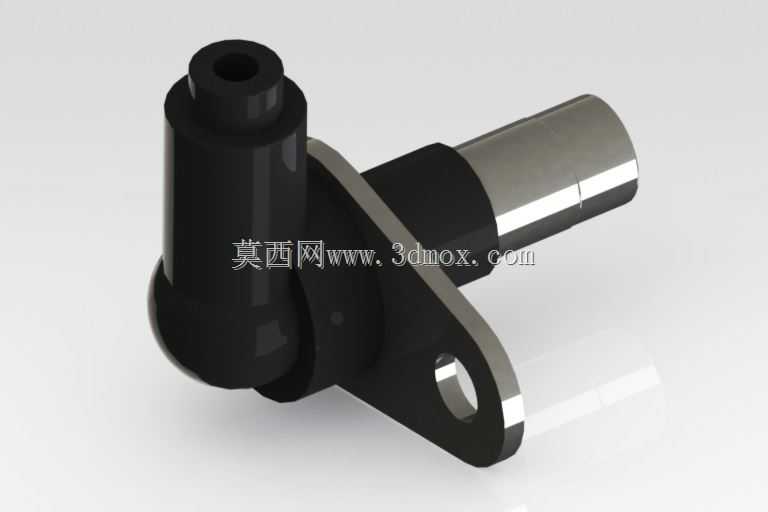

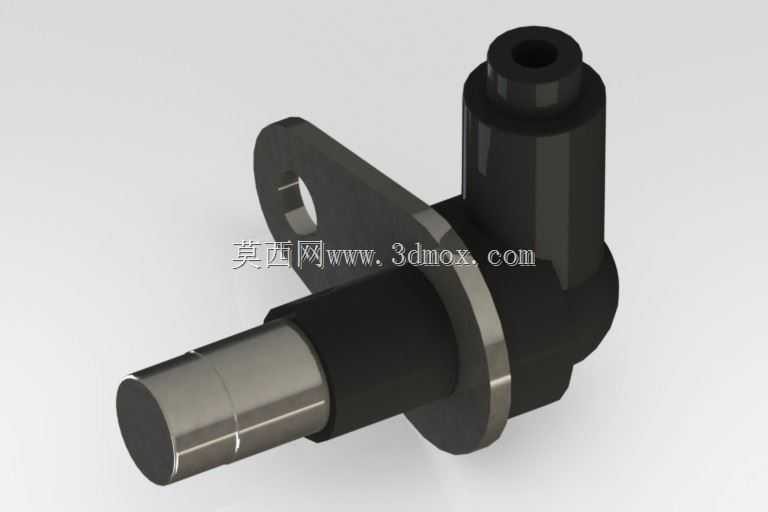

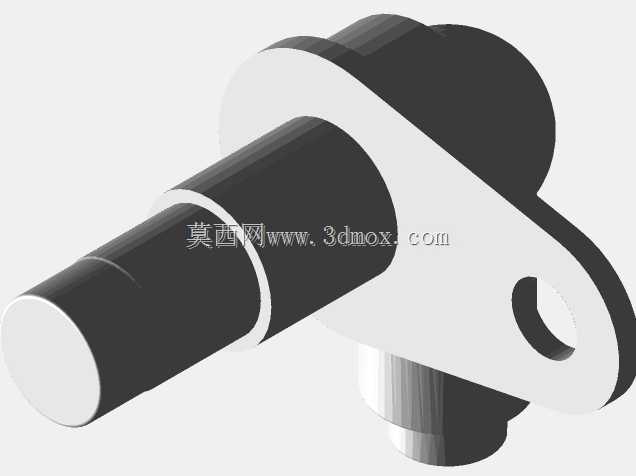

　　从三维结构看，模型由感应探头、圆柱壳体、安装耳片、接插端和线束引出方向等部分组成。前端金属质感圆柱段对应靠近齿圈的感应区域，外形细长，便于伸入轮毂周边有限空间；后部黑色壳体承担内部霍尔元件、磁路结构和电子线路的封装保护，并形成与车身安装环境相适应的外形。顶部较小的圆柱接口用于线束或接插件方向的过渡，虽然实际直径约4毫米的电缆未在模型中展开，但接口位置、走向和密封边界已经明确，能够为后续线束布置、护套设计和接插件选型提供参考。

　　安装耳片是该件在整车装配中的关键边界。耳片从壳体侧向伸出，带有螺栓过孔，其孔位、厚度和贴合面决定了传感器相对齿圈的位置稳定性。设计时需要保证拧紧后感应端面与齿圈齿顶之间的气隙落在霍尔元件有效检测范围内，同时避免因悬架跳动、轴承公差或装配偏差造成擦碰。耳片与主体之间的过渡区域采用加强形态，可降低振动工况下根部应力集中；圆柱壳体中部的环形台阶既可以作为装配定位参考，也能在局部增强壳体刚度，减少长期受泥水、砂石和温度循环影响后的变形。

　　在实际使用场景中，轮速传感器长期暴露在底盘恶劣环境下，需要面对制动热量、路面水溅、盐雾、粉尘以及振动冲击。模型外形将敏感元件封装在封闭壳体内，感应端与安装支架形成相对固定的几何关系，有利于保证信号一致性。接插端向上或侧向引出的布局，可减少线束在转向、悬架运动过程中的拉扯，也便于整车总装时在轮毂附近完成插接。对于结构设计人员而言，该类件不仅要关注电气探测性能，还要同步校核安装孔位、探头伸出长度、周边避让间隙、线束最小弯曲半径以及维修拆卸空间。

　　建模思路上，该作品以回转体和支架特征为主体：感应柱、主壳体和顶部接口可通过同轴圆柱叠加表达，安装耳片则采用拉伸板件与开孔特征完成，环形凸缘和局部倒角用于还原装配与成型细节。外形尺寸虽然未在图面逐项标注，但各段直径比例、耳片开孔位置、探头长度和接口高度均已呈现，可用于底盘布置校核、传感器包络分析以及教学演示。若进入工程细化阶段，还需要补充齿圈匹配参数、气隙公差、接插件定义、密封圈位置、材料耐温等级和线束固定方式，使三维结构进一步服务于制动系统选型与整车装配验证。
