摩托车ABS制动触发信号齿盘

　　该齿盘属于摩托车防抱死制动系统中的轮速信号发生件，安装在随车轮同步旋转的轮毂或制动盘连接法兰上，与固定在悬架、卡钳支架或前叉上的霍尔式、磁电式轮速传感器保持规定气隙。车轮转动时，外圈均匀分布的齿槽连续切割传感器磁场，传感器将齿顶、齿谷经过产生的磁通变化转换为脉冲方波或正弦信号，送入ABS控制单元；控制器依据单位时间内的脉冲数量计算车轮瞬时角速度、角减速度，并在制动压力调节过程中判断车轮是否趋于抱死，进而驱动液压调节单元对制动管路进行增压、保压、减压循环，避免轮胎在湿滑、砂石或紧急制动工况下完全拖滑，缩短制动距离并维持转向可控性。

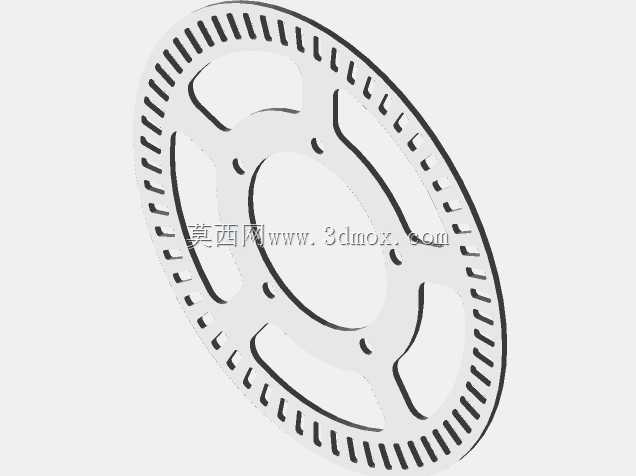

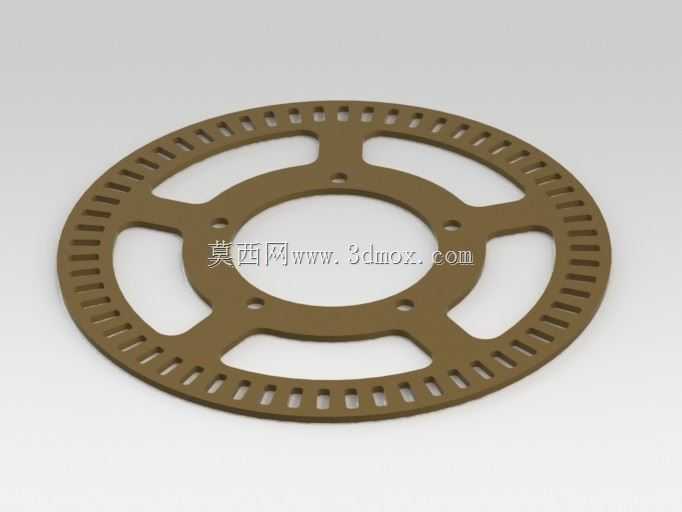

　　结构上采用薄环形盘体，中心为大直径避让孔，用于穿过轮毂轴套、制动盘安装座或链轮座；中部沿圆周布置多个安装孔，可与轮毂或制动盘共用紧固件，保证齿盘与车轮具有一致的回转半径和相位关系。盘体并非实心圆环，而是在中心环与外圈齿带之间设置多道宽幅辐板和大面积镂空窗口。这种布置首先减少了材料用量和旋转质量，降低非悬挂重量，对悬架响应和操控灵活性有利；其次镂空区域可让泥水、砂石和制动粉尘直接穿过，减少异物在齿槽间堆积造成信号失真；同时连续辐板保留了足够的抗弯和抗扭刚度，使紧固点之间的外圈齿带在振动、冲击和温度循环下仍能维持圆度。

　　外圈齿带是功能核心，齿顶与齿槽沿圆周等节距排列，齿形边缘平直，节距一致性直接决定轮速信号的周期稳定性。建模时应先确定分度圆、齿顶圆、齿根圆和有效齿宽，再以阵列方式生成全部齿槽，避免逐个绘制造成节距累积误差。齿槽数量需与控制器算法和传感器分辨率匹配；齿数过少会降低低速时的信号更新频率，使起步、缓行阶段的滑移识别变粗，齿数过多则对传感器带宽、气隙偏差和齿形加工精度提出更高要求。齿顶圆与传感器端面之间的气隙通常很小，设计中要控制齿盘轴向窜动、径向跳动和安装面平面度；若齿盘冲压后存在翘曲，运转时可能出现气隙周期性变化，表现为信号幅值波动，严重时触发轮速信号异常或ABS误动作。

　　安装边界方面，中心孔与配合止口应形成明确的径向定位，不能仅靠螺栓孔承受偏心载荷；各安装孔所在的中心环需要有足够厚度，以分散紧固件压紧应力，并在制动盘反复受热时抵抗局部变形。辐板与齿带、中心环的交接处应保留圆滑过渡，减少冲压或激光切割后应力集中。外圈齿带的轴向宽度应覆盖传感器探测头的有效敏感区，并在装配公差、轴承间隙和车架变形叠加后仍不偏离探测范围。对于前后轮共用平台的车型，还可通过调整中心孔、安装孔分布和齿带外径，使同一信号原理适配不同轮毂尺寸，但齿顶圆相对传感器的位置必须重新校核。

　　实际使用中，该件长期暴露在轮下飞溅环境中，泥水、盐雾和制动热负荷会影响表面状态；建模和选型时需兼顾耐腐蚀、耐磨和导磁性能。盘体表面不应有大面积凸起或不规则补块，以免改变传感器磁路；更换维护时也不能随意敲击外圈齿带，因为个别齿弯曲、缺齿或夹入铁屑都会造成脉冲缺失，使控制器误判车轮状态。整体设计围绕可靠产生等周期轮速脉冲展开，在轻量化、排泥避让、安装定位和信号稳定性之间取得平衡。
