行星齿轮减速传动机构三维结构

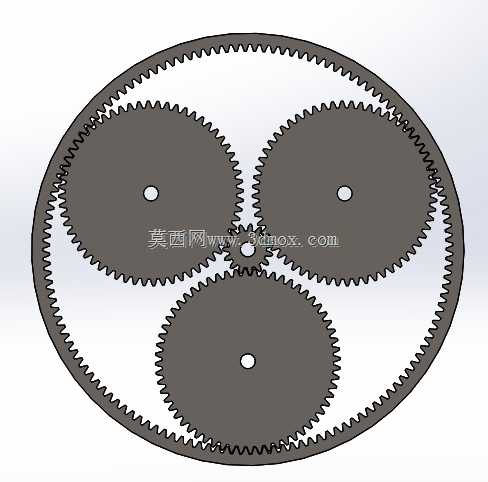

　　这套行星齿轮传动结构围绕同轴减速场景搭建，整体采用内齿圈包容多行星轮的紧凑布局，中心太阳轮、三组行星轮与固定内齿圈形成典型的行星啮合体系，可在有限径向空间内实现较大减速比，同时把输入与输出轴线保持在同一条中心线上，适配对安装轴向长度、径向占地都比较敏感的传动部位。

　　从实际设备用途看，这类结构常见于伺服驱动末端、小型回转工作台、输送线驱动单元、精密变位机构以及需要低速大扭矩输出的轻载传动装置。相比普通平行轴齿轮组，行星传动把载荷分流到多组啮合齿面上，单齿承受的切向力明显降低，运转时齿面接触应力分布更均匀，整机刚性和抗冲击能力也更容易保证；内齿圈作为外层包容件，还能兼作传动箱体的定位基准，减少额外壳体支撑带来的累积误差。

　　建模过程中先按传动配比确定各轮齿数关系，再围绕中心距约束反推齿顶圆、齿根圆和节圆位置。内齿圈齿数取较大值，太阳轮齿数较小，行星轮同时与二者啮合，三组行星轮沿圆周近似均布，装配时需要核对相邻行星轮之间的齿顶间隙，避免轮齿在公转过程中发生干涉。齿形部分按渐开线啮合关系生成，齿宽保持一致，保证啮合接触线沿齿宽方向充分贴合；行星轮中心预留轴孔，用于安装行星轴或轴承，太阳轮中心孔可对接输入轴，内齿圈外缘则可通过止口、螺钉或压板固定在机架上。

　　外形边界方面，最外层以内齿圈齿顶圆为限，整体轮廓接近圆盘状，输入端和输出端均沿中心轴线布置，安装时只需保证内齿圈固定端面与驱动轴垂直度，即可控制啮合偏载。中心距是整套机构的关键尺寸，它直接决定太阳轮与行星轮、行星轮与内齿圈的侧隙和顶隙；若中心距偏小，齿面会出现卡滞甚至装配无法到位，若中心距偏大，啮合侧隙增加，反向定位精度下降，启停阶段还容易产生冲击噪声。

　　结构设计上，三个行星轮对称布置可抵消部分径向啮合力，使中心轴承受的径向载荷显著减小，这也是行星减速机构寿命较长的重要原因。工程应用中还需在行星轮与行星轴之间预留轴承或衬套安装空间，端面设置挡圈或台阶限位，防止行星轮沿轴向窜动；内齿圈与外壳连接位置宜布置均匀紧固点，保证受载后外圈不变形。润滑路径可沿行星轮公转形成的环形空间布置，油脂在齿面啮合区自然扩散，维护时无需拆解全部齿轮即可补脂。

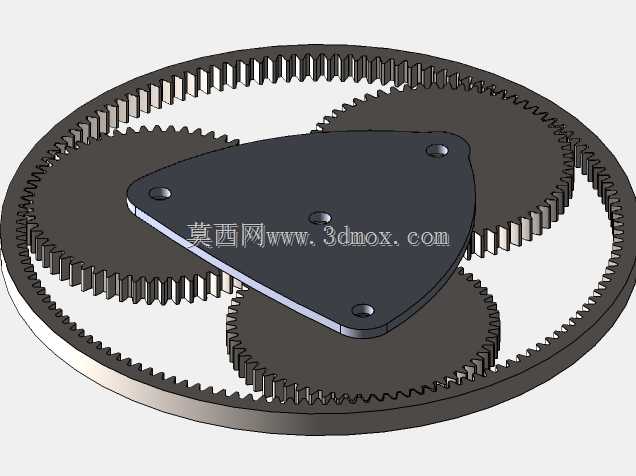

　　三维建模时需重点检查轮齿在极限啮合位置的干涉情况，尤其是行星轮同时接触太阳轮和内齿圈的相位关系，不能只按单对齿轮验证。装配体中应保留运动约束，让太阳轮自转、行星轮自转并绕中心公转、内齿圈固定，通过运动仿真观察齿面侧隙变化和行星轮相位是否同步。对于需要串联多级减速的设备，该结构可作为一级减速单元直接叠加，前一级输出接入太阳轮，后一级从行星架取扭矩，能够在不明显增加外廓直径的情况下继续放大减速比。

　　现场选型时，若设备空间受限且要求同轴输出，优先考虑这种行星布局；若追求极低噪声，还可在齿顶修缘、齿向鼓形修整方面进一步优化，降低啮合进入和退出时的刚性冲击。整体结构没有复杂异形件，齿轮、轴孔、端面止口均便于加工和检测，适合作为小型减速模块、教学演示机构以及自动化设备传动末端的设计参考。
