双摇杆街机操控台箱体结构设计

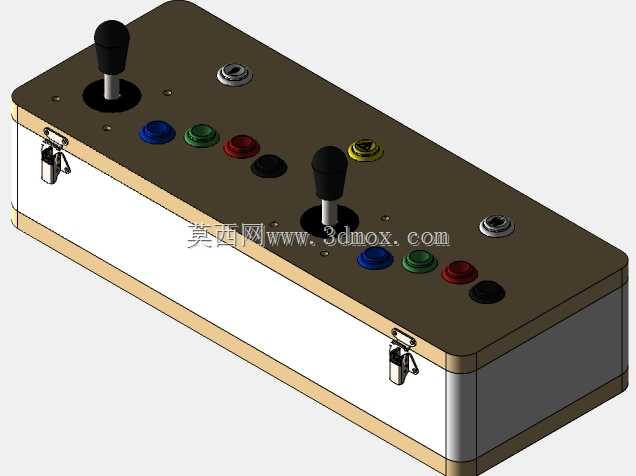

　　该作品呈现的是一套面向街机模拟、设备演示与双人交互场景的桌面式操控终端，整体采用长条形低矮箱体布局，顶面集中布置两根摇杆、多颗功能按钮以及接口件，能够满足格斗类游戏、模拟器操作、小型试验台手动指令输入等使用需求。箱体在结构上兼顾握持操作、内部走线、元件检修和台面放置，适合作为娱乐设备控制台、教学演示台、机械装置手动操作盒的参考结构。

　　从实际使用角度看，操控台的核心区域集中在上盖板。两根摇杆分别偏向左右两侧布置，符合两名操作者并排使用时的手臂活动范围；每根摇杆周围配置蓝、绿、红、黑等不同颜色的按钮，颜色区分可用于映射启动、确认、方向辅助、功能切换等不同指令。黄色带标识按钮和金属接口件布置在面板中部及靠后位置，既避免操作时误触，也便于线缆插拔和外部信号接入。面板上的开孔位置需要与摇杆螺纹安装段、按钮卡装结构、接口法兰尺寸逐一对应，设计时应保证孔边距、按钮间距和手掌活动区域不发生干涉。

　　箱体外形采用矩形金属盒体思路，侧板与上盖之间通过搭扣连接，前侧和侧部可见锁扣结构。这种方式不需要完全拆卸面板即可打开箱体，便于内部接线端子、控制板、线束和固定件的检查维护。上盖边缘设置包边或过渡边框，能够提高薄板箱体的抗弯刚度，也让面板与侧壁之间形成更稳定的装配面。底部轮廓保持平直，可直接放置在桌面、机柜托架或设备台面上；若用于长期固定场景，也可在底板增加沉孔、折弯耳板或减震垫安装位。

　　尺寸边界方面，这类操控台需要同时容纳两套摇杆机构。摇杆下方通常包含螺纹套筒、螺母、微动开关或方向触发组件，因此箱体内部高度不能只按面板厚度估算。按钮背部同样带有接线端子和卡爪，箱体宽度方向要预留线束弯折半径，避免上盖扣合后压线。面板长度应覆盖双人肩宽与手部操作区，深度则需保证摇杆摆动幅度、按钮排距和后侧接口空间；整体高度宜控制在桌面稳定操作范围内，过高会导致手腕悬空，过低则会压缩内部电器元件布置。

　　结构设计时，上盖板属于主要承载件，频繁扳动摇杆会产生反复力矩，开孔周围容易成为薄弱区域。若采用薄钣金加工，应在摇杆安装孔下方增加补强板、压铆螺母或折弯加强筋；按钮孔则需控制孔径公差，保证塑料卡圈能够压紧面板且不松动。箱体侧壁可采用折弯件拼焊或螺钉连接，转角处保留圆角过渡，既能减少应力集中，也能避免锐边划伤线束。搭扣位置应靠近操作受力区域，使上盖在摇杆动作时不会翘起。

　　内部走线可沿箱体长边方向设置线槽或扎带固定点，将左右两套操纵元件分区汇集到中间控制板或接口端。摇杆信号线路与按钮线路宜分开绑扎，经过面板开孔处增加护线圈，防止金属孔边磨损绝缘层。对于需要接入模拟器或工业控制设备的场景，后侧接口应保留足够插拔空间，接口周围避免布置高按钮，防止插头与操作件冲突。若内部安装电路板，还应在底板预留支柱孔和绝缘间隙，使板卡与金属箱体之间保持可靠隔离。

　　人机工程上，面板按钮采用弧形或成排布置，使手指在自然弯曲状态下即可触达；摇杆帽高度与面板倾角会直接影响长时间操作的疲劳感。低矮水平面板适合桌面短时控制，若用于长时间街机游戏，可在此结构基础上将上盖设计为微倾斜面，或将箱体嵌入带坡度的操作台架。按钮颜色排布应保持左右区域一致，降低双人操作时的识别成本；黑色备用按钮可承担次要功能，彩色按钮承担高频指令。

　　该结构在建模时需要重点表达面板开孔、摇杆装配关系、按钮背部卡装、搭扣固定、箱体包边和内部元件净空。装配验证不仅要看外观是否完整，更要检查摇杆全周摆动时与孔壁、按钮、线束的间隙，确认上盖闭合后搭扣能够拉紧，接口插头在箱体外部具有操作空间。整体方案结构清晰、元件分区明确，既可用于娱乐模拟器外设开发，也可作为手动控制盒、多按钮指令台和双人交互装置的结构原型。
