户外多接口防水电气接线盒结构设计

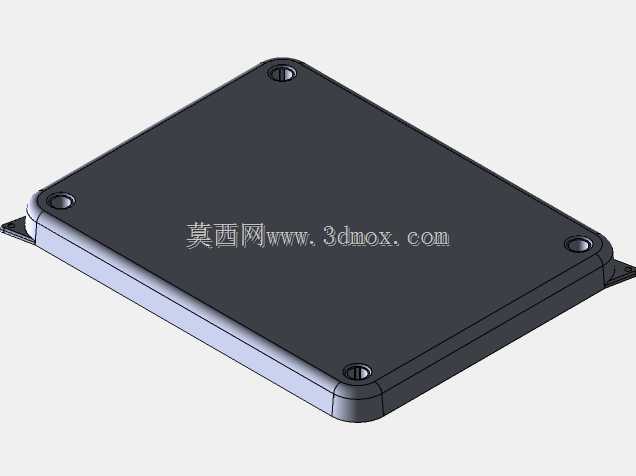

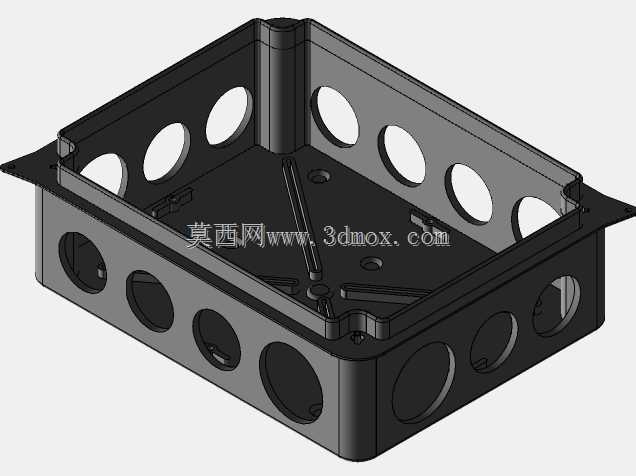

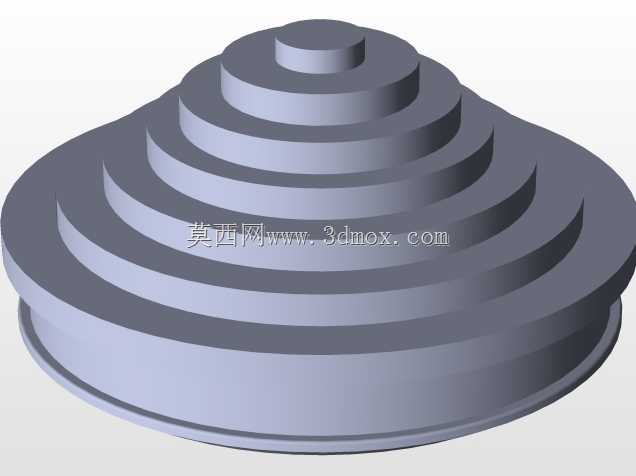

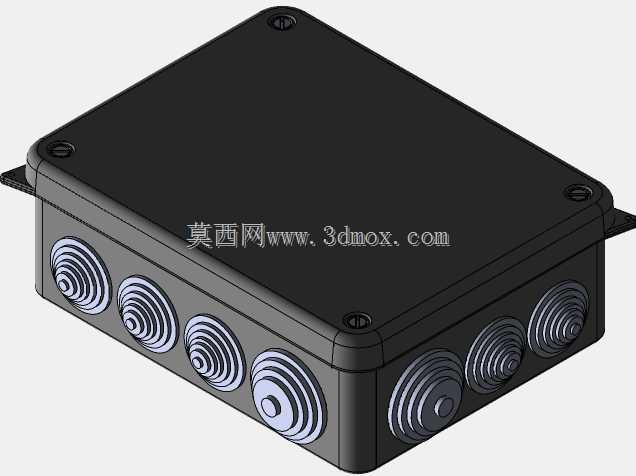

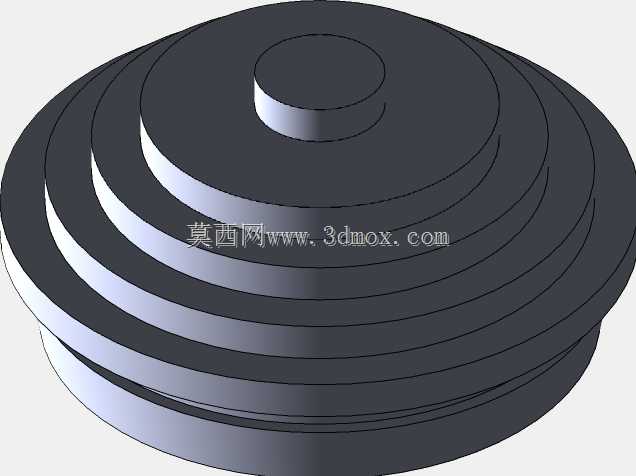

这款防水电气外壳的设计初衷，是解决户外开阔场地电气节点的防护痛点，常见于露天停车场、大型工业厂区室外作业区这类长期暴露在日晒雨淋、温湿度波动大的场景，用来承载内部的电子登记、信号采集类电路模块，避免水汽、粉尘侵入造成电路短路、触点氧化失效的问题。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，四角布置的紧固螺丝位可以提供均匀的压合力，配合壳体接缝处的内嵌密封胶条槽，安装时嵌入适配截面的硅胶密封条，就能实现IP65以上的防护等级，完全应对暴雨喷淋、扬尘天气的使用需求。壳体侧面的多组阶梯式电缆接头是设计的核心细节之一，不同直径的环形破口可以适配4mm到16mm外径的电缆，现场布线时不需要额外采购格兰头，直接根据穿线电缆的外径掰掉对应层级的密封环，就能让电缆和壳体接口紧密贴合，既减少了现场安装的配件采购成本，也避免了接头尺寸不匹配造成的密封漏洞。在安装边界设计上，壳体两侧延伸出带安装孔的固定耳，安装孔中心距经过标准化适配，既可以用膨胀螺丝直接固定在混凝土墙面、设备基座上，也能搭配抱箍固定在监控立杆、设备支架的圆管上，固定耳和壳体主体做了加强筋过渡，避免长期户外使用受外力碰撞出现固定位断裂的问题。壳体内部预留了统一规格的PCB安装柱，柱高经过核算，既保证电路板和壳体内壁留有足够的散热间隙，也避免上下壳扣合时压到板上的直插元件，内壁还预留了接地柱的安装位，方便现场施工时做壳体接地处理，满足户外电气设备的安全规范要求。壳体边角做了圆弧过渡处理，一方面是减少注塑生产时的应力集中，提升壳体抗冲击性能，避免重物磕碰出现边角开裂，另一方面也能减少积水积灰的死角，日常运维清洁更方便。整体壁厚经过强度校核，在采用ABS或者PC阻燃材质注塑时，既能承受成年人站压的静态载荷，也能在-20℃到60℃的环境温度区间内保持结构强度，不会出现低温脆裂、高温软化变形的问题，适配国内绝大多数地区的户外使用环境。
