电梯楼层呼叫按钮组件结构设计

　　电梯楼层呼叫按钮是乘客与电梯控制系统交互最直接的终端部件，日常安装在轿厢操纵盘、厅门外呼面板以及无障碍操作区域，承担楼层登记、指令确认与状态反馈的作用。这类按键看似结构简单，实际在整机配套中需要兼顾面板开孔适配、按压手感、防误触、检修更换以及长期高频使用的可靠性，建模时不能只做外观曲面，还要把螺纹安装段、限位台阶、按压行程和内部装配关系完整表达出来。

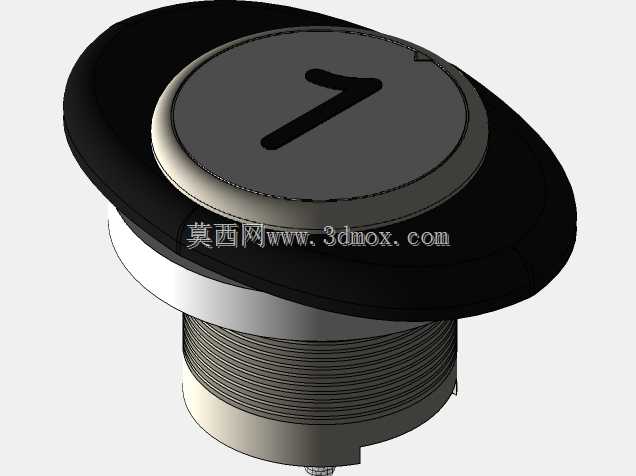

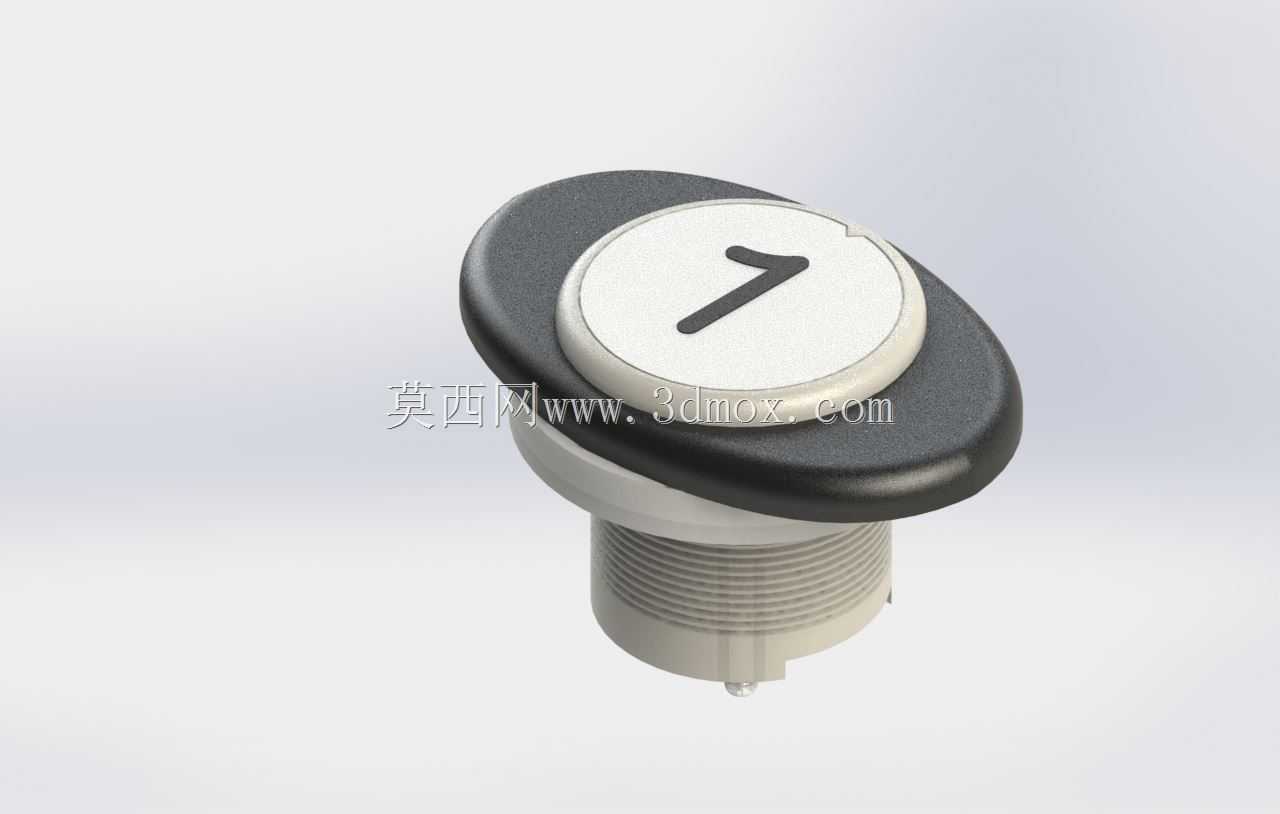

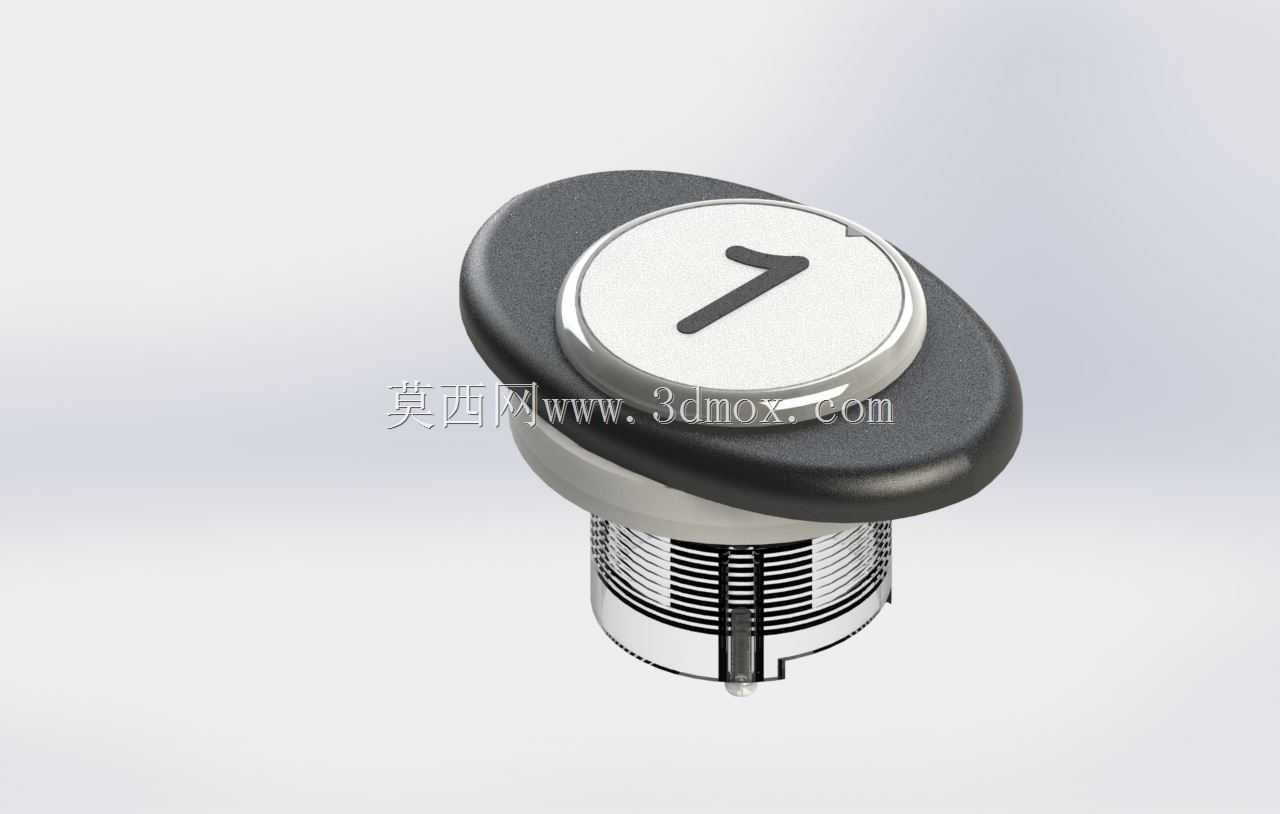

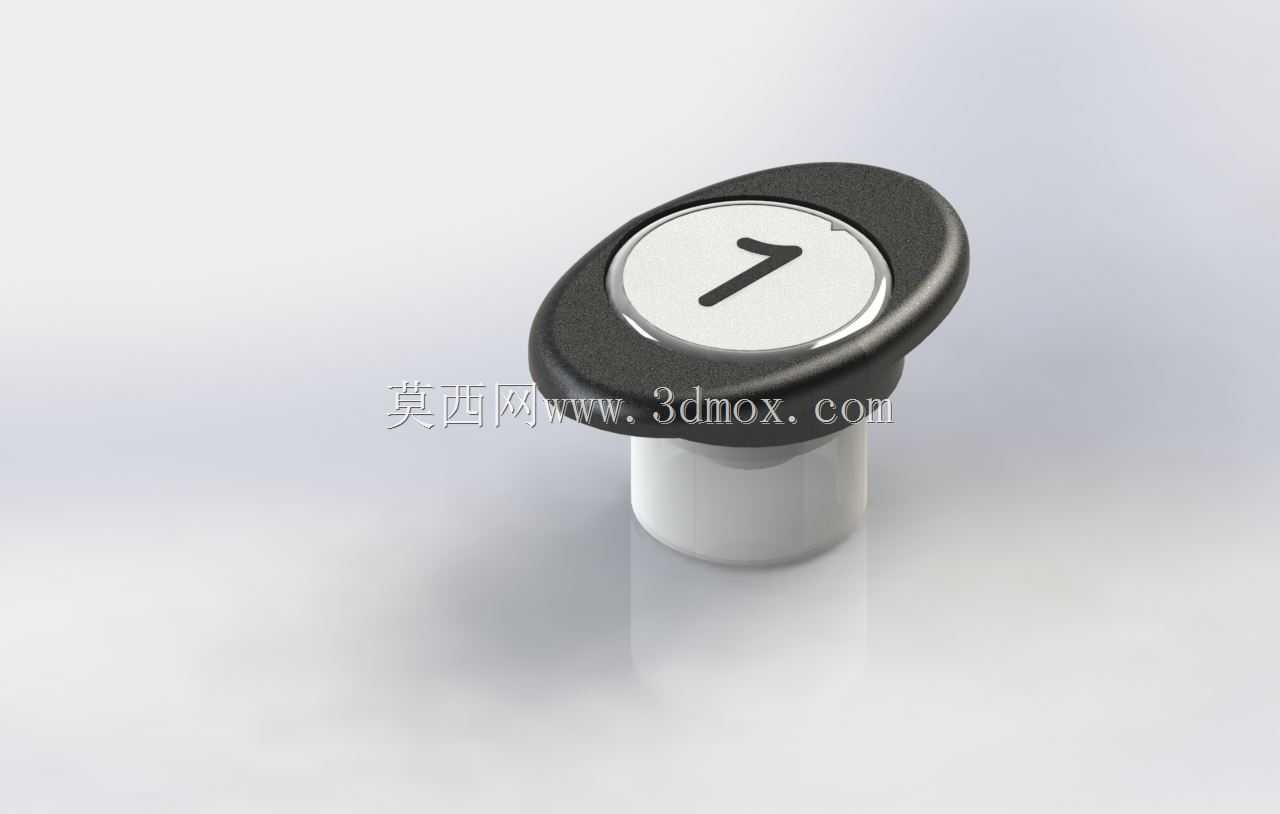

　　从结构布局看，该按钮采用外露椭圆装饰座加圆形字符面盖的组合形式。顶部黑色椭圆座贴合操纵面板，形成较宽的承压边界，手指按压时载荷不会集中在狭小区域；中央圆形按键面承载楼层数字，字符区略高于装饰座，便于乘客在轿厢照明环境下快速识别。面盖边缘设置圆滑过渡，既避免清洁时积灰，也减少尖锐边角对乘客手指的摩擦。按钮后侧采用带外螺纹的圆柱安装筒体，筒体穿过面板开孔后，可通过背部锁紧螺母或卡圈压紧面板，这种方式在电梯外呼盒、操纵盘和检修盒中十分常见，适合钣金面板、塑料面板以及覆膜面板的装配。

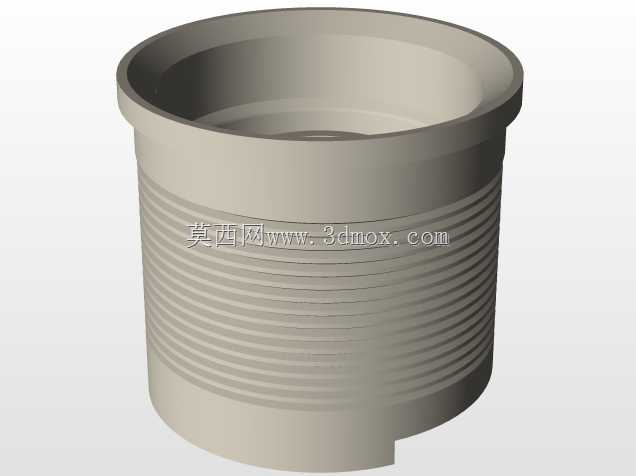

　　建模过程中需要重点控制几个安装边界。首先是面板开孔直径，螺纹筒体的外径决定了开孔尺寸，开孔过大会造成按钮晃动，开孔过小则无法装入或划伤螺纹；其次是面板厚度适配范围，筒体有效螺纹长度要覆盖常见操纵盘板材厚度，并给锁紧件留出压紧余量；再次是按钮后侧接线与微动开关的空间，筒体末端不能与面板后方的线束、端子排或控制板发生干涉。若用于密集排列的轿厢操纵盘，还需核对相邻按钮中心距，保证椭圆装饰座互不重叠，手指按下一个按键时不会碰到周边楼层键。

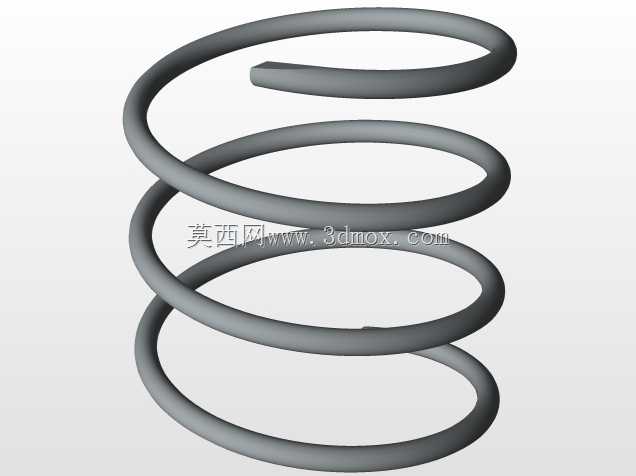

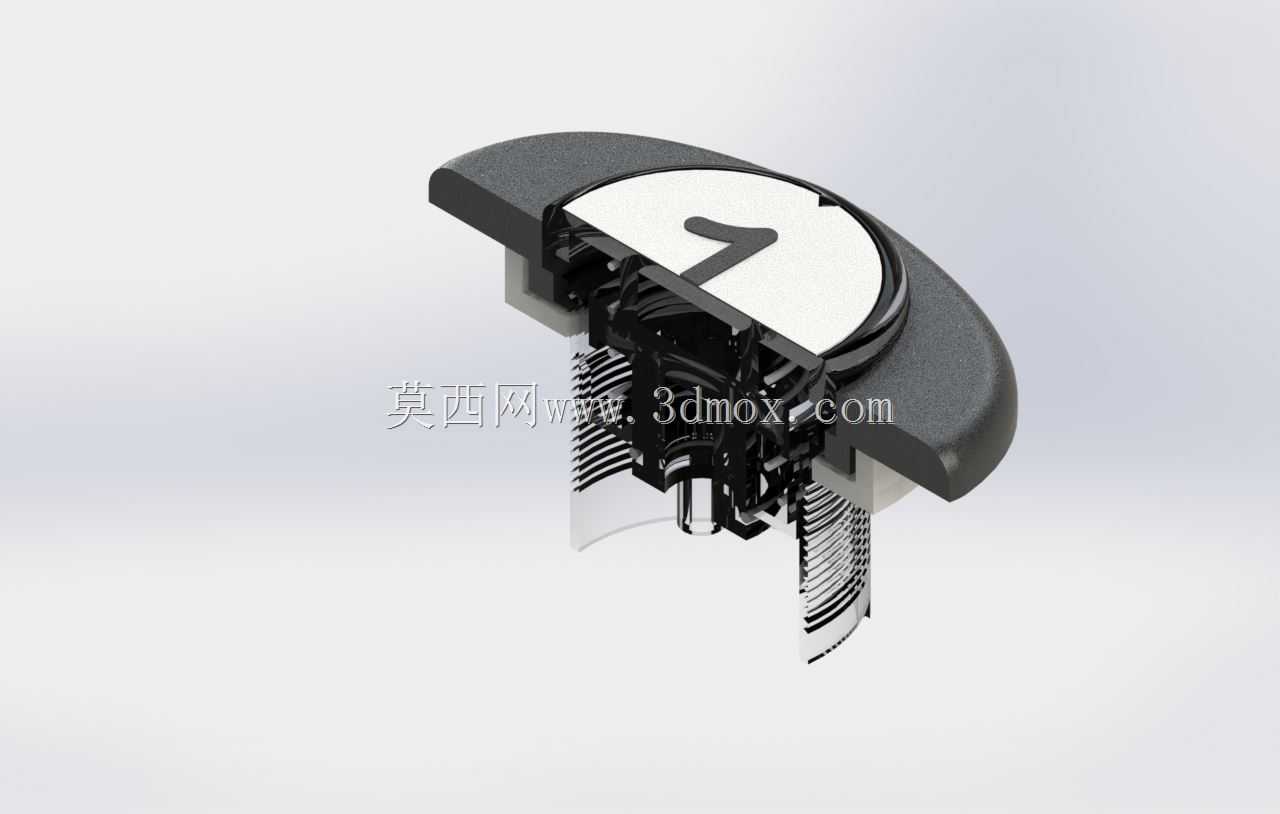

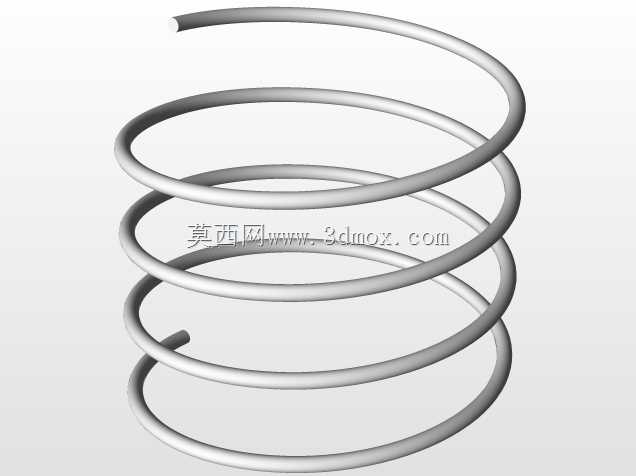

　　功能设计上，这类按钮通常不是让面盖直接推动导线触点，而是通过内部按键柱、复位弹簧和微动开关完成信号触发。乘客按下字符面后，活动件沿筒体轴线移动，压缩弹簧并触发行程开关；松开后，弹簧推动面盖回位，开关断开或保持登记信号，具体逻辑由电梯控制板决定。三维结构中应保留合理的轴向行程，行程过短会产生触感生硬、误触发问题，行程过长则会让按键松垮，并增加开关超程损伤风险。径向间隙同样关键，活动面盖与固定装饰座之间既要能自由滑动，又不能因温差、粉尘或装配偏差出现卡滞。

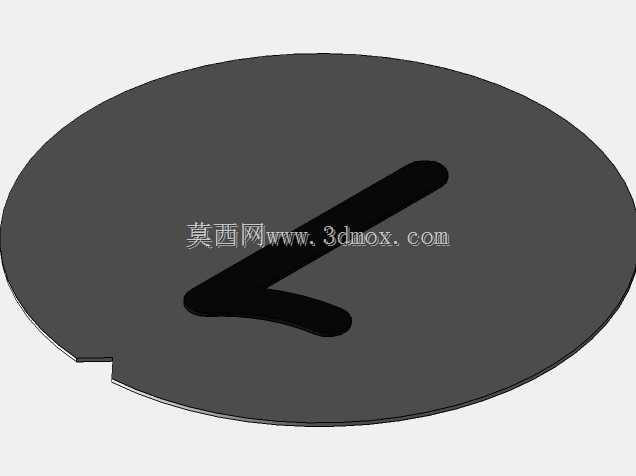

　　外观面的层次划分也服务于实际使用。黑色椭圆底座承担耐磨和遮光作用，浅色圆形字符面提供高对比度数字显示，中间浅色环带形成视觉边界，使乘客在人流拥挤或视线较低时仍能定位按键。若项目采用背光方案，字符件可选用透光材料，下方设置LED导光空间；若采用机械刻字或丝网印刷字符，则需要在面盖表面预留字符深度或印刷平面，避免圆弧过大导致标识变形。按钮顶部轮廓不宜过高突出，过高虽然容易按压，但在搬运货物、推车进出轿厢时容易被碰撞，过低又会影响盲人或戴手套乘客操作，因此装饰座与字符面的高差需要在人机交互和防碰撞之间取得平衡。

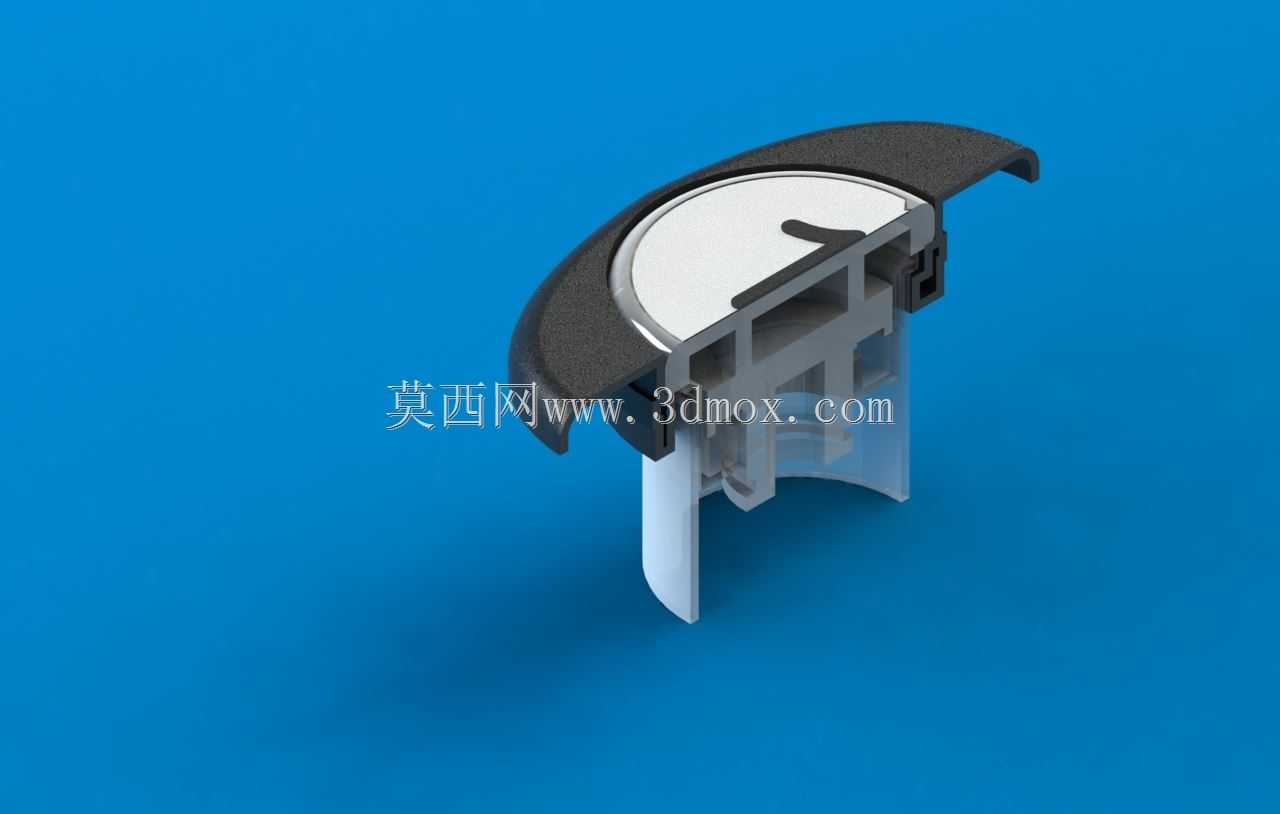

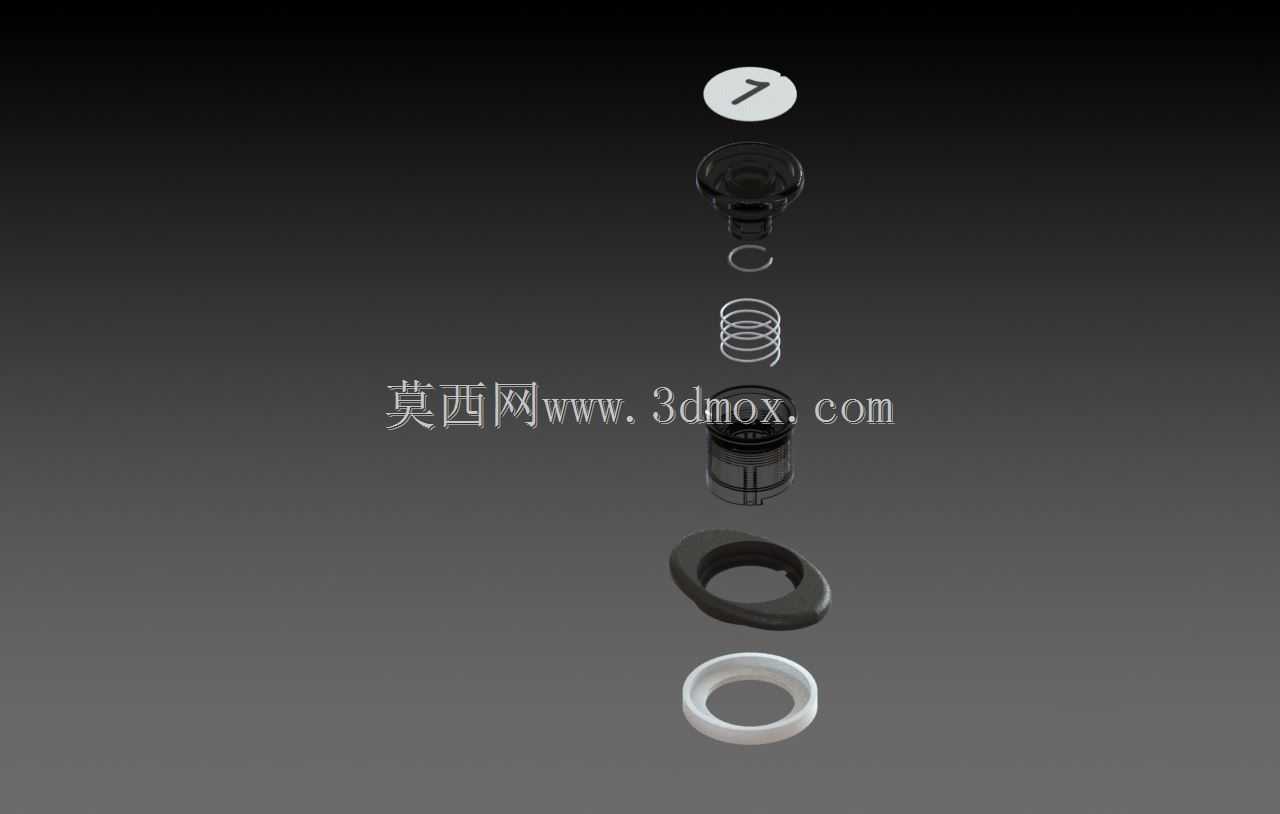

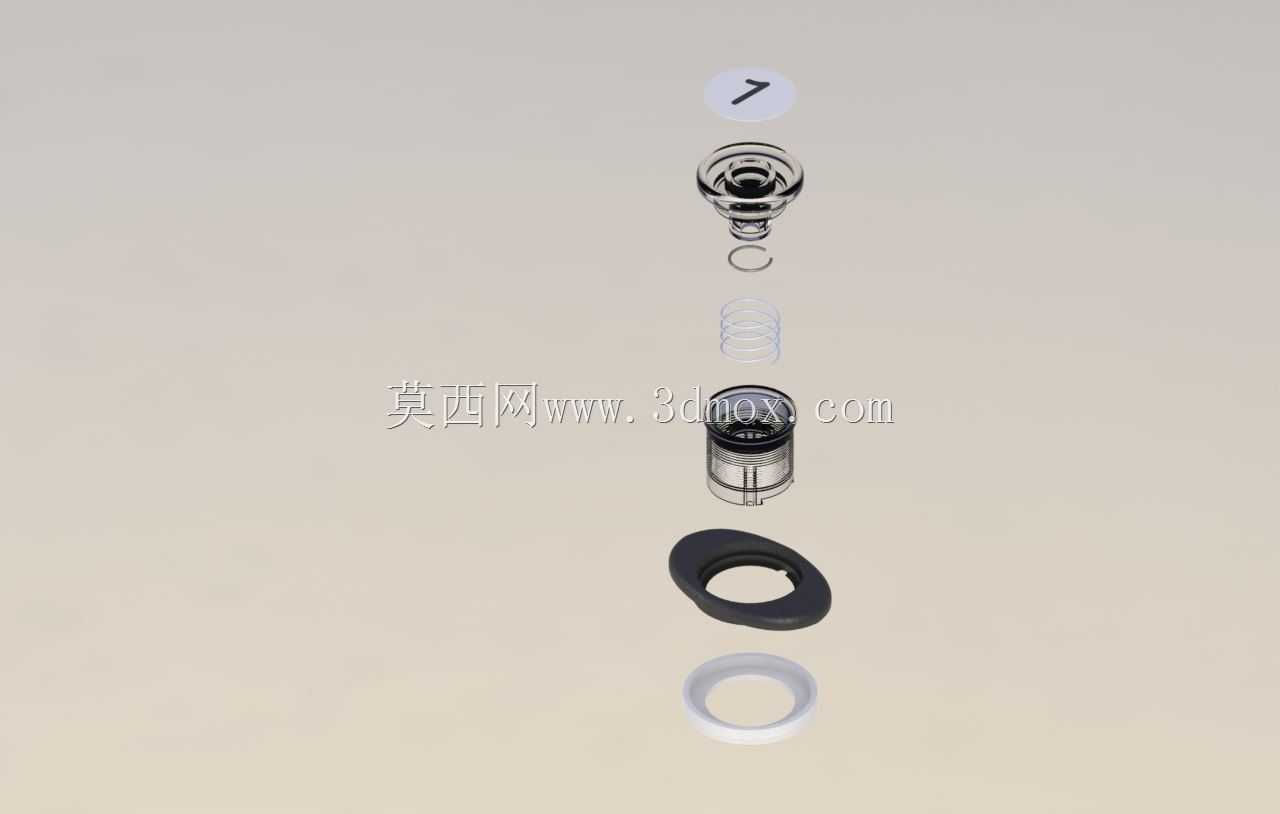

　　从维修角度看，螺纹筒体结构支持从面板前侧或后侧拆装，具体取决于配套卡件形式。设计时应让外部字符面盖、装饰座、内部活动芯、弹簧和开关基座形成明确的装配层级，避免在三维模型中把所有零件做成单一实体。对于需要批量选型的电梯厂，按钮外径、螺纹规格、接线端子位置和背部插装方向都应标准化，这样同一套面板可以适配普通楼层键、关门键、报警键等不同字符面，只更换标识件而不改安装孔。

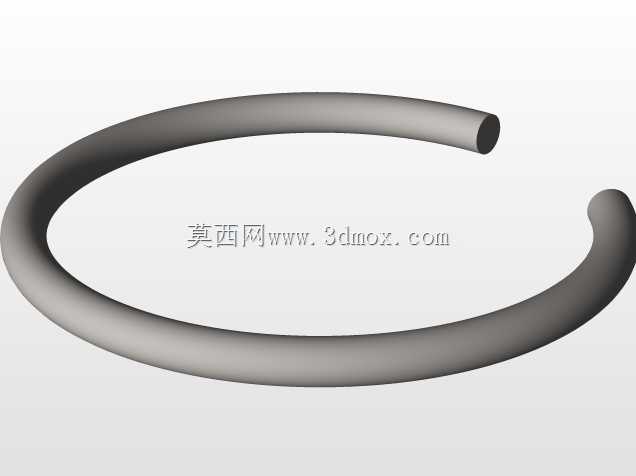

　　在工程应用中，该类按钮还需考虑公共建筑场景下的清洁与防护。轿厢面板经常擦拭，按键边缘应避免深槽和尖角；螺纹筒体与面板之间可增加密封圈或弹性垫片，减少灰尘、液体从开孔处进入控制盒。对于医院、商场、地铁站等高人流场所，按键面材料需耐受频繁按压和消毒剂清洁，结构上则要保证百万次级往复动作后仍无明显松旷。模型重建时，应把椭圆座的包络面、圆形按键的同轴关系、螺纹段长度、背部接线高度以及按压方向统一表达，以便后续完成面板开孔图、装配干涉检查和人机布局校核。
