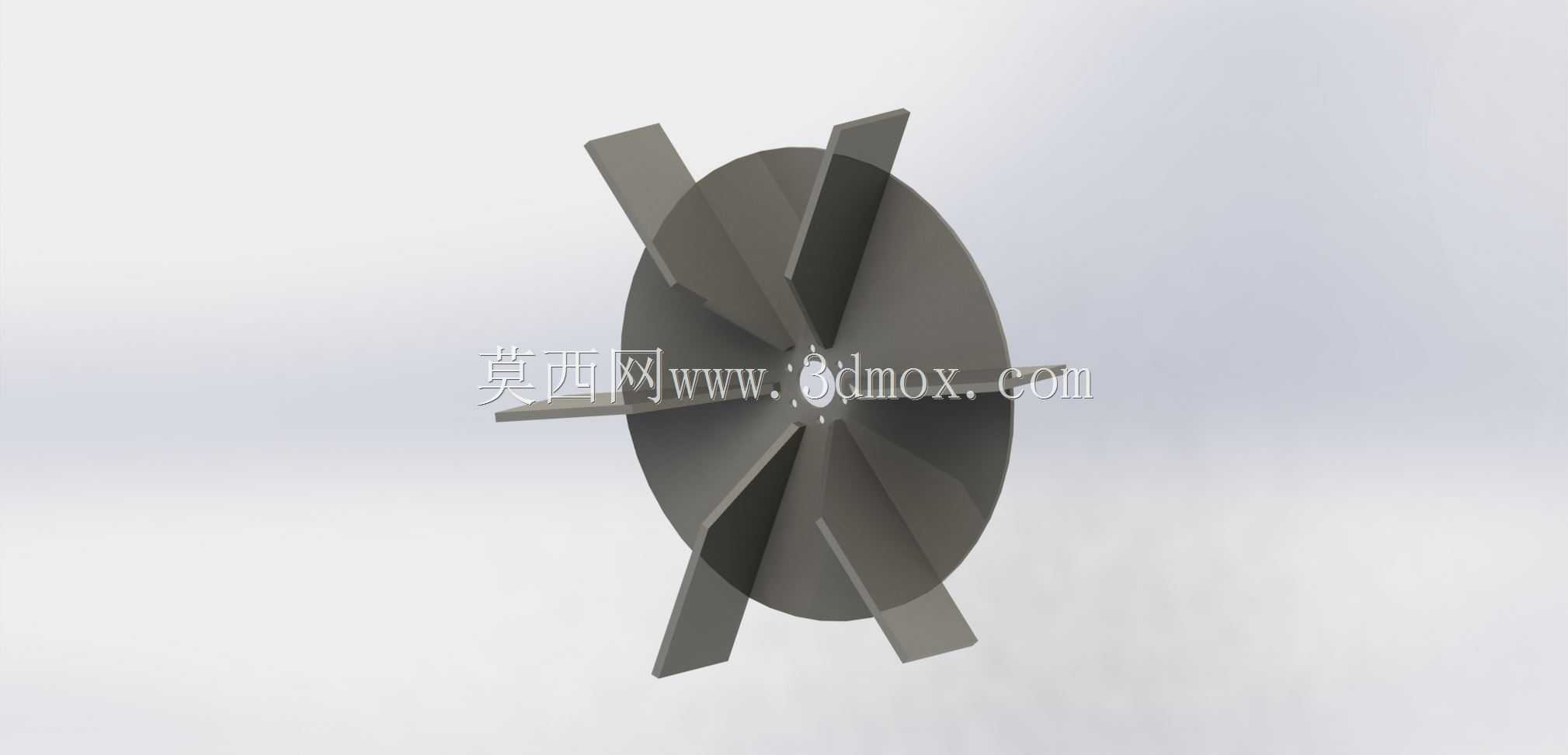

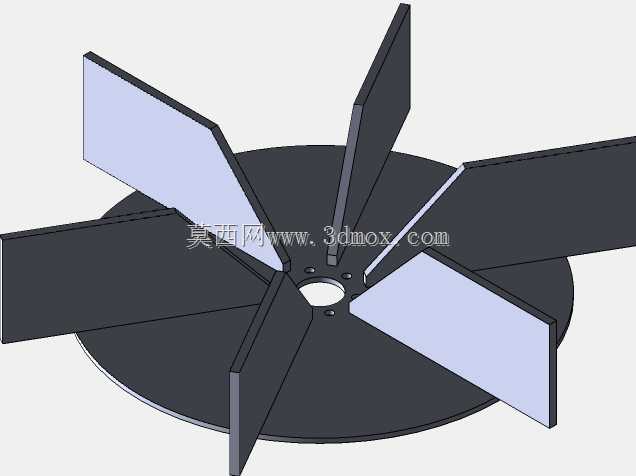

该叶轮结构面向空气抽吸、排风输送以及小型流体通道内的能量转换场景,属于开式轴流涡轮的典型构型。整体由中心轮毂、径向圆盘基体和多片平直叶片组成,叶片沿圆周方向均布,并从圆盘两侧向外伸出,形成贯穿式的径向叶栅。与封闭蜗壳或带轮罩的风机不同,该结构没有外圈护带,叶片端部直接暴露在流场中,适合在安装空间受限、通道截面较宽且允许少量端部泄漏的设备中使用。
从实际用途看,这类构件可用于空气抽取、废气引导、局部通风、轻型物料输送前级以及小型水轮机试验装置。其工作逻辑并不依赖复杂曲面叶型,而是通过圆盘旋转带动叶片推动介质,使流体沿轴向或近轴向获得连续动量。叶片采用直板形式,制造上更接近钣金切割后焊接或整体铣削的思路,维护时也便于检查叶片根部裂纹、积灰和变形。对于需要快速验证流道方向、转速匹配和安装干涉的设计阶段,这种几何形式能够降低建模与加工复杂度。
结构设计上,中心轮毂承担扭矩输入,圆盘则为叶片提供连续支撑面。叶片跨越圆盘布置,使两侧均有有效作用面,旋转时可在圆盘前后同时参与流体推动,提高单级构件在宽通道内的覆盖范围。叶片与圆盘交接处是应力集中区域,实际工程中应根据材料和载荷设置圆角或焊接补强;若采用钣金焊接,需控制焊脚高度,避免焊道侵入流道造成额外扰动。若采用铸造或整体加工,则应关注叶片根部厚度向端部的过渡,保证转动时质量分布均衡。
外形边界方面,模型最大轮廓由叶片外端旋转直径决定,轴向尺寸主要受叶片宽度和中心圆盘厚度控制。安装时需要在叶轮外径与壳体或通道壁之间保留均匀径向间隙,间隙过小会因制造公差、轴系挠曲或振动导致刮擦,间隙过大则会增加叶端回流,降低输送效率。轴向两侧也应预留进流和出流空间,避免叶片过于贴近弯头、挡板或紧固件,否则入口流场会被预旋和局部遮挡破坏,带来噪声与效率下降。
轴孔与连接方式是安装边界的核心。中心孔需要与驱动轴形成可靠配合,键连接、锁紧螺母或端面压紧均可作为传力方案。选型时不能只看叶轮直径,还需校核转速、材料密度、叶片质量差和动平衡等级。开式叶片对不平衡量较敏感,尤其在悬臂轴布置中,微小的质量偏心会放大轴承载荷。工程应用中通常在装配后进行动平衡修正,并在叶片表面预留去重区域,但去重位置不应削弱根部承载截面。
从流道配合角度,该叶轮更适合短距离、低阻力、大通道的空气输送任务。若用于含尘气流,直板叶片表面不易形成复杂积灰死角,但颗粒冲击会集中在叶片前缘和外伸段,应根据介质特性选用耐磨材料或增加表面处理。若用于小型水力能量回收,水的密度远大于空气,同样转速下叶片载荷会显著提高,必须重新校核盘体厚度、轴孔强度和连接可靠性,不能直接按风冷叶轮的经验套用。
三维建模时,应优先保证叶片阵列角度、中心轴孔、圆盘同轴度和叶片对称关系。叶片可通过基础拉伸体建立,再按圆周阵列生成;根部圆角、轴孔倒角和焊接间隙需在后期细节中补充。对于结构分析,可将轴孔内表面作为约束区域,在叶片表面施加压力载荷,并重点观察圆盘与叶片交接处、键槽边缘以及轮毂外圆的应力分布。通过这种简化而明确的构型,设计人员能够较快完成流道布置、运动干涉检查和样机方案验证。
