该闭式离心叶轮主要面向公用设施通风、局部排气以及低压抽气场景,常见于楼宇排风、设备冷却风道、工业局部除尘前段、小型锅炉引风或普通空气输送系统。与开式叶轮相比,这种带前后圆盘的封闭结构能够减少叶片两侧气流向轮盘间隙泄漏,使气流在叶片通道内获得更稳定的加速与转向,因而在输送含轻微粉尘、纤维碎屑或较大颗粒的气体时,效率和运行稳定性更有优势。实际选型时,它并不适合处理长枝条、绳状缠绕物或高浓度硬质磨料;若入口混入树枝、布条等长物体,容易在叶片进口处卡滞,造成动平衡破坏。

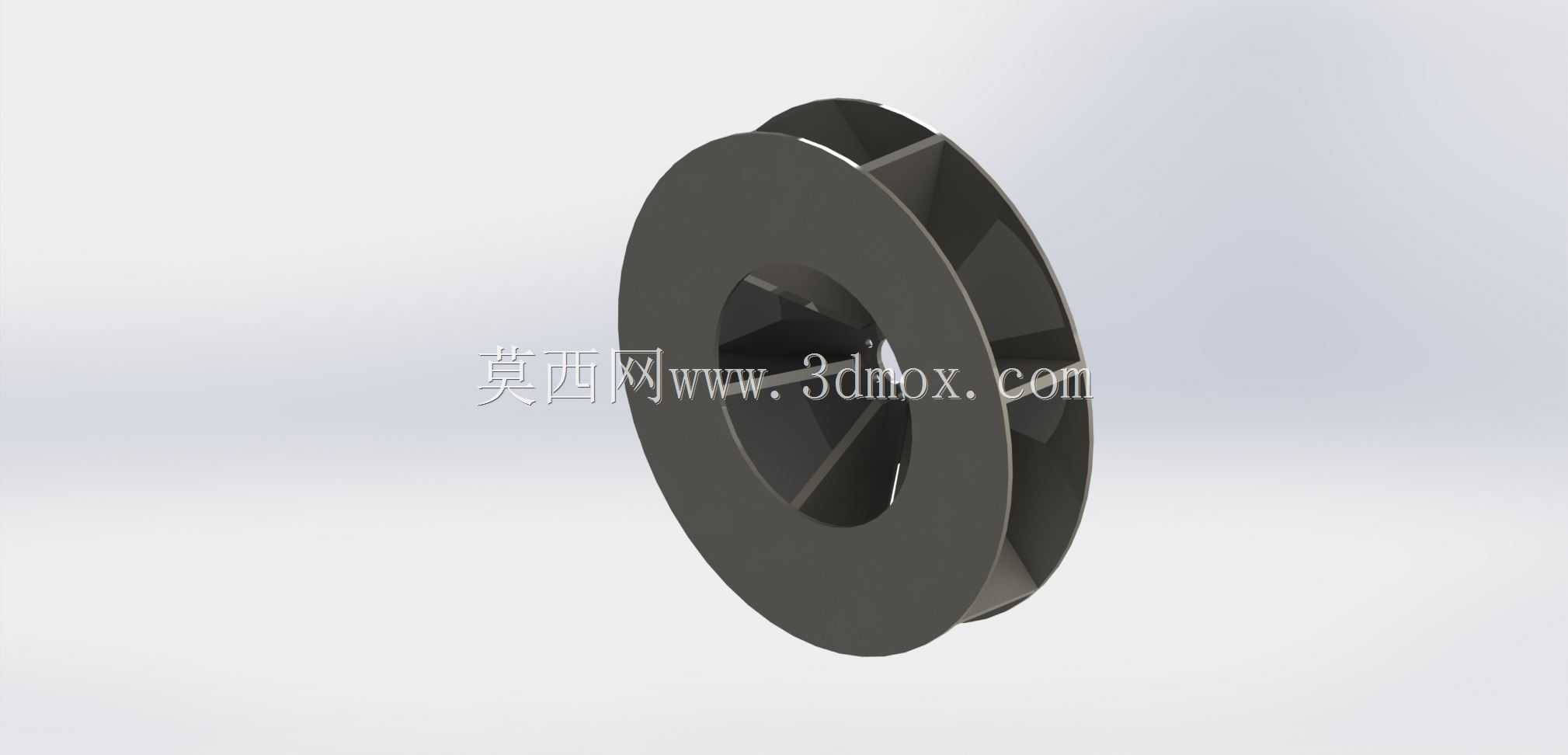

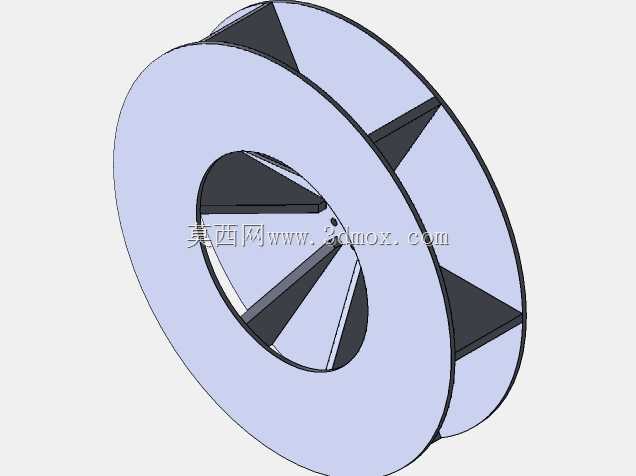

从结构上看,模型由后盘、前盘、中心轮毂以及多片径向或近径向叶片组成。后盘承担叶片固定和扭矩传递作用,前盘形成收敛或近似封闭的流道边界,中间轮毂用于与电机轴或传动轴连接。叶片在两盘之间均匀分布,气流沿轴向或近轴向进入叶轮中心区域后,被叶片带动旋转,在离心力作用下沿径向向外流动,最终以较高速度进入蜗壳,再经扩压转化为静压。该类叶轮的叶片数量、出口宽度和进口直径直接决定流量、压力曲线以及抗堵塞能力:叶片较少、通道较宽时,通过颗粒的能力增强,但风压和效率可能下降;叶片较多、通道较窄时,气流导向更好,压力特性较硬,却更容易被杂质堵塞。
建模时应优先保证旋转体的对称性和叶片阵列一致性。轮毂内孔、键槽或紧定螺钉位置需要与驱动轴系匹配,轴伸长度、轮毂外径和后盘背面间隙要结合轴承座、电机端盖及密封结构校核。叶轮外径决定设备最大安装回转空间,前盘进口直径则与进风口集流器形成配合边界,二者之间通常保留小而均匀的径向间隙,以降低回流损失。安装到蜗壳内时,还要检查叶片出口与蜗壳舌部的距离,避免运行中发生擦碰;若用于高速传动,应在结构设计阶段考虑盘体厚度、叶片根部圆角和焊接或铸造连接强度。
在工艺实现上,这类叶轮可采用钢板焊接、铸铝、铸铁或注塑方式制造。钢制焊接叶轮适合较高温度和较强负荷场合,需控制叶片与前后盘连接焊缝的变形;铸造叶轮适合批量生产,复杂曲面和圆角过渡更容易整体成形;塑料叶轮则多用于低温、低压和腐蚀环境,但要校核转速升高后的盘体刚度。无论采用哪种工艺,转子完成后都应进行静、动平衡修正,尤其是后盘外缘、叶片出口端和前盘环面,对不平衡量较敏感。
设计校核还应关注轴向力与入口气流状态。闭式叶轮在运行中前后盘压力分布不完全相同,会产生指向进口侧或背侧的轴向载荷,选型轴承或电机时不能只按扭矩计算。入口若设置集流器,应使气流平顺进入叶片通道,避免急转弯造成局部涡流和噪声。对于排气系统,叶轮与壳体之间的密封间隙、检修口位置以及颗粒沉积区域也需要提前考虑。宽流道设计虽然允许通过较大颗粒,但粉尘可能附着在叶片内侧或前盘拐角,长期运行后会引起振动增大,因此在含尘工况下应保留清理维护空间。
三维结构表达中,应重点还原叶片型面、前后盘包覆关系、轮毂孔位和叶片根部过渡。曲面建模时可先建立单叶片实体,再按圆周阵列生成其余叶片,随后与前后盘、轮毂合并;对焊接件,可保留分体结构以便出工程图和标注焊缝;对铸件,则应统一壁厚并增加拔模斜度与过渡圆角。装配边界方面,除叶轮本身外,还要同步考虑轴径、键连接、锁紧螺母、进风集流器、蜗壳宽度和侧向检修尺寸,使模型不仅用于外观展示,也能服务于风机动轮选型、结构干涉检查和制造工艺分析。
