连续输送用螺旋绞龙叶片轴结构

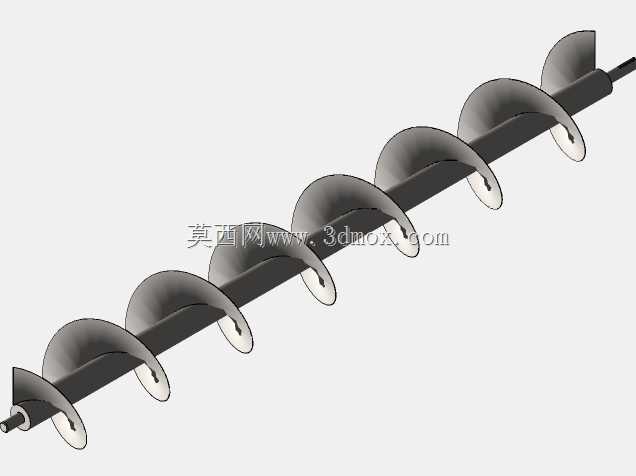

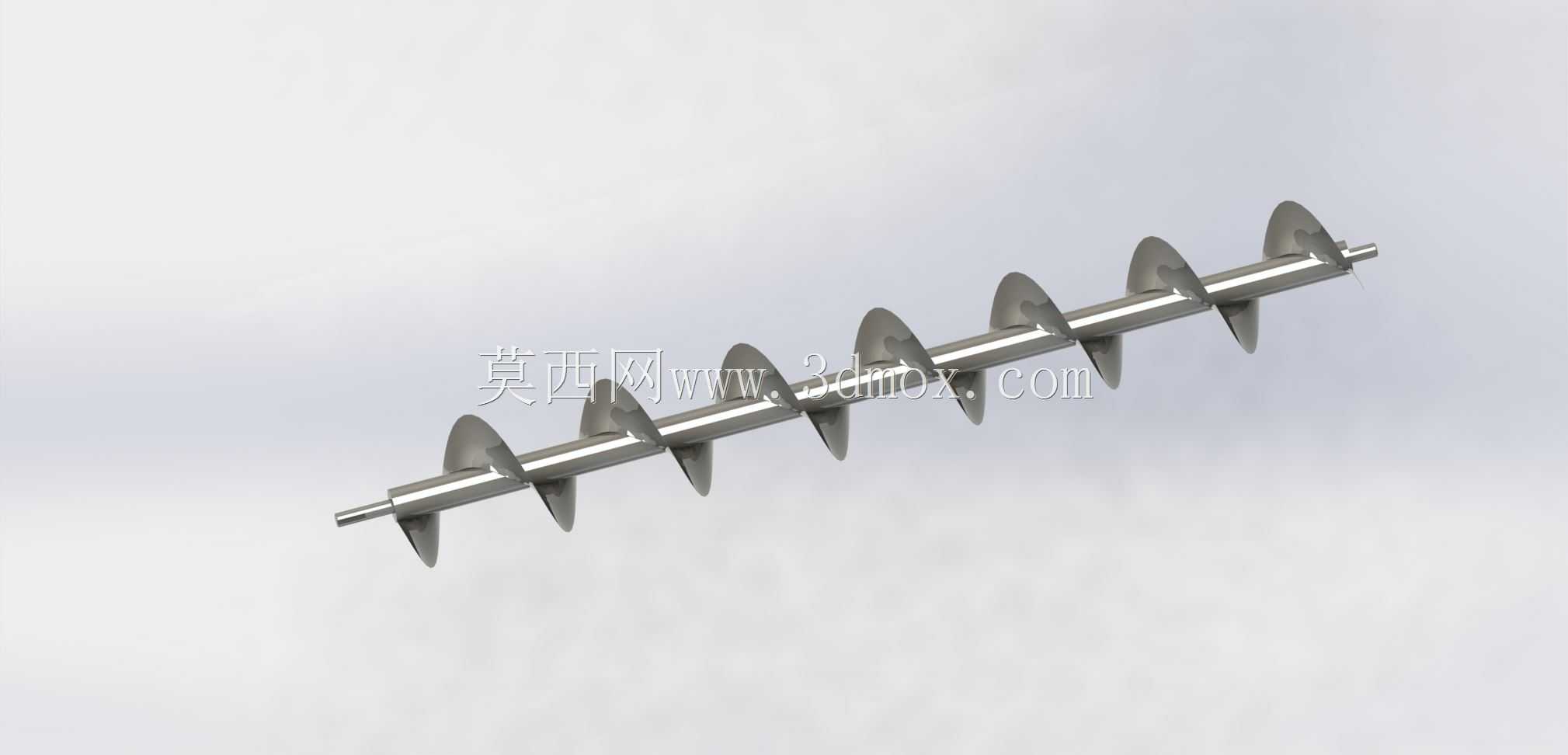

　　该结构呈现的是一根典型的连续螺旋输送轴，也就是工程现场常说的绞龙轴。主体由中心圆轴和沿轴向连续盘绕的螺旋叶片构成，叶片外缘形成稳定的推送轨迹，物料进入槽体或管体后，会随着叶片旋转被沿轴向推移。这类结构并不依靠复杂的外部执行机构完成输送，而是利用螺旋面的连续升角，把旋转运动转化为颗粒、粉体或半流体物料的直线位移，因此在粮食、饲料、水泥、煤灰、化工粉料、污泥处理以及小型给料装置中都很常见。

　　从实际布置来看，螺旋轴通常安装在U型槽、圆管或封闭机壳内部，两端通过轴承座支撑，一端连接减速电机或链传动机构。中心轴需要承担扭矩、叶片自重以及物料阻力，轴径不能只按外观比例确定，还要结合输送长度、叶片直径、物料堆积密度和转速进行校核。模型中轴端伸出的直段可作为联轴器、链轮或轴承安装位，设计时应明确轴伸长度、键槽位置、止推方向以及密封空间。若用于较长距离输送，中间还可能增设吊挂轴承，以降低轴的挠曲；若输送距离较短，则可采用两端支撑方式，使结构更紧凑。

　　螺旋叶片是该部件的功能核心。叶片的外径、螺距、厚度和升角直接影响输送能力。外径决定物料参与推进的截面积，螺距决定每转一周物料理论上被推进的距离，转速则共同决定单位时间输送量。对于流动性较好的颗粒物料，可采用较大螺距和较高转速；对于易压实、黏附或磨蚀性较强的物料，则需要降低转速、增大叶片与槽体间隙，并考虑叶片耐磨处理。叶片与中心轴之间通常采用连续焊接，焊缝需承受物料反作用力和交变扭矩；在重载工况下，叶片根部可增加加强段，或采用厚叶片、耐磨钢板以及表面堆焊方式提高寿命。

　　建模时应先确定中心轴轴线，再按输送方向建立螺旋扫掠路径。叶片不是简单的环形平板阵列，而是具有固定导程的空间曲面，相邻叶片在轴向上保持连续过渡。若采用等螺距设计，物料推进速度相对稳定，适合常规给料和输送；若需要在某一段增强搅拌、破碎或防架桥能力，可采用变螺距、变直径或附加桨叶的形式。该模型表现为等距连续螺旋，外形简洁，适合作为标准绞龙的基础结构件，也便于在此基础上扩展端部法兰、中间吊挂、密封座和驱动接口。

　　安装边界方面，螺旋叶片外径与机壳内壁之间需要保留合理间隙。间隙过小，物料中的硬块或加工误差会造成叶片刮壳，运行时出现摩擦、异响甚至卡滞；间隙过大，则会增加物料回流，降低输送效率。对于粉料和小颗粒物料，间隙通常按叶片直径、物料粒度以及壳体制造精度综合选取。中心轴的同轴度也很关键，若两端轴承孔不同轴，长轴旋转时会产生偏摆，使叶片外缘与壳体间隙周期性变化，严重时会导致局部磨损和轴承发热。

　　在设备用途上，这种螺旋轴既可作为水平输送机的核心部件，也可倾斜布置用于上料。水平输送时，物料主要受叶片轴向推力和槽底摩擦力作用；倾斜输送时，重力回料会增加，输送效率随倾角增大而下降，因此需要根据角度调整螺距、转速和机壳封闭形式。垂直提升虽然也可采用螺旋结构，但对转速和机壳配合要求更高，普通绞龙轴不宜直接照搬垂直工况。若用于污水处理中的污泥输送，还应考虑物料黏滞性，叶片表面可能需要降低粗糙度或采用防黏附材料；若用于高温物料，则要关注轴和叶片的热膨胀，预留轴向伸缩空间。

　　从结构设计思路看，螺旋绞龙的优势在于封闭输送、布置灵活、占用断面小、可多点进料和卸料。它不像皮带输送机那样依赖宽大的通道，也不像斗式提升机那样需要料斗装载，适合在设备内部完成短距离、连续、定量的物料转移。与输送能力相关的不仅是几何外形，还包括进料口位置、出料口开度、槽体衬板、驱动扭矩和过载保护。进料若不均匀，容易在螺旋起始段形成堆料，造成叶片埋入过深、启动载荷增大；出料若受阻，物料会在壳体内挤压，带来堵转风险。

　　三维结构检查时，应重点确认螺旋叶片的旋向与驱动转向是否匹配。左旋叶片和右旋叶片在相同转向下推送方向相反，若装配时旋向判断错误，设备会出现反向送料或进料口积料。叶片首尾与轴端的距离也需要结合轴承、密封和进料区域保留，不宜让叶片直接伸入轴承位置。对于需要清洗的食品或医药相关场景，还可在该基础上调整为无死角焊接、抛光叶片和可开盖槽体；对于矿山、建材等磨蚀场景，则应优先保证叶片厚度、耐磨层和检修空间。

　　整体而言，该模型抓住了绞龙轴最核心的几何特征：连续螺旋面、中心承载轴和两端安装轴段。它既可用于螺旋输送机的方案布局，也可作为给料机、搅拌机、卸料器中的工作部件参考。后续细化时，需要把叶片直径、轴径、螺距、有效输送长度、轴伸尺寸、轴承跨距、壳体间隙和驱动接口逐项落实，才能使外观模型转化为可制造、可装配、可稳定运行的机械结构。
