带内螺旋强制拖拽的旋转分级筛筒

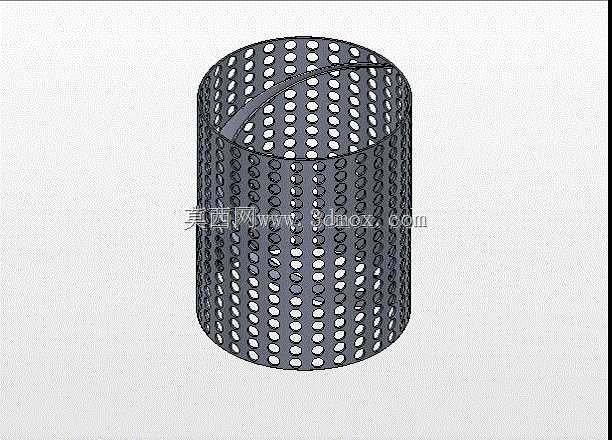

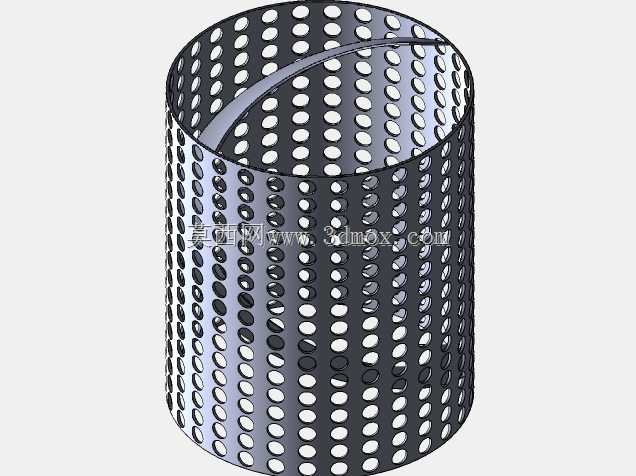

　　这个圆筒形构件面向细颗粒物料的干法或半干法分级作业，常见于小型粉体生产线、实验室分选台架、食品粉料清理回路以及轻比重颗粒的风选配套环节。筒体名义直径取25mm，属于小流量试验级或微型给料支路的规格，整体为直立薄壁圆筒，外圆周按规则行列冲制贯通圆孔，孔阵沿周向均匀排布、沿轴向逐行错开，既保证周向任意角度都有稳定的通流面积，也避免长条物料沿单一孔列卡滞。筒壁内侧布置连续螺旋导叶，导叶从筒体下端进料区沿内壁向上盘旋延伸至上端排料区，螺旋升角经过匹配：当筒体以设定转速回转时，贴壁物料在离心力作用下压向孔面，细颗粒穿过筛孔进入外侧收集腔，未能透筛的粗颗粒或缠绕性杂质则被螺旋叶片持续轴向推送，不会在筒内形成堆积死区，这也是该结构区别于普通固定冲孔筛筒的核心——不靠物料自重滑移完成输送，而是通过内螺旋强制拖拽，保证低流动性、含纤维、略带湿度的物料也能稳定走完分级行程。

　　建模时先以薄壁圆筒为基体，周向孔阵采用阵列驱动：先建立单孔切除特征，沿周向做圆周阵列得到首圈孔组，再沿轴向做线性阵列，相邻圈孔位错开半个孔距，保证开孔分布均匀且筒体剩余筋带连续，避免大面积开孔后筒壁刚性被过度削弱；冲孔边缘保留微小翻边余量，实际加工中冲孔翻边还能小幅提升筒壁截面惯性矩。内螺旋导叶采用螺旋线扫描生成，导叶外缘与筒内壁做贴合约束，叶根处设置过渡圆角，减少粉料在叶根拐角处的挂料残留；导叶两端分别做收头处理，进料端导叶圆滑切入料层，降低物料进入螺旋通道时的冲击，排料端导叶延伸至筒口平齐，粗料到达终点后可直接卸入端部集料槽。筒体上下端预留连接止口，止口直径与筒体外径保持同轴，端面加工基准统一，方便与回转支承、驱动端盖做止口定位装配；筒壁厚度按小孔径冲孔工艺选取，兼顾冲孔模具寿命与筒体刚性，开孔率在保证通流能力的同时，让纵向筋条和环向筋带形成网格状承力骨架，筒体回转时受物料离心载荷不会出现明显圆度变形。

　　现场布置时该筛筒通常倾斜或竖直安装在分级机壳体内，筒体外侧留有环形风腔或集料夹层，透筛细料靠重力或辅助气流送出，筒体内腔中心可通入上升气流，轻细粉被气流扬起后穿过孔眼，重粗料沿内壁被螺旋向上推送，实现按粒径与比重的双重分级。安装边界上，筒体两端轴颈或法兰的同轴度需要控制，避免高速回转时多孔筒壁出现偏摆蹭刮壳体；筒内螺旋的旋向必须与筒体转向匹配，反向装配会导致物料向进料端回推，完全失去输送能力。针对易粘壁物料，筒壁冲孔可做镜面抛光或喷涂防粘涂层，孔眼采用外小内大的锥孔形式，减少颗粒嵌孔堵网的概率；检修时筒体可从端部抽出，清理孔眼和螺旋叶面的残留料层，无需拆解整个分级腔。结构设计上没有额外复杂传动件，所有分级、输送功能都集成在同一个回转筒件上，零件数量少，动平衡容易保证，小直径规格下即使转速偏高，整机振动也能控制在较低水平，适合配套小型精密分选设备使用。
