山地自行车后拨链变速器精细结构

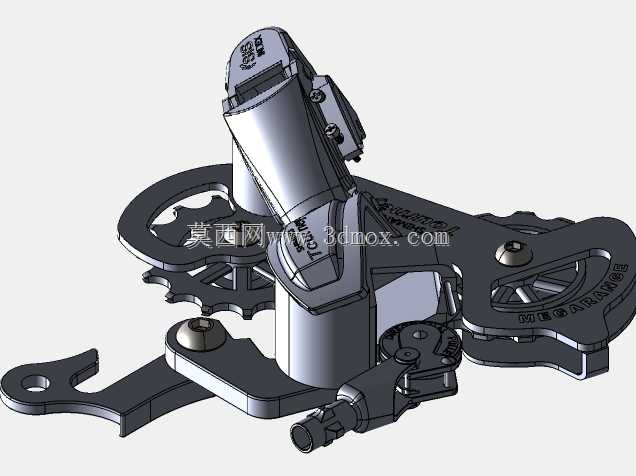

　　这套三维结构呈现的是自行车外变速系统中负责链条切换的后拨链器，也就是日常骑行里常说的后变速器。它安装在车架后轮轴附近的尾钩位置，是多速自行车传动链路上不可缺少的执行部件，核心作用是在骑行者操作指拨或转把后，拉动变速线改变导臂位置，把链条导向不同齿数的飞轮片，从而改变牙盘与飞轮之间的传动比，让骑手在爬坡、平路冲刺或缓行巡航时都能找到合适的踩踏阻力。

　　从实际装车边界来看，后拨链器的安装基准集中在尾钩铰接孔处。模型左侧带孔的安装耳就是与车架尾钩贴合的部位，孔位用于穿入固定螺栓，安装面需要与尾钩端面保持平行，否则会造成导轮与飞轮片不对中，出现换挡迟滞、跳齿或链条摩擦飞轮齿尖的问题。设计时必须围绕这个铰接点确定整个拨链器的摆动范围：上部平行四边形连杆机构控制拨臂横向移动，使导轮在飞轮各片之间平移；下部弹簧张紧结构则负责吸收链条松边余量，在飞轮从小片切换到大片、链条所需长度变化时，始终把链条压在合适张力范围内，避免颠簸路况下链条拍打车架或脱落。

　　模型中可以清楚看到上下两个导轮的布置。靠近飞轮的上导轮主要承担链条导向，其齿形需要与不同规格链条的滚子节距匹配；下导轮更多参与链条张紧和回绕，两个导轮共同构成链条的绕行路径。导轮中心距、导轮相对飞轮的间隙以及导板长度，直接决定可兼容的飞轮最大齿数差。长导臂版本通常用于大齿数范围的山地车飞轮，能够容纳更多链条长度变化；短导臂则更偏向公路车或齿数跨度较小的配置，换挡动作更干脆，颠簸中导臂摆动量也更小。在结构建模时，导板内侧需要留出链条侧板的通过间隙，既要防止链条侧向窜动，又不能在脏污、泥沙进入后出现卡滞。

　　上部的平行四边形连杆是后拨链器实现精确换挡的关键。它不是简单地让导臂直线横移，而是通过四根连杆形成受控的空间运动轨迹，使上导轮在靠近不同飞轮片时保持合理的齿尖距离。连杆转轴处通常设置复位扭簧，变速线拉力与弹簧回复力相互平衡：拉线时导臂向大飞轮方向移动，放线时弹簧把导臂推回小飞轮方向。模型中连杆、铆钉、限位块和线芯调节结构的位置都需要在装配阶段反复校核，因为任何一个转轴的同轴度偏差，都会放大为导轮末端的横向错位，影响换挡手感。

　　外部壳体部分除了形成防护，还承担走线、容纳弹簧和连接安装座的功能。壳体外形并非单纯为了造型，它需要在摔车或侧向碰撞时优先吸收冲击，保护内部连杆；同时壳体与导板之间要留出泥水排出通道，避免越野环境中泥沙堆积造成活动关节咬死。安装耳附近通常还设置高低位限位螺钉，用于限制导臂在最小飞轮和最大飞轮处的终点位置，防止链条卷入飞轮与辐条之间，或从最小飞轮外侧脱落。模型在这些细小结构上的还原，有助于理解整车传动系统装配时为什么需要先调限位、再调线芯张力、最后微调导轮间距。

　　从应用场景看，这类部件广泛用于山地车、城市通勤车、公路车和折叠自行车的多速传动系统。选型时不能只看飞轮速别，还要关注尾钩形式、最大容齿量、链条规格、变速拉线比以及车架后下叉空间。若导臂过长，在复杂林道中可能被石块撞击；若导臂过短，大齿数飞轮爬坡时又会因链条张力不足而松垮。三维设计阶段把后拨链器与车架尾钩、飞轮组、链条、后轮和牙盘进行联动装配检查，可以提前发现干涉问题，例如导板在最大飞轮位置是否触碰辐条，安装螺栓是否与尾钩端面冲突，变速线管弯曲半径是否过小导致拉线阻力增大。

　　建模过程中还应重视运动副表达：尾钩安装处是固定铰接，平行四边形连杆各轴为转动副，导轮绕自身轴旋转，弹簧则提供回复力矩。通过这些约束进行运动仿真，可以直观看到链条从最小飞轮到最大飞轮切换时导臂的轨迹、张紧臂的角度变化以及链条包角变化。对结构设计人员来说，这种检查比单纯观察外观更有价值，因为后拨链器的性能并不取决于壳体是否流线，而取决于导轮轨迹、弹簧力矩、限位位置和链条包络是否在整个变速范围内保持稳定。

　　在维护和制造层面，该部件对材料与表面处理也有明确要求。导板、连杆多采用冲压金属件或锻造铝合金，以兼顾轻量和抗冲击；导轮常使用耐磨工程塑料或铝合金，降低链条啮合噪声；转轴、铆钉和弹簧需要具备耐疲劳和耐腐蚀能力。整车长期在雨水、泥砂环境下运行，活动关节处的防尘封和润滑脂保留结构同样重要。若三维模型只保留外形而省略转轴间隙、密封空间和调节螺钉，将无法直接服务于装配工艺、工装检具设计或售后维护分析。

　　总体来看，后拨链器虽然体积不大，却集中了连杆机构、弹簧复位、链条导向、张力补偿和限位保护等多项机械功能。它的设计边界与车架、飞轮、链条、轮组紧密耦合，任何单点尺寸偏差都会影响整车换挡质量。围绕安装孔、导轮轨迹、导板长度和连杆运动空间进行精细化建模，能够为自行车传动系统选型、结构改进、干涉检查以及维修教学提供可靠的三维依据。
