可调式快速压紧夹具肘节夹紧机构

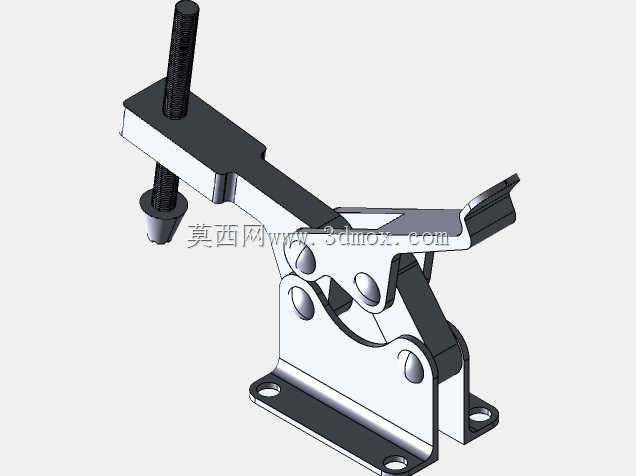

　　这套可调式快速压紧夹具采用水平式肘节锁紧原理，主体由底座支架、四连杆传动臂、操作手柄、可调压头螺杆及复位铰接销轴构成，是工装夹具领域应用极为广泛的一种手动快速夹紧元件。从结构布局来看，底座采用折弯钢板成型，底部开设两个长圆形安装孔，可直接通过螺栓固定在工装台面、焊接变位机工作台或者装配检测工位的基板上，安装孔预留了一定的调节余量，现场装配时能够补偿小范围的孔位加工误差，不需要额外配做定位销即可完成初装，后续若需更高重复定位精度，可在底座侧面追加定位销孔实现刚性定位。

　　夹具的核心传动部分采用经典的肘节过死点锁紧结构，扳动操作手柄向下压合时，多组铰接连杆会依次越过机构死点位置，此时即使作用在压头上的工件反力向上顶推，连杆机构也不会自行松脱，反而会把外力转化为铰接点的锁紧内力，保持稳定的夹紧状态；解锁时只需向上扳动手柄，连杆脱离死点区间即可快速抬起压臂，整个开合动作行程短、操作力小，工人单手即可完成装夹与卸料，相比传统螺栓压板夹紧方式，单件工件的装夹耗时可压缩到一秒以内，在批量重复装夹的工位上能显著降低操作劳动强度。

　　压头部分采用带外螺纹的可调螺杆设计，螺杆穿过压臂前端的导向孔，配合锁紧螺母可以无级调整压头的下压高度，适配不同厚度的工件：当工件厚度偏大时，可将螺杆向上旋入缩短伸出长度；工件较薄时则向下旋出，保证压头接触工件表面时手柄刚好能够压合到死点锁紧位置，获得足够的夹紧力。螺杆底端装配了橡胶或尼龙材质的压头垫，接触工件时不会划伤加工面，同时能增大接触摩擦力，避免工件在夹紧过程中出现侧向滑移，压头垫采用可更换结构，长期使用磨损后直接拧下替换即可，不需要更换整根螺杆。

　　在实际生产场景中，这类夹具常见于钣金焊接工位，用来把待拼焊的钢板、支架零件快速压紧在焊接工装面上，控制焊接过程中的热变形翘起；也大量用于机加工工序的工件装夹，比如钻床、攻丝机工位上固定小型壳体、型材零件，替代繁琐的压板螺栓；在装配线上，它可以用来压紧待胶合、待铆接的部件，等待胶水固化或者铆接完成后再快速松开；检测工位上也常用来把待测工件固定在检验平台上，保证测量过程中工件不会移位。

　　设计这套结构时，首先需要根据工位所需的夹紧力选定对应规格的夹钳型号，连杆铰接点的位置经过力臂配比优化，手柄处施加十几公斤的操作力，即可在压头端输出数百公斤的压紧力，力的放大倍数由各段连杆的长度比例决定。建模过程中需要逐一还原所有铰接销轴的配合间隙，既要保证各连杆转动灵活无卡滞，又要控制铰接间隙不至于过大导致夹紧时出现明显旷量；底座的折弯圆角、加强翻边结构都需要如实建模，这些结构是保证夹钳承受夹紧反力时不变形的关键，若底座刚度不足，锁紧时底座出现翘曲，会直接损失实际夹紧力。压臂的长度决定了压头的水平伸出距离，选型时需要结合工件的轮廓尺寸，保证压头落点正好处于工件需要压紧的区域，同时手柄的活动空间要避开工件、工装的其他部件，防止扳动手柄时出现干涉。整套机构所有运动部件的动作逻辑清晰，连杆之间的运动包络在建模时可通过运动仿真验证，确认手柄全程开合过程中没有零件碰撞，压头抬起后的净空高度足够工人取放工件，适配多品种小批量生产工位频繁换型的使用需求。
