带补偿水箱的逆流式泳池结构

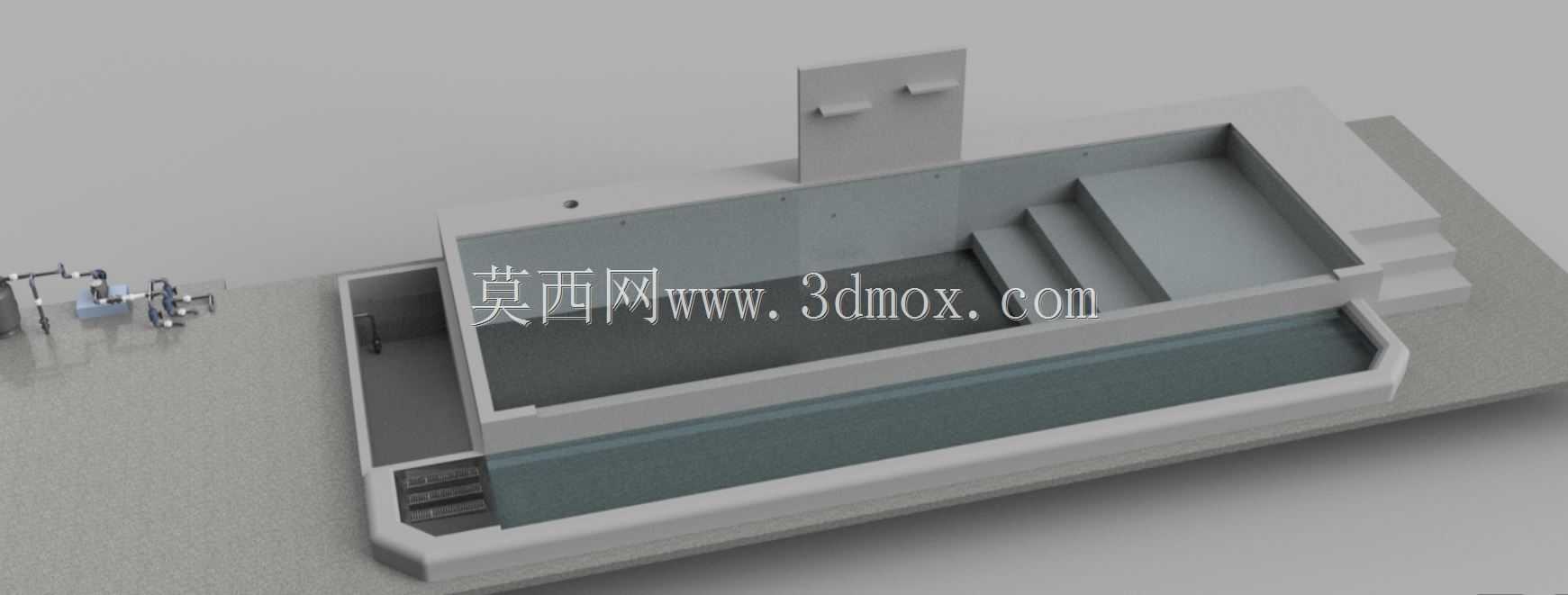

　　该结构围绕小型逆流训练泳池的池体、循环水系统和安装边界展开，核心不是单纯的水池造型，而是把游泳区域、台阶、溢流回水、补偿储水、管道连接和设备安放位置整合在同一套三维布置中。池体采用长方形浅槽形式，内部设置连续台阶，便于人员进出，也可作为不同水深区域的过渡。端部竖立的板件可作为喷水推流装置或控制单元的安装基面，周边留出的低位槽体承担回水、溢流和水量补偿作用，使泳池在持续循环时能够稳定水位。

　　从实际使用场景看，这类泳池适合别墅庭院、健身工作室、康复训练区或小型水上训练空间。与常规大泳池不同，逆流训练池通过定向水流让游泳者在有限长度内持续游动，因此水流组织、回水均匀性和补水能力直接影响训练体验。模型中池体外侧的长条形低位通道可理解为溢流回水槽或补偿水箱的一部分，水面波动后溢入槽内，再经管道进入过滤、消毒和加热环节；处理后的水由端部推流设备送回池内，形成闭环。

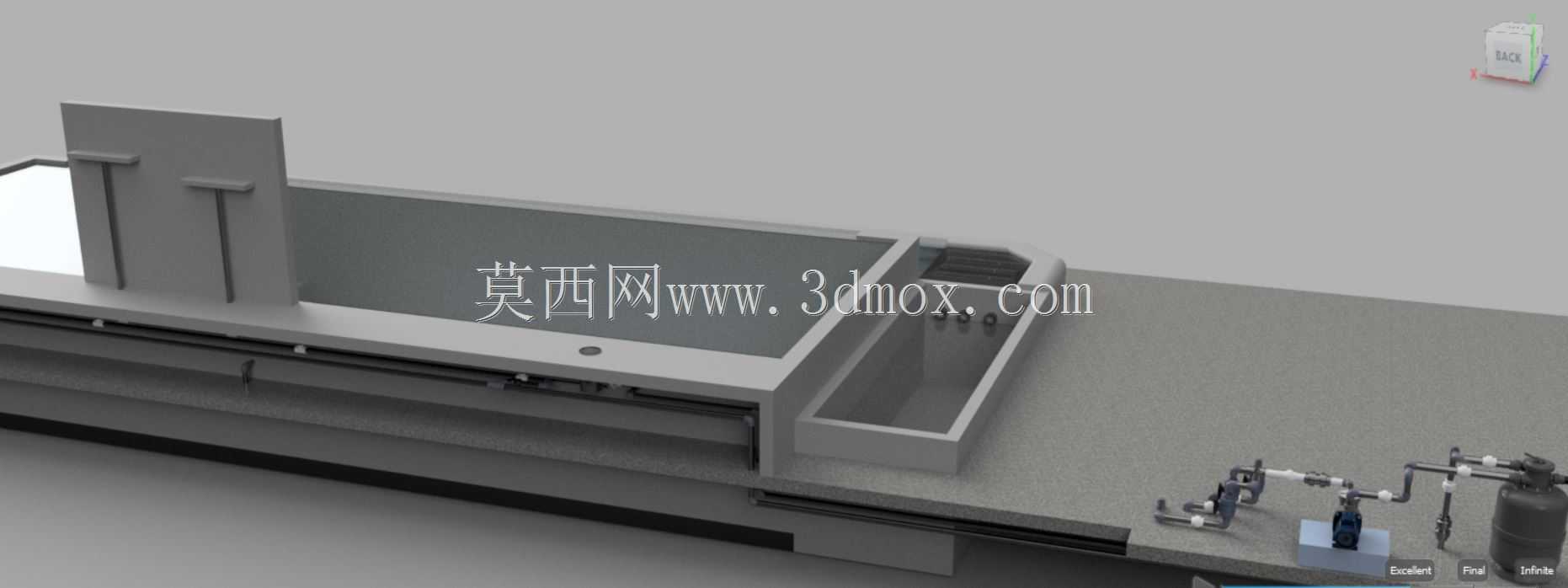

　　补偿水箱的作用需要在布置阶段重点考虑。游泳者入池后会排开一定水量，水面波动、滤罐反冲洗、管道抽空和蒸发损失也会造成水位变化。若没有足够的补偿容积，循环泵可能吸入空气，溢流口也可能在低水位时失效。模型将补偿空间贴近池体布置，能够减少管路长度，并让溢流水在重力作用下快速汇集。工程深化时，需要根据池体水面面积、人数负荷、循环流量和过滤设备反洗水量校核补偿容积，同时保证水箱内部设置检修口、溢流管、补水管和液位控制接口。

　　池体结构设计上，侧壁、底板和台阶应作为整体受力构件考虑。钢筋混凝土方案适合固定式安装，池壁厚度需结合土建设计、水深和周边地面荷载确定；装配式钢板或模块池体则需要校核侧壁抗弯、连接密封和底部支撑。台阶边缘应做圆角处理，避免尖锐磕碰；池内转角宜减少死角，便于清洁和排水。池底应按循环要求设置坡向回水口或排污口，最低点不宜形成积水区。

　　推流端的立面结构不能只按装饰板处理，其背后通常容纳水泵、喷流口、阀门或电控元件。喷流口高度、角度和出口流速决定游泳者所受阻力，过强的局部射流会造成体验不适，过弱则无法形成稳定训练水流。设计时可在端部预留可调喷流模块，使流向沿池体长轴均匀推进。回水结构则应避免集中抽吸，尤其在人员可接触区域，回水口需配置安全格栅，并控制抽吸速度。

　　管路布置在模型中虽然表现为简化通道，但现场深化必须区分重力流管路和压力流管路。溢流回水至补偿水箱多依赖重力，管道坡度、管径和通气条件要保证排水顺畅；水泵吸水管应尽量短直，减少弯头和突变截面，以降低气蚀风险。压力管路上需设置阀门、活接和检修旁通，过滤设备、消毒装置和加热设备周围要保留操作空间。设备区不宜紧贴池壁封闭，应预留滤芯更换、泵体检修和电气接线的位置。

　　安装边界方面，泳池整体外形呈矩形，外围需同时满足人员通行、设备检修和土建施工要求。池体侧边至少应留出管道安装与维护通道，端部设备区需要考虑整机搬运宽度。若布置在室内，还要核对门洞、楼板承重、层高、通风和除湿条件；若布置在室外，应考虑地面排水、防冻、防雨电控和基坑防水。模型台阶位于池内一侧，周边平台应设置防滑铺装，池岸标高与溢流水位之间的关系需要统一，避免池水倒灌或回水不畅。

　　三维建模时，池壁厚度、台阶踏面、槽体宽度、端部板件位置和外轮廓尺寸都应参数化，便于后续按场地调整。水处理设备可以作为独立装配体接入，管路中心线应与池体开口保持关联，这样在池长或槽宽修改后，回水接口能够同步更新。对于结构设计人员，该模型可作为池体分区、水位控制、设备占位和安装间距校核的基础；对于设备选型人员，则可据此反推循环流量、水箱容积、泵坑位置和维护空间。
