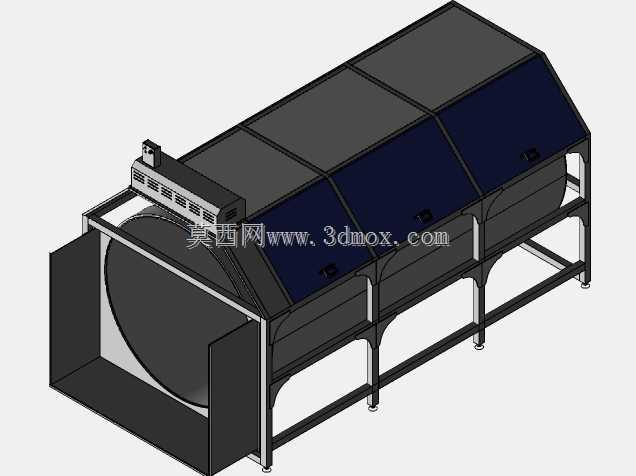

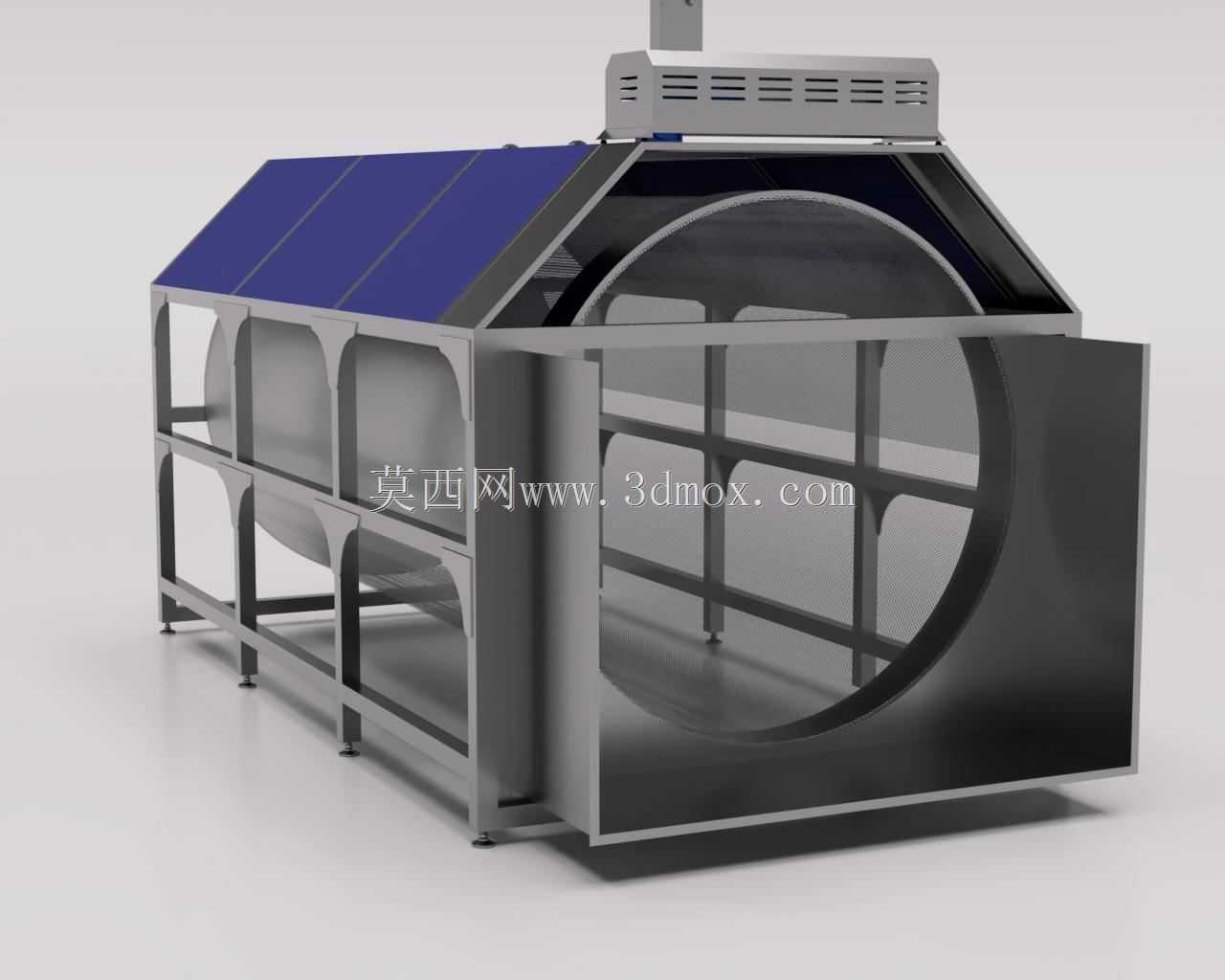

工业级转鼓式滚筒过滤装置结构设计

　　这款转鼓式滚筒过滤装置，主要面向工业循环水处理、生产工艺流体净化、污水预处理等场景设计，在冶金、化工、食品加工、市政水处理等产线中，可连续完成流体中悬浮杂质、固体颗粒的截留分离作业，替代传统人工清理的滤网结构，实现连续化无人值守过滤作业。从结构设计逻辑来看，整体采用卧式长筒布局，核心过滤转鼓横向架设在型钢焊接的一体式机架上，机架支脚预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土设备基础上，安装时需保证转鼓轴向水平度偏差控制在千分之二以内，避免运行过程中出现偏磨、漏液问题。设备进液端采用大口径方变圆接口设计，可直接对接工艺管道的法兰接口，无需额外加装变径接头，进液腔设置导流板，引导待处理流体均匀进入转鼓内部，

　　避免流体直接冲击滤网造成局部破损。转鼓表面采用模块化滤网拼接结构，不同过滤精度的滤网可根据处理介质的颗粒度需求快速更换，滤网压条采用快拆式卡扣固定，日常维护时无需整体拆解转鼓即可完成破损滤网的更换。转鼓驱动端采用侧装式减速电机直连结构，传动链路短，运行扭矩损耗小，可根据进水杂质含量调整转鼓转速，低杂质工况下低转速运行可降低能耗，高杂质工况下提升转速加快杂质排出效率。设备上部设置封闭护罩，护罩采用分段式拼接结构，既可以避免过滤过程中流体飞溅，又能在检修时单独拆卸对应段护罩，无需整体揭开上盖。护罩下部对应转鼓的排渣区域设置导渣槽，截留的杂质随着转鼓转动到顶部位置时，通过内置的反冲洗装置将滤网上的杂质冲落至导渣槽，统一排出设备外。

　　从安装边界来看，设备整体长度适配常规车间的设备预留空间，宽度方向预留了两侧检修通道的操作空间，高度方向满足常规厂房的层高要求，外接管路仅需对接进液口、出液口、反冲洗进水口和排渣口四个接口，管路对接完成后即可调试运行。设计过程中针对转鼓的承重做了强化处理，两端支撑轴承采用带密封结构的调心滚子轴承，可适应长时间连续运行的工况，同时可抵消部分安装偏差带来的附加载荷。机架的型钢选型经过载荷校核，满载运行时整体形变量控制在允许范围内，不会出现共振、结构变形等问题。出液腔设置在转鼓下部，过滤后的流体通过腔体汇集后从下部出液口排出，流道设计做了圆弧过渡，避免出现积液、积渣的死角，减少日常清理的工作量。
