饲料分级筛配套平地输送分选设备

　　该套设备面向饲料加工、粮食清理与颗粒物料分级工段布置，主体承担散粒物料在平面工位上的均布摊平、筛分分级与侧向提升转序任务，常见于饲料厂成品工段、粮油加工厂清理车间以及颗粒建材分选线的衔接工位。现场安装时，设备整体坐落在车间硬化地坪上，底部采用型钢焊接支撑框架，框架立柱预留地脚螺栓孔位，可直接与预埋钢板或膨胀螺栓固定，支撑腿之间设置横向斜撑抵消筛分作业产生的交变振动载荷，避免整机运行时出现横向窜动。

　　从结构组成来看，设备下部为承托式平地工作台架，台架上方铺设大面筛分箱体，箱体内部分层布置不同网孔规格的筛面，物料进入筛箱后，在振动激振力作用下沿筛面做定向跳跃运动，小于网孔的细颗粒透筛落入下层集料斗，大粒径物料沿筛面倾斜方向向出料端移动，实现不同粒度等级物料的分离。筛箱顶部设置两台斜置皮带提升机，提升机进料端对接筛箱上部出料口，出料端延伸至设备侧方，将分级完成的物料向上输送至后续缓存仓或者包装工段，提升机畚斗带采用波纹挡边结构，防止倾斜输送过程中颗粒物料回滑落料，提升机侧边设置检修爬梯与张紧调节座，日常维护时可快速调整皮带张紧度、更换磨损畚斗。

　　设计过程中首先核算设备的安装边界：整机长度方向沿物料流动方向排布，宽度方向需预留两侧不小于一米的检修通道，用于筛网更换、激振器润滑以及皮带调整；高度方向需匹配上游出料溜管与下游提升进料口的高差，避免物料下落高差过大产生颗粒破碎。筛箱侧板采用加厚钢板折弯成型，内部加装横向加强肋，承受长期振动载荷时避免侧板出现疲劳开裂；筛网采用模块化压条固定，更换不同孔径筛网时无需拆解整体箱体，仅需松开压条卡扣即可完成筛网替换，适配不同物料的分级粒度需求。

　　设备旁侧配套设置小型驱动柜安装位，激振电机与提升机驱动电机的布线沿机架侧面的走线槽敷设，避免物料散落堆积在电缆表面。集料斗下部设置多个出料接口，可分别对接不同品级物料的输送管道，实现分级后物料的独立收集。机架底部的支腿高度可通过调整垫板进行微调，补偿车间地坪的施工平整度误差，保证筛箱处于设计要求的安装倾角，倾角偏差控制在允许范围内，保障物料在筛面上的行进速度稳定，既不会因倾角过小导致物料堆积堵网，也不会因倾角过大导致物料停留时间不足、筛分精度下降。

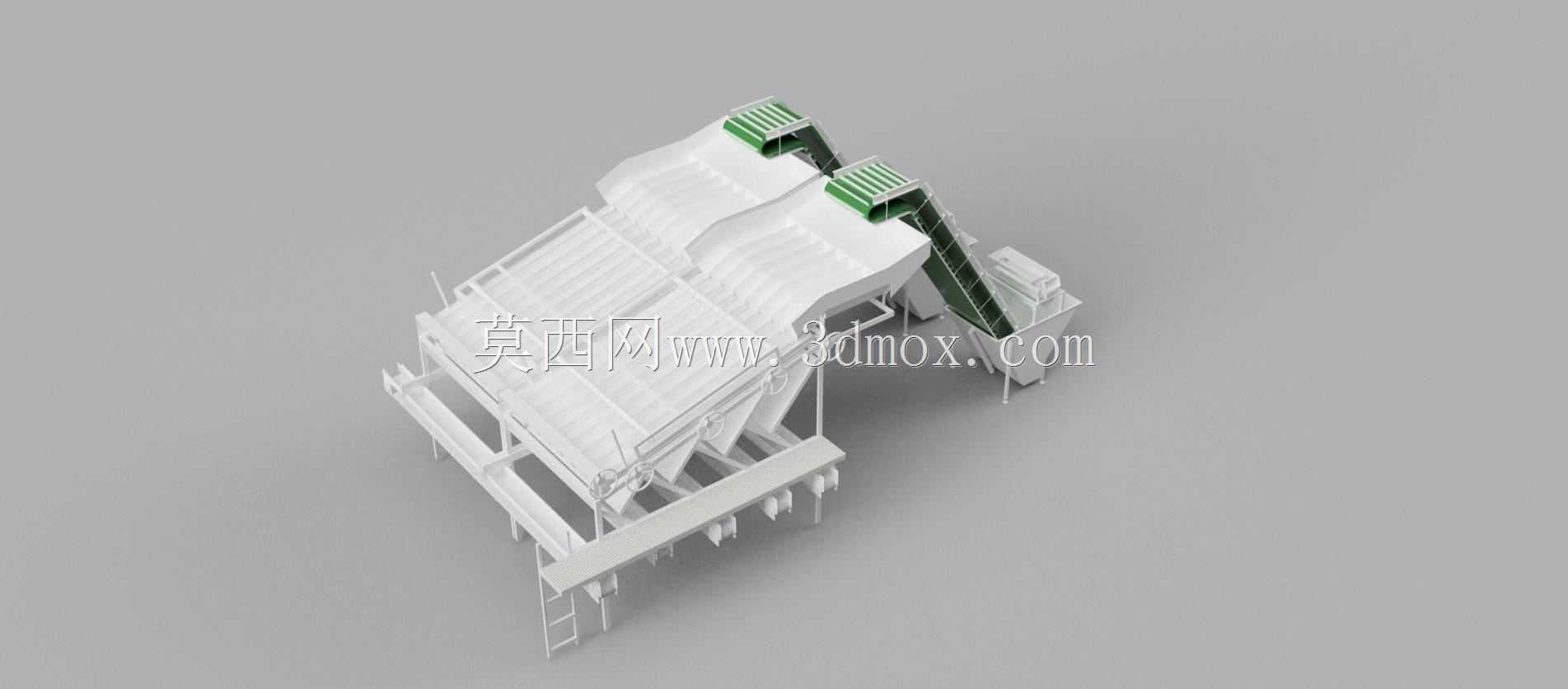

　　在实际工况适配方面，该结构可根据处理物料的物性调整激振力大小与筛面倾角，针对含粉量较高的饲料颗粒，可在筛箱内部增设风选通道接口，对接车间除尘风网，及时吸出筛分过程中产生的粉尘，改善车间作业环境；针对磨损性较强的矿物颗粒物料，可将筛面更换为耐磨聚氨酯材质，提升易损件使用寿命。整机的三维结构完整还原了支撑框架、筛箱主体、双提升机构、检修附件的所有装配关系，各部件的连接孔位、配合间隙均按照实际装配逻辑搭建，结构设计人员可直接在此基础上进行工况校核、易损件选型与生产线布局干涉检查，设备选型人员也可通过模型直观掌握设备的占地轮廓与接口位置，提前完成车间工艺排布与基础施工规划。
