液压驱动鱼缸摆动式翻斗卸料装置

　　这套摆动式翻斗卸料装置主要面向水产暂养、活鱼转运、渔获分拣以及小型散料周转场景，核心功能是将装载在斗体内的鱼料、碎冰、水混合物或颗粒散料通过斗体绕支点的大角度翻转完成定点倾卸，替代人工抬斗、倒料的高强度作业方式。在实际水产加工车间里，这类装置常布置在暂养池与分拣输送线之间，承接从捕捞端转运来的带水渔获，斗体抬升翻转后可将物料平稳导入下游分拣槽，避免直接抛落造成鱼体损伤；在小型饲料加工、农副产品周转场景中，也可用于谷物、碎料的间歇式给料，依靠液压系统的保压特性控制翻转速度，卸料过程无冲击。

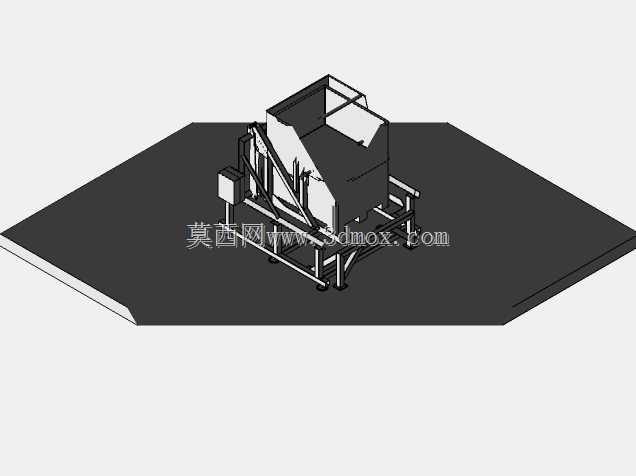

　　装置整体采用卧式底座加倾斜举升的布局，底部为型钢焊接成型的矩形承重机架，四根支腿下端设置安装固定板，可通过膨胀螺栓固定在混凝土地面，也可搭载在移动小车上构成移动式卸料工位。机架主梁沿料斗翻转方向布置，既作为斗体铰接座的安装基准，也承担液压举升时的倾覆力矩，机架内部预留液压管路、阀组的安装空间，整体外轮廓在收拢状态下保持紧凑，不会占用过多车间通道。斗体采用上部开口的箱型结构，侧壁带倾斜导料角，翻转到极限角度时内壁无存料死角，斗体上口边缘设置外翻边，既增强薄壁斗体的结构刚度，也可在对接来料工位时作为搭接定位面。

　　驱动部分选用液压油缸作为执行元件，油缸两端分别铰接在机架下部支座与斗体侧部的吊耳上，这种下置式铰接布局能够在举升初始阶段获得较大的力臂，用较小的油缸推力即可推动满载斗体起翻；随着翻转角度增大，油缸行程逐步伸出，力臂随姿态变化自然调整，全程推力输出平稳，不会出现电动推杆式机构在大角度下扭矩骤降的问题。液压站可集成安装在机架侧部的预留平台上，电机、油泵、控制阀组紧凑布置，高压油管沿机架型钢内腔走线，外部仅露出铰接点附近的活动段，既避免作业过程中管路被物料剐蹭，也让整机外观整洁。斗体的翻转铰接点设置在靠近卸料侧的斗体下部，翻转时斗体卸料口始终朝向预设的出料位置，回转半径经过校核，满载翻转过程中整机重心始终落在底座支撑边界以内，无需额外加装地脚配重即可保证稳定性。

　　从设计思路层面，这套机构优先保证卸料动作的平缓性，斗体与铰接座之间采用加厚销轴配合自润滑轴套，长期在潮湿水环境下工作也不易出现卡滞；斗体侧壁预留有多个安装孔位，可根据不同物料特性加装衬板、防溅挡板或者导流溜槽，适配鱼类、颗粒料、湿散料等不同介质的卸料需求。机架的安装边界经过规整，所有突出部件均控制在底座轮廓范围内，现场布置时只需在地面预留对应长宽的安装区域，预留液压站供电与油路接口即可投入使用；斗体在收拢低位时，上口高度适配常见的手动上料、小车上料高度，操作人员无需登高即可完成装料，翻转到最高卸料位时，斗体下沿高度可匹配常规分拣设备的进料口高度，无需额外增设过渡溜料机构。整机结构没有复杂的传动链条、齿轮组，日常维护仅需定期检查铰接点润滑与油缸密封，在水产、农副加工这类高湿、多碎屑的工况下具备很强的适应性。
