小型桌面式简易振动筛分摇床结构

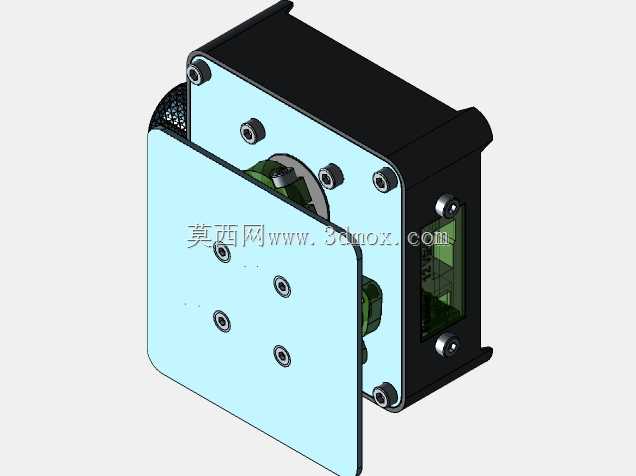

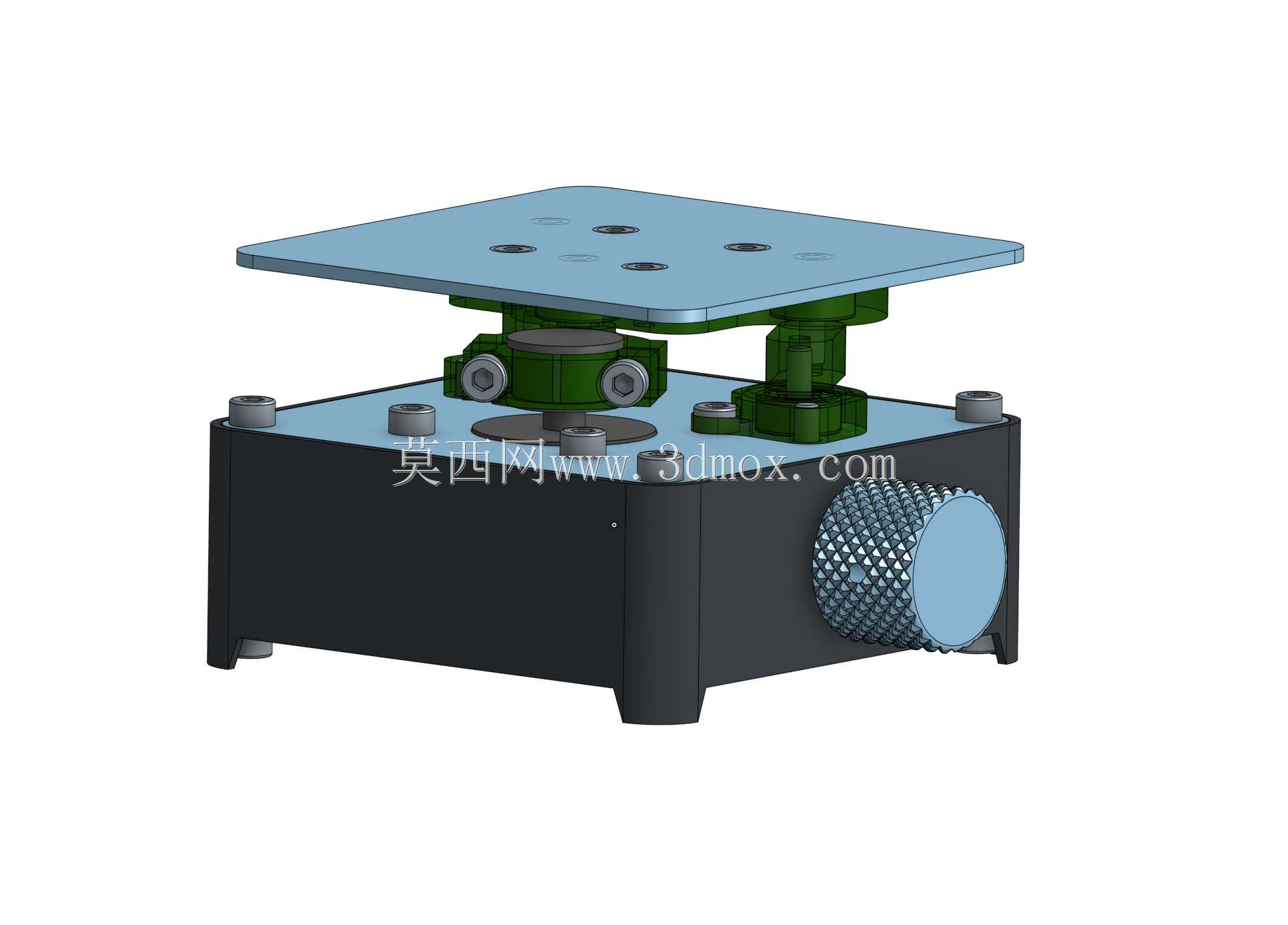

　　这款小型振动摇床结构，最初的设计出发点是适配实验室小批量物料筛分、小型零件整列排布的作业需求，区别于工业产线用的大型振动筛分设备，它的整体安装边界控制在极小的桌面占用范围内，底座采用一体化的箱式承托结构，底部预留四个支脚安装位，既可以直接放置在水平工作台面使用，也可以通过螺栓穿过支脚的沉孔完成刚性固定，避免作业过程中因振动产生位移。从功能实现逻辑来看，设备的振动发生单元集成在底座侧方的滚花调节端内部，通过偏心轮结构产生规律的高频微幅振动，振动传递路径经过中间的绿色弹性支撑组件做缓冲过滤，避免刚性振动直接传导到底座引发整机共振，上方的承载平台预留了多组规则排布的安装孔位，既可以直接放置标准规格的分样筛完成颗粒物料的粒度分级作业，也可以通过螺栓固定定制的工装治具，实现小型五金零件、电子元器件的定向整列，供后续工序的上料拾取使用。

　　在结构设计的细节考量上，中间的弹性支撑组件采用对称式布局，四组支撑点均匀分布在上下安装板之间，每组支撑都带有铰接转动结构，保证振动过程中平台的运动轨迹稳定可控，不会出现偏载卡滞的问题；侧方的滚花旋钮结构是振动幅度调节端，操作人员不需要额外工具，直接用手转动旋钮就可以改变偏心块的相对位置，从而调整平台的振动幅度，适配不同物料的筛分需求——比如针对流动性较好的塑料颗粒，可以用较小的振幅实现快速分层筛分，针对有一定团聚性的粉体物料，则可以调大振幅打散团聚结构，提升筛分效率。上方承载平台的平面度控制在0.1mm以内，保证放置分样筛或者工装治具的时候能够完全贴合，不会因为平面度问题出现局部漏料或者治具安装歪斜的情况，平台边缘做了小倒角处理，避免操作人员取放筛具的时候被锐边划伤。

　　从实际应用场景出发，这款设备除了实验室的物料筛分作业外，还可以适配小型装配线的工位旁零件整列需求，比如小规格的螺丝、弹簧、电子接插件等零件，倒在定制的治具板上之后，通过设备的微幅振动让零件自动落入治具的定位槽内，替代人工摆盘的重复作业，降低操作人员的劳动强度。设备的整体高度控制在较低的范围，重心落在底座的几何中心位置，即使在最大振幅工况下运行，整机的稳定性也足够，不需要额外加装配重块。底座内部预留了足够的走线空间，振动驱动单元的线缆可以从底座侧壁的出线孔引出，不会和运动部件产生干涉，所有的连接螺栓都采用防松设计，避免长期振动之后出现螺栓松动脱落的问题。在安装边界的设计上，设备的左右宽度、前后深度都控制在可以放置在标准实验台桌面的尺寸范围内，不需要额外预留大的操作空间，设备运行时的振动噪音经过弹性支撑的缓冲之后，也能控制在实验室允许的噪音范围内，不会对周边的实验作业产生干扰。

　　从结构建模的细节来看，所有的配合面都预留了合理的公差间隙，弹性支撑组件的铰接位置预留了足够的转动余量，不会因为加工误差出现运动卡滞，侧方的调节旋钮和内部偏心轴的配合采用D型轴连接，保证调节的时候没有空行程，振幅调节的反馈清晰。底座的侧壁做了加厚处理，提升整体的结构刚性，避免长期振动出现壳体变形的问题，上方平台的安装孔位采用等间距排布，能够适配市面上多数标准尺寸的小型分样筛，不需要额外制作转接板就可以直接使用，降低了用户的配套成本。
