螺纹侧部流道流体仿真分析三维结构

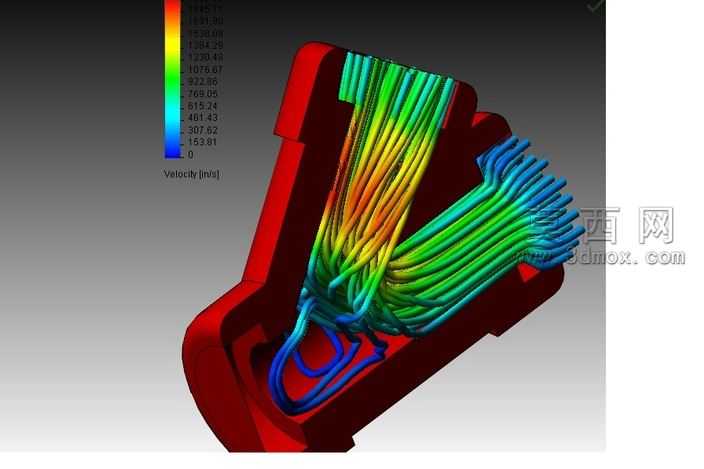

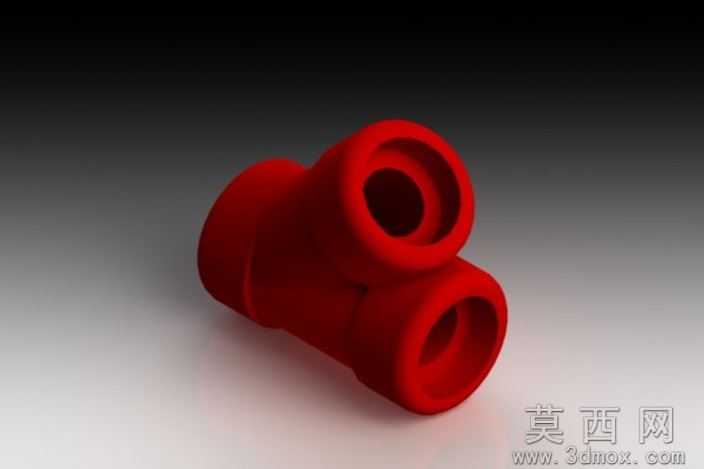

本作品围绕螺纹构件侧部的内置流道结构开展三维建模与流体仿真分析，建模阶段首先依据螺纹构件的实际外形尺寸，精准还原外部红色实体的轮廓特征，对螺纹侧部的异形腔体、流道进出口的衔接结构做了精细化处理，保证实体结构的壁厚、转角弧度都与实际设计参数完全匹配。针对内部多束并行的流道结构，建模时严格遵循流道的走向曲率、管径变化规律，逐段梳理流道的分叉、弯折、汇合路径，确保每一条流道的连通性、内壁光滑度都符合流体计算的精度要求，避免因建模误差导致仿真结果出现偏差。仿真前处理阶段，为实体结构赋予了刚性金属材质属性，为内部流体域设置了对应工况下的流体物理参数，同时划分了高精度的结构化网格，在流道弯折、管径突变的位置做了网格加密处理，保证计算过程中流速、压力数据的捕捉精度。仿真计算过程中，通过求解流体力学控制方程，得到了流道内部全流域的速度分布结果，图中呈现的彩色流线即为不同流速的流体运动轨迹，左侧色标对应流速数值区间，从蓝色的低速区到红色的高速区，直观展现了流体在螺纹侧部流道内的流动规律：流体从入口进入后，在弯折段会出现流速分层，在流道汇合处会出现局部流速升高，在近壁面区域流速相对较低。通过本次建模与仿真，能够清晰掌握螺纹侧部结构的流道通流特性，为后续优化流道布局、降低流阻、提升结构整体运行稳定性提供了详实的数据支撑，整个建模与仿真过程严格遵循工程设计规范，结果具备较高的工程参考价值。
