重载液压夹持机械手结构设计

项目分类:机械手 发布时间:2022-05-30 ID:641493
  • 重载液压夹持机械手结构设计
  • 重载液压夹持机械手结构设计
  • 重载液压夹持机械手结构设计
  • 重载液压夹持机械手结构设计
  • 重载液压夹持机械手结构设计

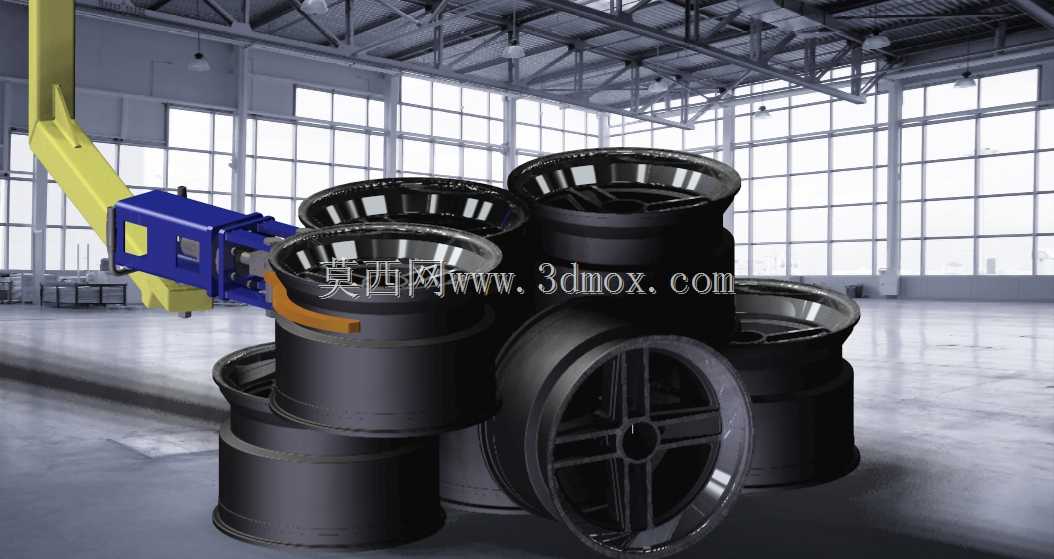

  现场产线里遇到百公斤级轴类、盘类工件转序,纯靠人工挂吊带既慢又容易磕碰加工面,这套液压夹持机械手就是针对这类重载搬运工位做的执行端方案。夹爪采用大开口弧形抱持结构,接触弧面贴合圆柱类工件外圆,夹持时载荷沿弧面均匀分散,不会像平口钳那样在工件表面压出局部硬痕,100kg负载工况下,夹持力由液压回路直接提供,不靠电机丝杠硬扛,突发断气或者电控信号波动时,液压回路的保压特性还能维持夹持状态,避免工件松脱坠落。

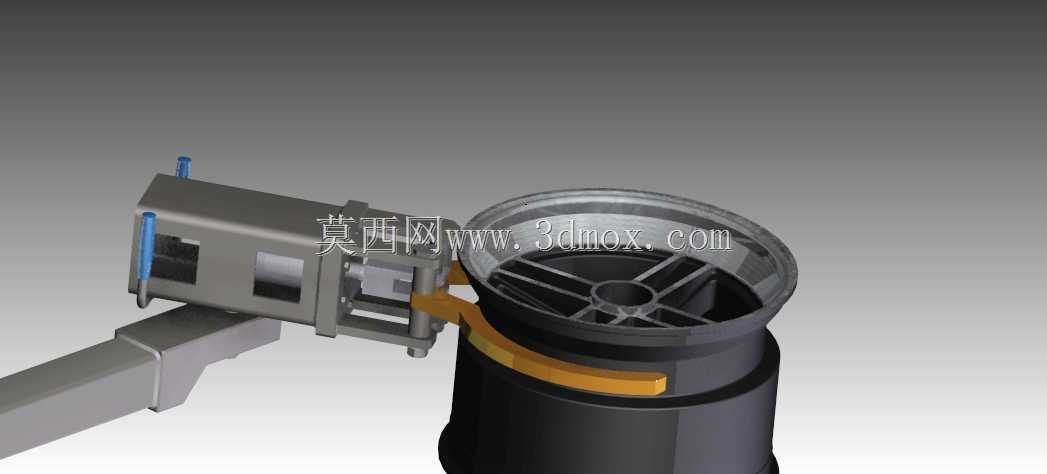

  从结构布局来看,整套执行端分为安装连接座、液压驱动阀组、双导向立柱、弧形夹爪四个核心部分。顶部的安装座预留标准连接法兰,可以直接挂在六轴机器人腕部、桁架机械手滑台或者专用移栽吊具的末端,安装法兰的孔位按通用工业机器人末端接口做匹配,现场换装不需要额外改制转接板。驱动部分两侧布置竖向液压缸,缸体旁加装平行导向柱,夹爪开合过程中导向柱承受偏载力矩,避免活塞杆承受径向力,长期运行不会出现活塞杆拉毛、密封圈偏磨漏油的问题。

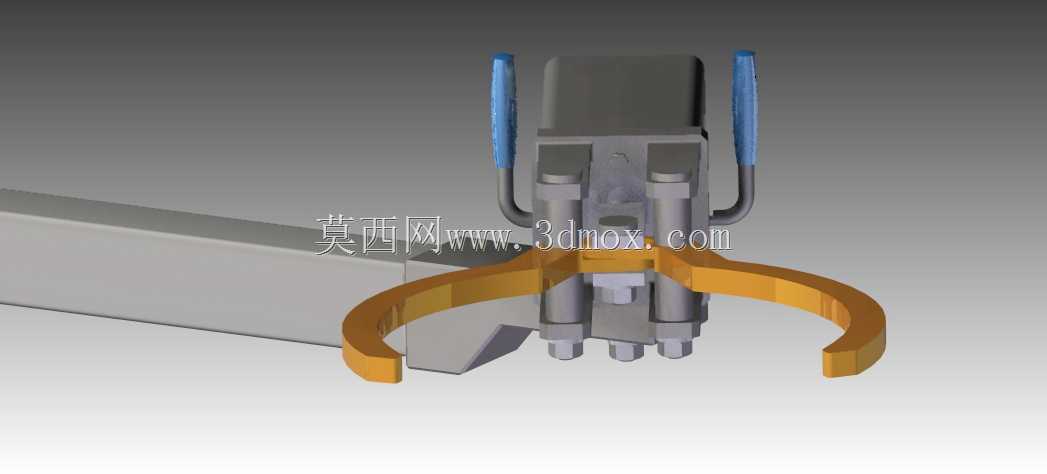

  设计思路上没有采用复杂的齿轮齿条同步机构,而是靠双缸同步回路保证两侧夹爪对中,工件被夹持后自动定心,即便上料位置存在小范围偏差,抱合过程中弧面会自动把工件推到夹持中心,不需要额外加装视觉定位也能保证抓取姿态稳定。夹爪本体采用弧形弯臂结构,臂身截面做变厚度处理,靠近铰接支座的位置厚度加大承受弯曲应力,爪尖位置适当收窄,方便伸入工件周边的工装缝隙里,不会和工位上的定位块、料架挡板发生干涉。

  尺寸边界方面,整套夹持末端的横向宽度控制在常规工业机器人腕部负载允许的包络范围内,夹爪完全张开时的开口直径覆盖常见中型轴类、盘类工件尺寸,完全闭合后两爪端部留有安全间隙,不会出现硬顶碰撞。竖向方向液压缸和导向柱的高度经过紧凑化布置,整体重心尽量靠近顶部安装法兰,降低末端偏载力矩,机器人选型时不需要额外放大腕部负载余量。液压管路沿安装座侧面排布,管接头位置预留扳手操作空间,现场更换密封件或者接油管时不用拆解整个夹爪总成。

  实际应用场景里,这类夹持端可以配套在机加工自动线完成车床上下料,抓取待加工的重型棒料、成品轮毂,也可以用在热处理车间转移高温坯料,弧形爪面更换耐高温衬板后就能直接接触热件;仓储物流环节还能吊装成捆的钢管、圆钢,相比磁吸吊具不会因为工件表面残留氧化皮出现打滑,也不受工件材质限制,非铁磁性的铜件、不锈钢件同样可以稳定抱持。维护时铰接转动点全部配置润滑脂注油嘴,按班次定期补脂就能保证铰接间隙不超标,液压阀组集中安装在驱动座正面,压力调节、速度节流阀都外露,调试人员站在设备旁就能直接调整夹持压力,针对不同重量工件灵活设定夹紧力,薄壁件调低压力避免夹变形,实心重件调高压力保证搬运安全。
