帕加尼主题纪念款活塞结构造型

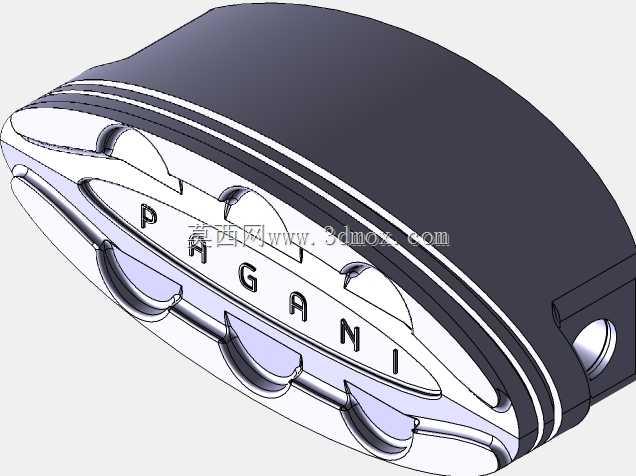

　　这款活塞造型以高性能超跑动力单元的核心往复部件为原型，在保留活塞基础功能结构的基础上融入品牌纪念化外观设计，既可以作为汽车工程教学里活塞结构认知的具象参照，也能用于改装文化展示、动力总成展厅陈列、汽车主题文创周边开发以及内燃机结构拆解演示场景。常规量产活塞在发动机里承担着将燃烧室燃气爆发压力传递给连杆、驱动曲轴旋转输出动力的核心作用，工作过程中要在气缸内壁做高速往复直线运动，顶部直接接触高温高压燃气，环槽区域装配活塞环来实现燃烧室密封、缸壁机油刮除与热量传导，裙部则在往复运动中起到导向支撑、承受侧推力的作用，销座位置通过活塞销和连杆小头完成铰接，整套部件的工作环境长期处于高温、高压、高冲击载荷的状态，因此结构设计上每一处轮廓、壁厚、开槽都要兼顾强度、重量、热膨胀匹配与运动干涉规避。这款纪念款造型在活塞顶面做了品牌标识的立体浮雕处理，将字母标识顺着活塞顶部的弧形轮廓均匀排布，字符凸起高度控制在不破坏顶面整体承压曲面的范围内，既保留了辨识度，也没有改动活塞头部的基本型线。头部的环槽结构完整还原了量产活塞的三道环槽布局，上方两道为气环安装位，用来阻断燃烧室高压燃气下窜到曲轴箱，最下方一道为油环安装位，负责把气缸壁上多余的润滑油刮回油底壳，环槽的槽宽、槽底退刀结构都按照实际活塞的加工逻辑做了还原，槽边的倒角处理也考虑了活塞环装配时的导入便利性。活塞裙部的型线没有采用简单的圆柱面设计，而是顺着活塞工作时的热膨胀方向做了微椭圆锥面的造型还原，

　　冷态下裙部和缸壁之间预留出合理配合间隙，发动机达到工作温度后裙部受热膨胀，刚好可以和气缸内壁形成均匀的贴合面，避免冷态敲缸、热态拉缸的问题。裙部外侧的减重凹坑按照实际活塞的轻量化设计逻辑布置，在不削弱裙部导向刚度的前提下去除多余材料，降低活塞整体往复运动质量，减小曲轴连杆机构的往复惯性力，让发动机高转速运转时的振动得到有效控制。活塞内部的销座结构做了加厚处理，销孔的同轴度、销座和裙部之间的加强筋过渡都按照受力路径设计，燃气爆发压力从顶面传递下来后，会顺着筋板分散到两侧销座，再通过活塞销传递给连杆，避免应力集中在销孔边缘导致开裂。和常规量产活塞不同的是，这款造型在活塞顶面边缘增加了多层装饰性凸边线条，顺着活塞头部的圆周方向均匀分布，

　　线条的圆角过渡处理避免了尖角应力集中，也让整体外观更具精致感，适配纪念展示的使用需求。从安装边界来看，活塞的外径尺寸、活塞销孔的中心高度、环槽的轴向位置都和同规格量产高性能活塞保持一致，装配时可以直接匹配对应缸径的气缸套、对应尺寸的活塞销与连杆小头，头部的气环、油环也可以选用标准规格配件，不需要额外修改缸体或者连杆的安装尺寸。活塞顶部的燃烧室凹坑轮廓也保留了高性能增压发动机活塞的典型设计，凹坑的形状可以配合缸盖燃烧室形成合理的挤气涡流，让混合气在燃烧室内混合更充分，提升燃烧效率。在建模过程中，所有特征都采用参数化方式搭建，活塞外径、销孔直径、环槽间距、裙部长度这些关键尺寸都可以根据不同的发动机排量、缸径参数快速调整，

　　衍生出适配不同动力机型的版本。浮雕字符的特征采用包覆命令贴合在活塞顶面上，字符和顶面的结合位置做了完全融合处理，没有出现碎面或者特征断裂，后续如果要做3D打印实物展示，不需要额外修补模型面就可以直接导出进行切片处理。针对实际工程应用场景，这款模型既可以用来演示活塞连杆组件的装配关系，把活塞、活塞环、活塞销、连杆、曲轴的运动逻辑直观呈现出来，帮助初学者理解内燃机四冲程循环里活塞的运动规律，也可以作为汽车文化主题的展示件，经过表面阳极氧化、激光刻字处理后作为高性能车主题的周边藏品。结构设计上也充分考虑了不同使用场景的需求，如果是用于教学拆解演示，可以把模型拆分成活塞本体、活塞环、活塞销几个独立零件，分别展示每个部件的功能；如果是用于展示陈列，可以在活塞裙部预留安装底座的连接孔位，直接固定在展示支架上，不需要额外做夹持工装。整个造型没有冗余的非功能特征，所有曲面过渡都符合机械零件的加工工艺要求，不管是用于数控加工演示、3D打印制作，还是作为动力总成设计的参考素材，都能满足结构合理性与外观辨识度的双重要求。
