变截面曲面叶片涡轮喷气推进器结构

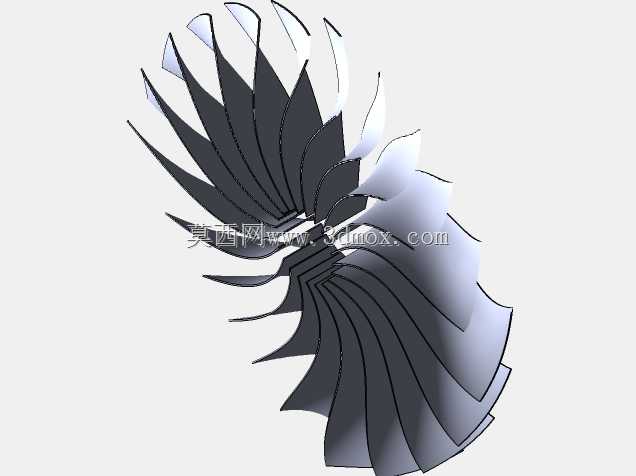

　　在航空动力、小型航发动力改装、微型燃气轮机试验台架的搭建场景中，涡轮叶片作为核心做功部件，其曲面造型精度直接决定了整机的能量转换效率与运行稳定性。这套涡轮喷气推进器的叶片采用变截面扭曲设计，从叶根到叶顶的翼型弦长、安装角连续平滑过渡，叶根位置的截面厚度更大，适配与轮毂连接的应力集中区域，能承受高速旋转下的离心拉应力与高温燃气冲刷带来的热应力，叶顶位置的截面做了减薄处理，降低叶顶间隙的气流泄漏损失，同时减少旋转过程中的空气阻力。叶片沿轮毂周向均匀排布，相邻叶片之间形成的流道从进气侧到排气侧呈收敛形态，气流流经流道时完成膨胀加速，将燃气的热能与压力能转化为驱动叶轮旋转的机械能，同时向后高速喷出产生反作用推力。

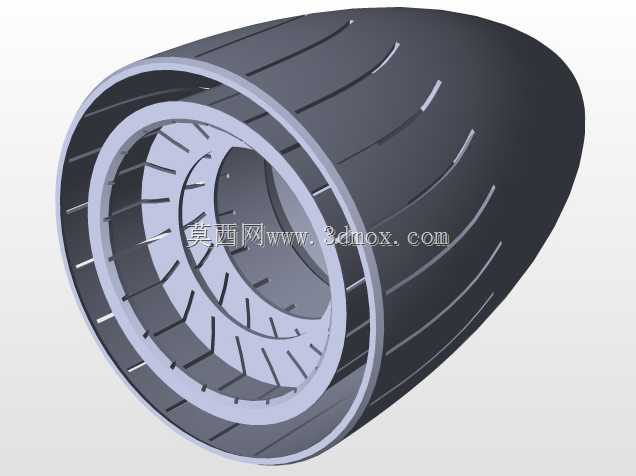

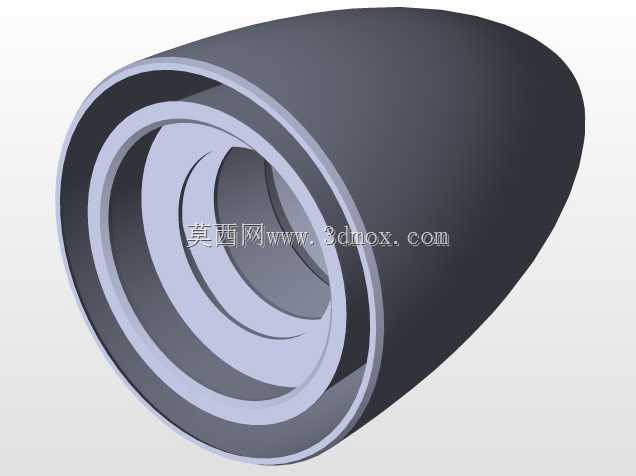

　　建模过程中优先保证叶片型面的G2连续，避免曲面出现拐点、褶皱等缺陷，这类缺陷在实际加工中会导致应力集中，在高速运行工况下极易引发叶片断裂故障。轮毂部分采用整体式轮盘结构，叶片与轮盘的连接位置做了大圆角过渡，消除直角连接带来的应力集中点，轮盘中心预留了与传动轴配合的安装孔位，孔位的同轴度公差需要控制在合理范围内，避免高速旋转时出现动不平衡量过大的问题，引发整机振动超标。从安装边界来看，这套叶轮组件的轴向安装尺寸需要匹配燃烧室与喷管的衔接位置，径向尺寸不能超过机匣的内壁直径，预留0.2-0.5mm的叶顶间隙，间隙过大会导致气流泄漏降低效率，间隙过小则会在热态运行时因为叶片热膨胀与机匣发生刮碰，造成部件损坏。在实际应用场景中，

　　这类涡轮结构不仅可用于小型喷气动力装置，也可经过参数调整后适配涡轮增压器、工业透平膨胀机等设备的核心部件设计，建模时的曲面构建逻辑可以直接复用，只需要根据不同工况的转速、燃气温度、流量参数调整叶片的扭曲角度、弦长、厚度分布即可。叶片的型面数据可以直接导入流体仿真软件，开展流场分析验证，校核不同转速下的气流攻角是否处于合理区间，避免出现气流分离导致的喘振问题，同时也可以导入结构仿真模块，校核离心载荷、热载荷下的叶片变形量与应力分布，确保结构强度满足设计寿命要求。对于三维建模从业者而言，这类扭曲叶片的建模核心在于搭建可控的参数化骨架，通过控制不同叶高截面的翼型点位、安装角参数，实现叶片造型的快速调整，避免每次修改参数都重新构建曲面，

　　提升设计迭代效率。轮盘部分的建模需要考虑后续加工的工艺性，比如中心孔的倒角、轮盘端面的加工余量预留、叶片与轮盘过渡位置的圆角半径要适配加工刀具的半径，避免出现加工死角，增加后续钳修的工作量。在微型涡喷发动机的实际装配中，这套涡轮组件需要与压气机叶轮、转轴、轴承组件做动平衡校正，剩余不平衡量需要控制在G2.5级以上，才能保证每分钟数万转的运行工况下不会出现剧烈振动，支撑轴承的选型也需要匹配涡轮端的工作温度，通常采用耐高温的陶瓷轴承，避免高温下润滑失效导致轴承抱死。流道设计上，叶片的前缘做了小圆头处理，降低气流进气阻力，尾缘做了减薄处理，减少尾迹涡流带来的能量损失，相邻叶片的重叠度经过优化，保证气流在流道内充分做功，不会出现气流短路的情况。
