四冲程内燃机活塞精密结构

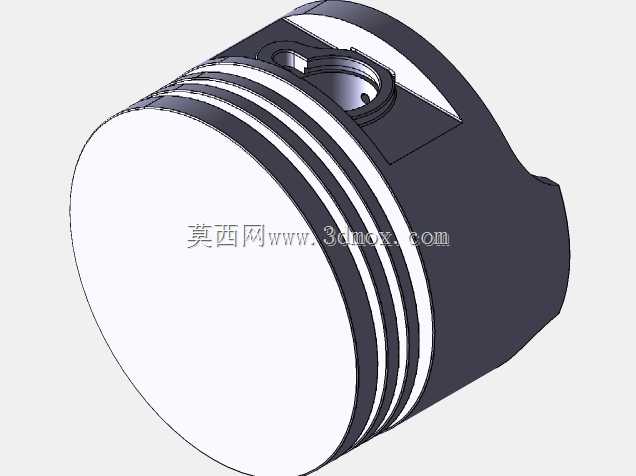

　　在往复式内燃动力装置的核心运动副里，活塞是直接承接燃烧做功、把燃气压力转化为曲轴旋转扭矩的关键承载构件，这套四冲程发动机活塞的三维结构，完整还原了量产机型活塞的全部典型特征，可用于动力总成结构教学、发动机拆解仿真、运动干涉校核以及零部件逆向设计参考。

　　从实际装机的工况边界来看，活塞在气缸内部做高速往复直线运动，工作环境同时叠加了上千摄氏度的瞬时燃烧高温、爆发冲程数兆帕的燃气冲击压力，以及每分钟数千次往复带来的交变惯性载荷，因此整个零件的结构设计完全围绕密封、导热、减摩、轻量化这几个核心工程目标展开。模型头部的圆柱顶面为平整燃烧室承接面，加工时会根据机型燃烧室形态匹配对应的凹坑或气门避让槽，本结构顶面保持平面构型，适配平顶燃烧室的小排量四冲程动力单元，顶面边缘加工有三道环形槽：最上方两道为气环安装槽，装配后活塞环外圆紧贴气缸内壁，阻断燃烧室内高压燃气向曲轴箱窜动的通道；最下方一道为油环安装槽，油环会在活塞往复运动时刮除气缸壁面多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的轴向宽度、径向深度都严格匹配标准活塞环的安装尺寸，环槽侧壁的平面度直接决定环件的浮动密封效果。

　　活塞头部往下的裙部是导向承载的核心区域，模型呈现的裙部为变椭圆曲面构型，并非规则正圆柱：常温状态下裙部横截面沿活塞销轴线方向的直径略短于垂直销孔方向，发动机热机后活塞头部受热膨胀量更大，裙部在侧压力作用下发生微量弹性形变，最终在工作温度下裙部外圆趋近正圆，既可以避免热态下活塞在气缸内卡滞，又能保证冷态下裙部和缸壁的贴合间隙控制在合理范围，降低往复运动的敲击噪声。裙部一侧开设的同轴活塞销孔，用于装配活塞销，将活塞和下方连杆的小头端铰接在一起，销孔内部加工有环形卡簧槽，装入挡圈后可以限制活塞销的轴向窜动，避免销子两端剐蹭气缸内壁。

　　在整机装配的尺寸边界上，活塞的外径直接匹配对应气缸的内径，配合间隙通常控制在缸径的千分之几量级，活塞的总高度需要保证活塞运行到上止点时，顶面不会碰撞气缸盖气门，运行到下止点时，裙部下端不会脱出气缸工作面、也不会和曲轴平衡块发生运动干涉；活塞销孔的中心距、孔径参数和连杆小头衬套的尺寸完全适配，整套活塞连杆组件装入缸体后，活塞环的开口间隙、侧隙都要按照装配工艺要求预留热膨胀余量。

　　实际工程应用中，这类活塞结构广泛适配小型通用汽油机、摩托车动力单元、小型工程机械四冲程发动机，建模过程中完整保留了环槽、销孔、裙部曲面、内腔减重空腔的所有细节：活塞内腔做了壁厚渐变的轻量化设计，头部靠近燃烧室的位置壁厚更大，保证热量可以快速通过活塞环传递到缸壁水冷/风冷散热通道，裙部壁厚适当减薄，降低整体往复运动质量，减小曲轴连杆机构的惯性载荷。做运动仿真时，可以将该模型导入多体动力学环境，叠加曲轴转速、燃气压力曲线，校核活塞在整个行程中的侧压力分布、裙部润滑状态，也可以用于拆装实训的三维演示，直观展示活塞和活塞环、连杆、气缸套之间的装配配合关系，避免二维图纸表达不直观的问题。
