叉耳式铰接连接座机械结构

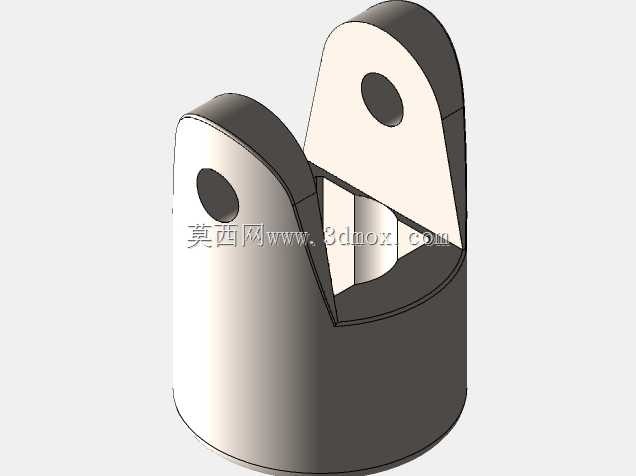

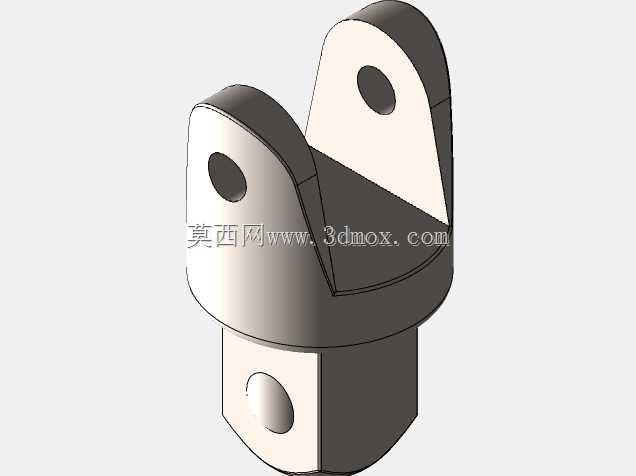

　　该零件属于典型的叉耳式铰接连接座，下部为封闭圆柱套筒结构，上部延伸出两片平行耳板，耳板同轴开设销轴孔，整体用于在杆件端部、连杆机构、支撑杆件或小型传动装置中实现可转动连接。圆柱套筒部分可容纳圆管、活塞杆、拉杆或轴类件，通过焊接、粘接、过盈压装或侧面紧定螺钉完成固定；上部双耳之间留出间隙，用于嵌入对侧单耳接头，再穿入销轴、螺栓或开口销，形成自由度受控的回转副。

　　在实际设备中，这类结构常见于气弹簧端部、支撑杆调节机构、轻型连杆、夹具摆臂、门窗启闭机构、健身器材传动件以及小型工装定位装置。它承担拉压双向载荷，并允许被连接件在耳板孔轴线垂直平面内小幅摆动，从而补偿装配误差、吸收运动过程中的角度偏差，避免杆件因强制约束产生附加弯矩。

　　从受力路径看，外部载荷由下部套筒传入，经筒体与耳板过渡区域扩散至两片耳板，再通过销轴孔壁接触传递到销轴。双耳对称布置有利于使载荷均分在两块耳板上，降低单侧耳板的弯曲应力；销轴孔区域是接触应力和磨损较集中的位置，设计时通常需要保证孔边到耳板外缘、孔边到叉口底部的安全距离。筒体与耳板相接处截面变化明显，模型中采用圆弧过渡而非尖锐直角，可减少应力集中，提高反复摆动工况下的疲劳寿命。

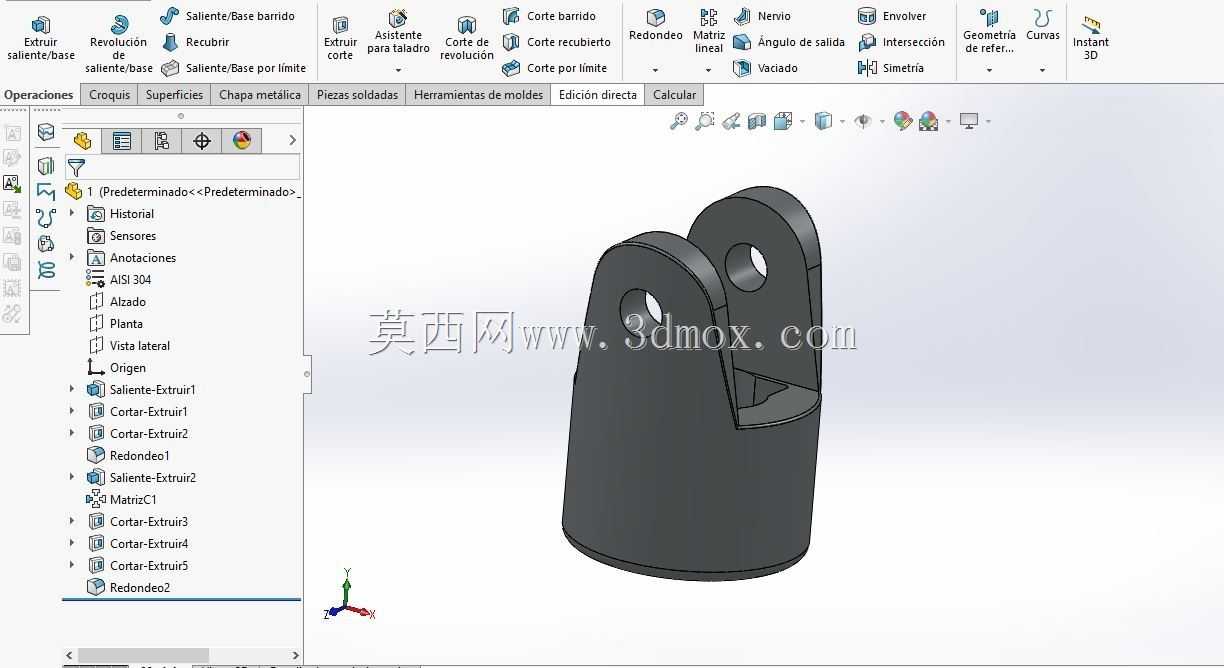

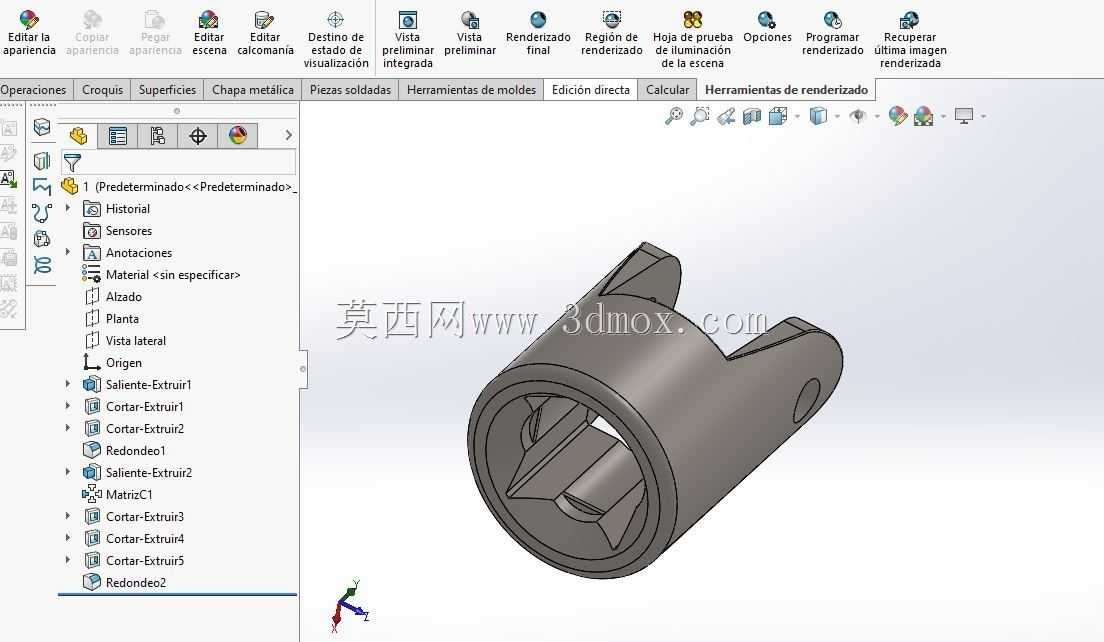

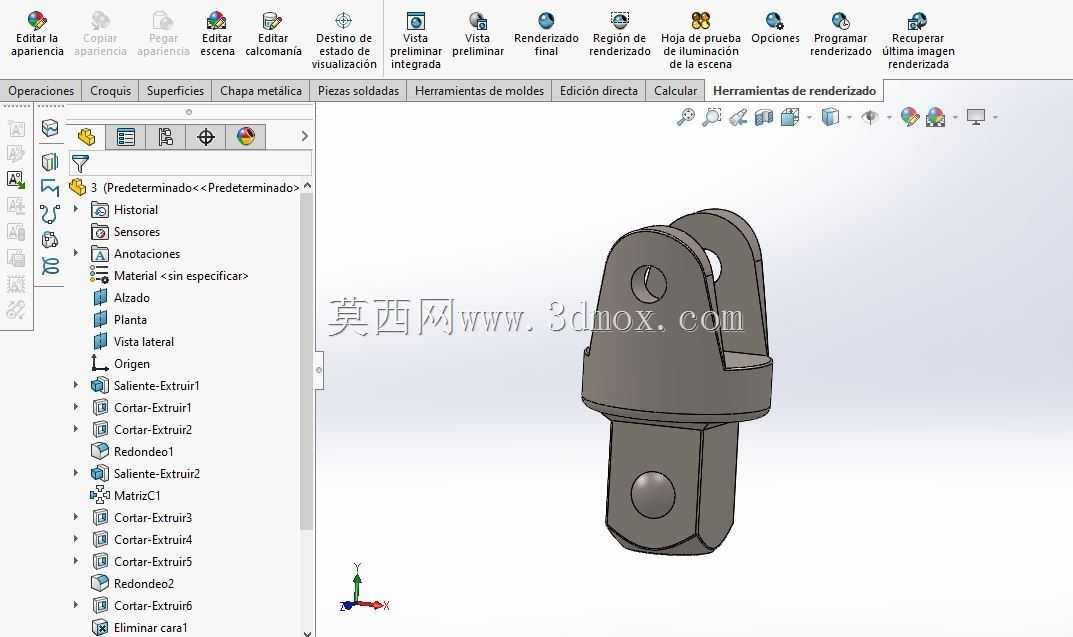

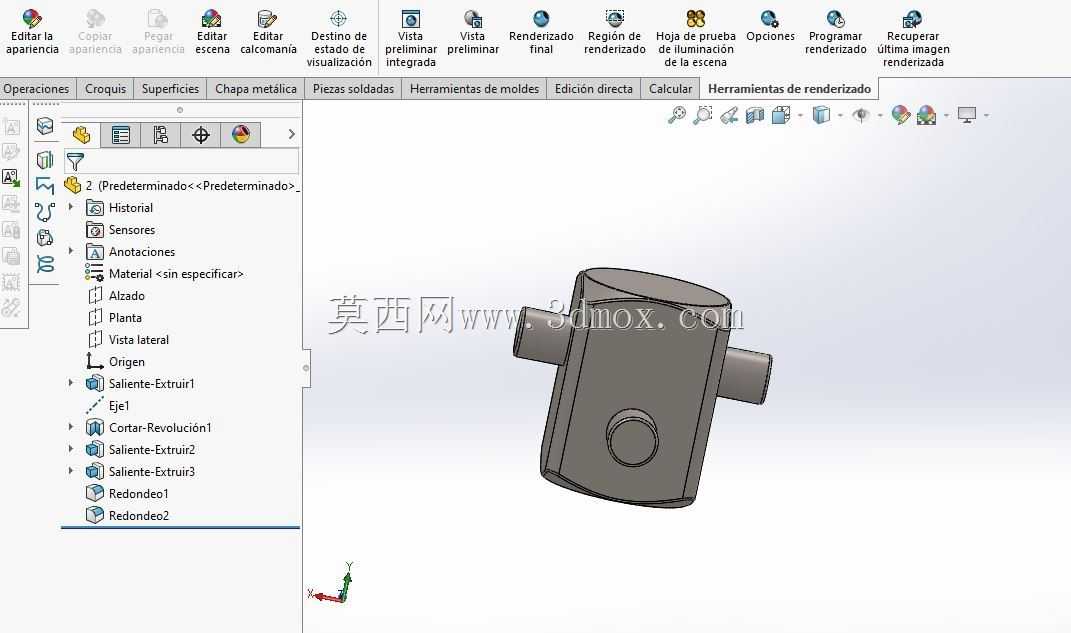

　　建模思路遵循实体零件的加工逻辑：先建立下部圆柱主体，确定套筒外径、内孔深度和壁厚；再在上部拉伸形成双叉耳板，保证两耳板内侧面平行、外侧面与主体轮廓连续。销轴孔使用同轴孔特征贯穿双耳，孔轴线需与套筒轴线保持明确的空间位置关系。若用于金属切削加工，可选择圆棒料铣削外形、镗孔或钻铰销轴孔；若用于承载较轻的场景，也可采用铸造或粉末冶金成型后再精加工孔位。

　　外形边界方面，下部圆柱提供主要安装空间，外径决定与管杆配合后的包覆尺寸，内孔直径则直接匹配被连接杆件。上部双耳的厚度、间距和孔径需要与配对接头协调：耳板间距应略大于对侧接头厚度，保证装配后不发生卡滞；销轴孔与销轴之间采用间隙配合时转动灵活，采用过渡配合时定位更稳定。耳板顶端到孔中心的距离影响拉伸承载余量，叉口底部圆弧半径则影响配对件的摆角范围。

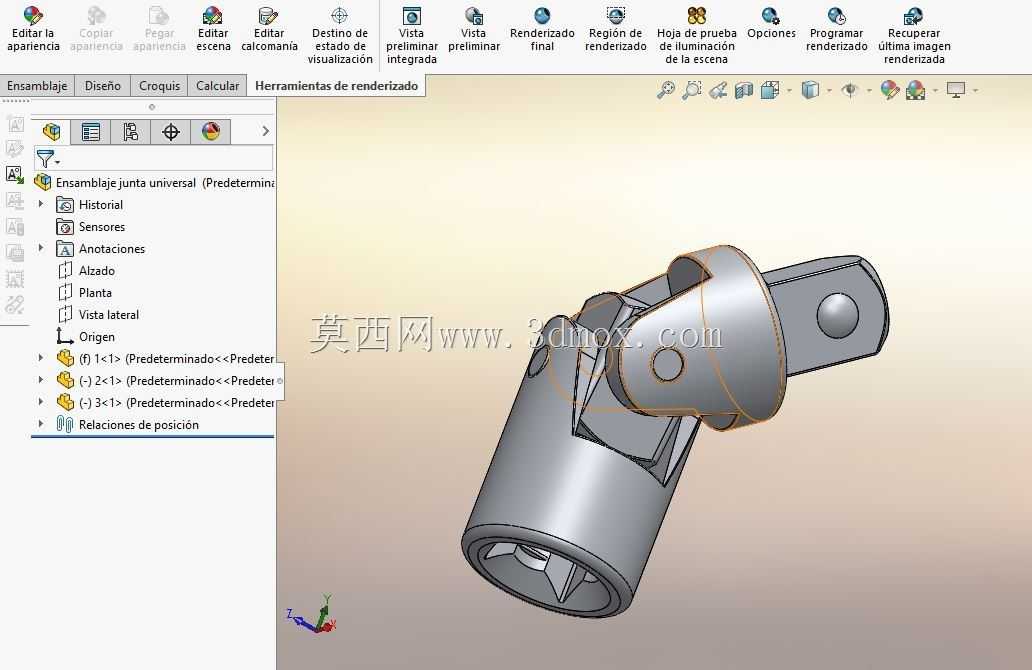

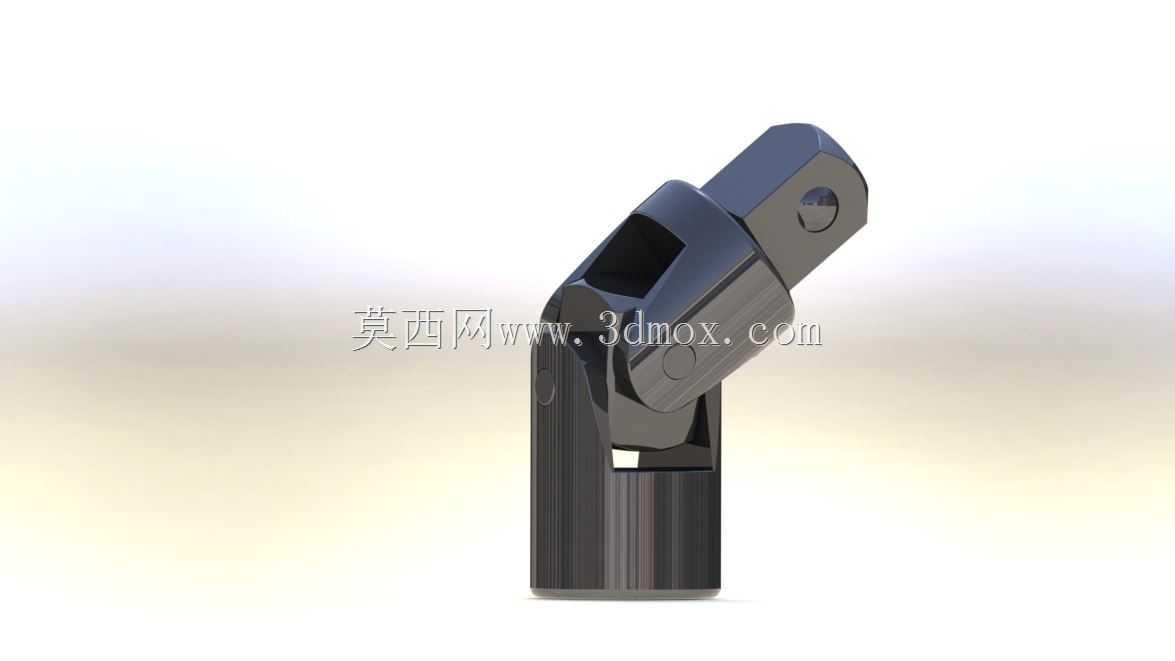

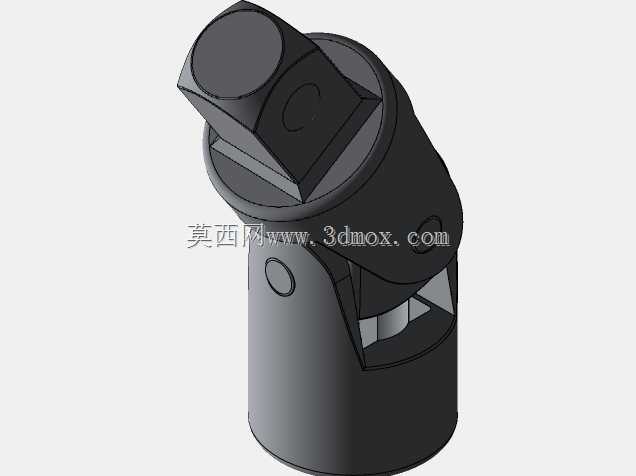

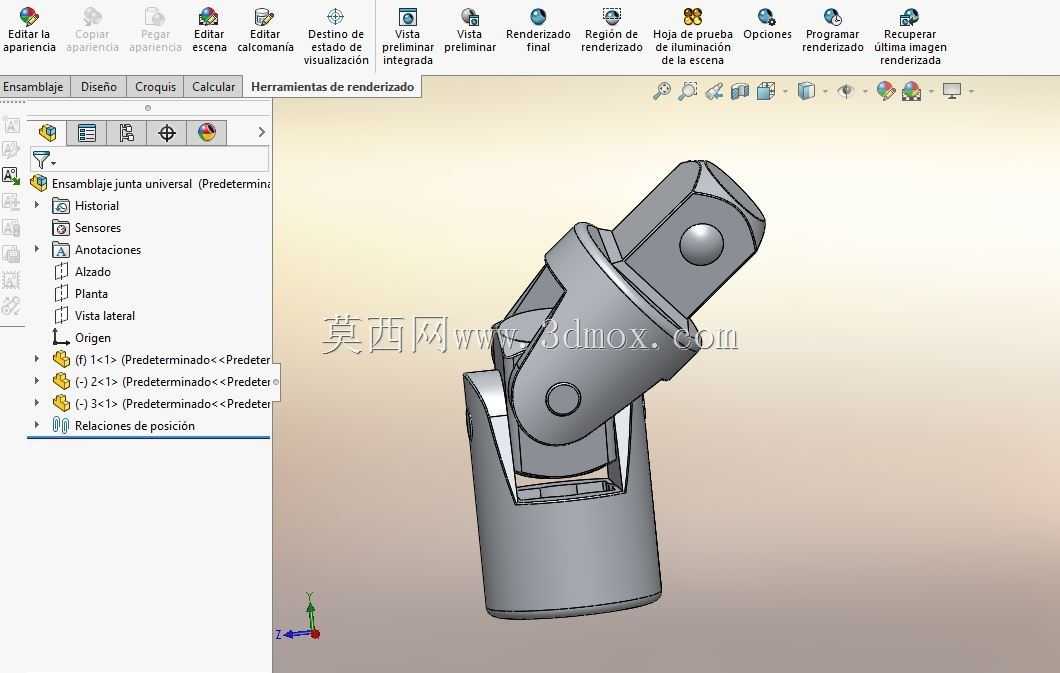

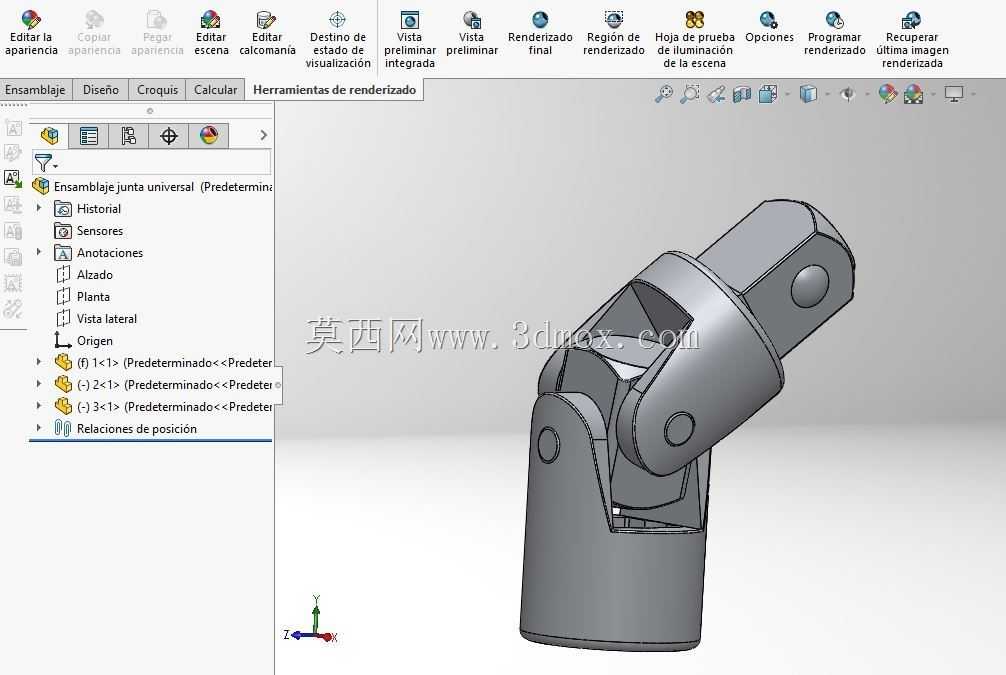

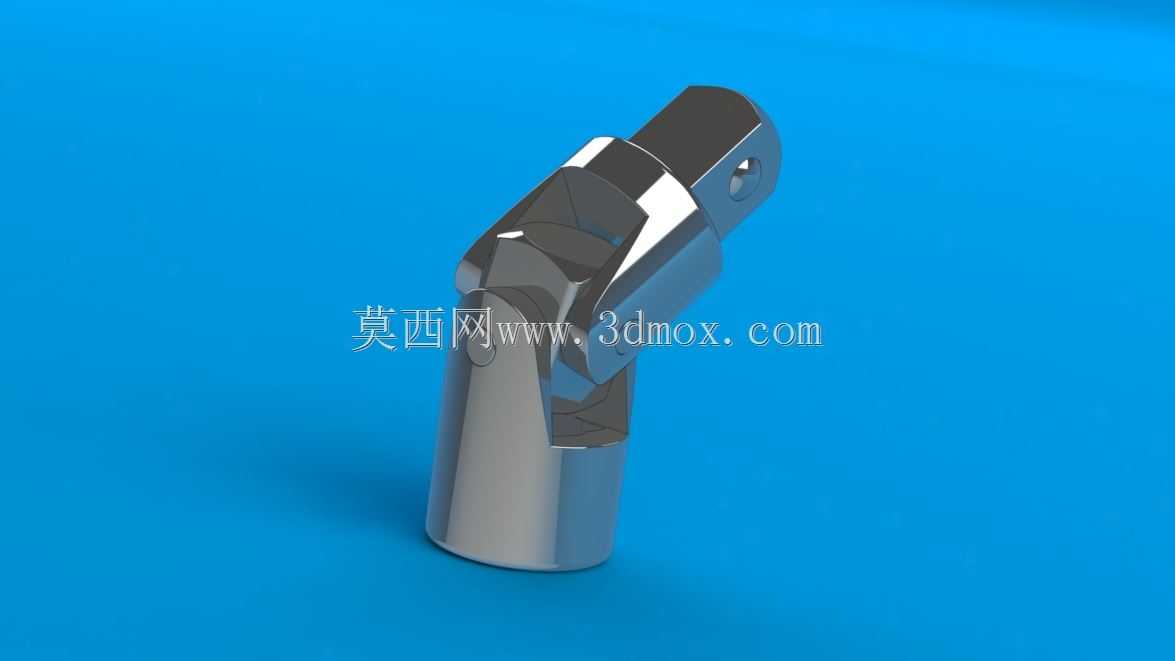

　　安装时，杆件从套筒端部插入至设定深度，若承受较大拉力，应设置横向销孔、焊接坡口或紧定螺纹孔，防止脱出。双耳处装入配对接头后，销轴穿过三部分孔位，端部通过卡簧、开口销或螺母限位。运动校核中需重点检查配对件在最大摆角时是否与叉口底部、耳板内侧或套筒上端发生干涉，同时确认销轴拆装方向留有操作空间。

　　该结构造型简洁，功能边界清晰，既可以作为独立五金连接件使用，也可以作为复杂连杆机构中的末端接头。三维建模时保持套筒轴线、双耳对称面和销轴孔轴线之间的约束关系，能够方便后续根据载荷大小调整孔径、耳板厚度、筒径和配合长度。
