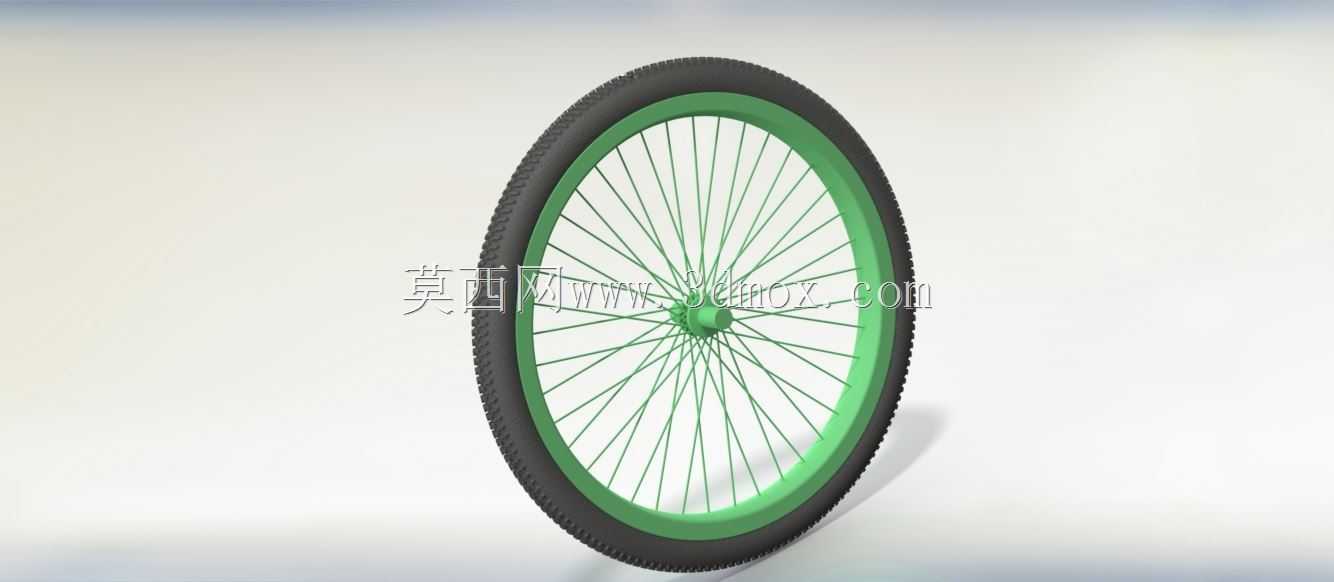

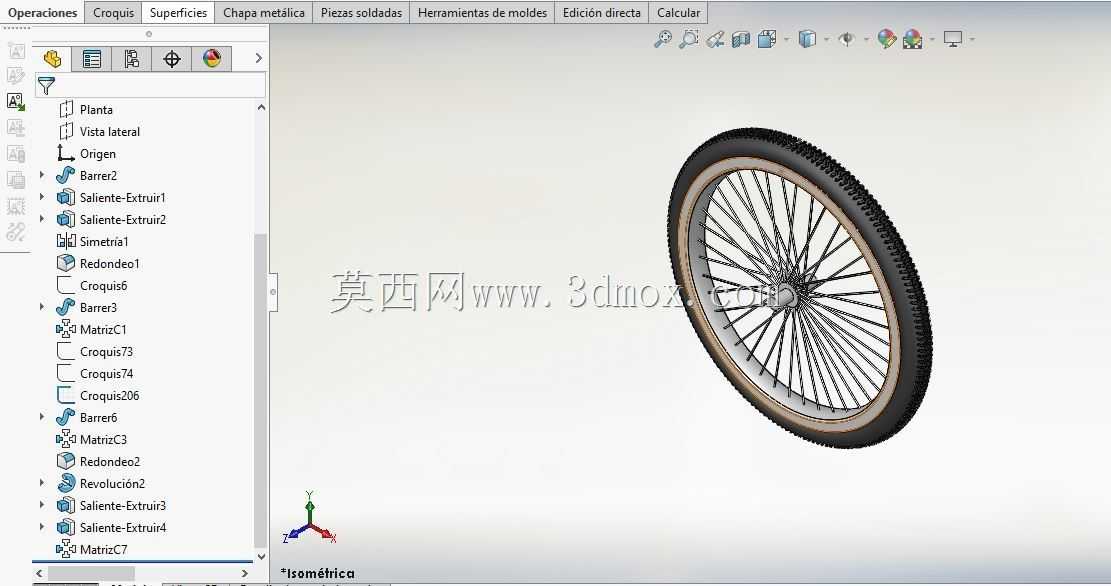

这套轮组结构围绕普通城市通勤车、山地休闲车以及低速代步车辆的行走支撑需求展开,建模时没有把车轮简化成单一圆环,而是将外胎、轮辋、辐条、花鼓、安装轴段等部分逐层拆开,便于在整车布置、运动仿真、结构校核和装配演示中直接调用。车轮在整车上承担的作用并不只是滚动承载,它还要把地面冲击、制动力矩、驱动扭矩和转向侧向力传递给车架,因此几何边界和连接关系必须足够清楚。

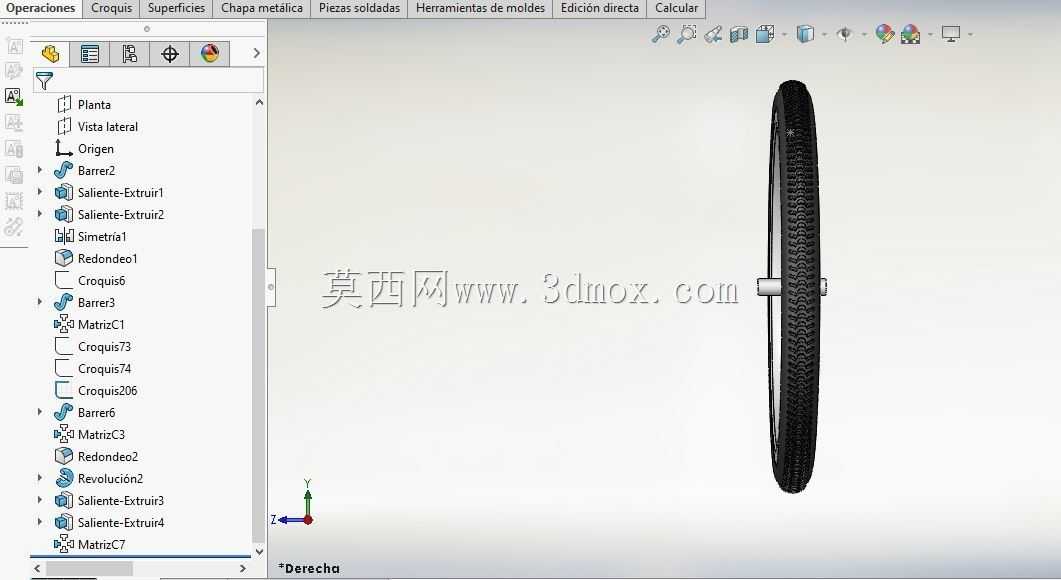

外胎部分采用带胎纹的环形实体表达,胎面保留连续的齿状凸起,能够直观看出橡胶轮胎与地面接触时的抓地区域。胎侧截面按常见充气轮胎的圆弧轮廓建立,内侧与轮辋配合,外缘形成完整的滚动半径。对于做整车姿态校核的工程师来说,轮胎外径直接决定离地间隙、挡泥板间隙、前叉开度以及车架后叉端的布置空间;胎宽则影响车架开裆、刹车安装位和转弯时与前叉腿的干涉风险。模型中轮胎与轮辋保持同轴关系,装配时不需要额外调整中心,旋转轴与花鼓轴线一致。
轮辋作为轮胎和辐条之间的承力构件,截面呈现带槽的环形结构,外缘用于约束胎圈,内侧则分布辐条连接点。轮辋的径向圆度和轴向宽度在模型中通过连续回转特征体现,适合后续检查轮胎装夹、气门嘴位置以及制动盘或刹车边的布置。若用于自行车整车设计,轮辋直径需要与车架几何、前叉长度、链轮中心高共同匹配;若用于小型代步设备或工装台车,也可以把该轮组作为参考,评估轮径变化对通过性和推行阻力的影响。

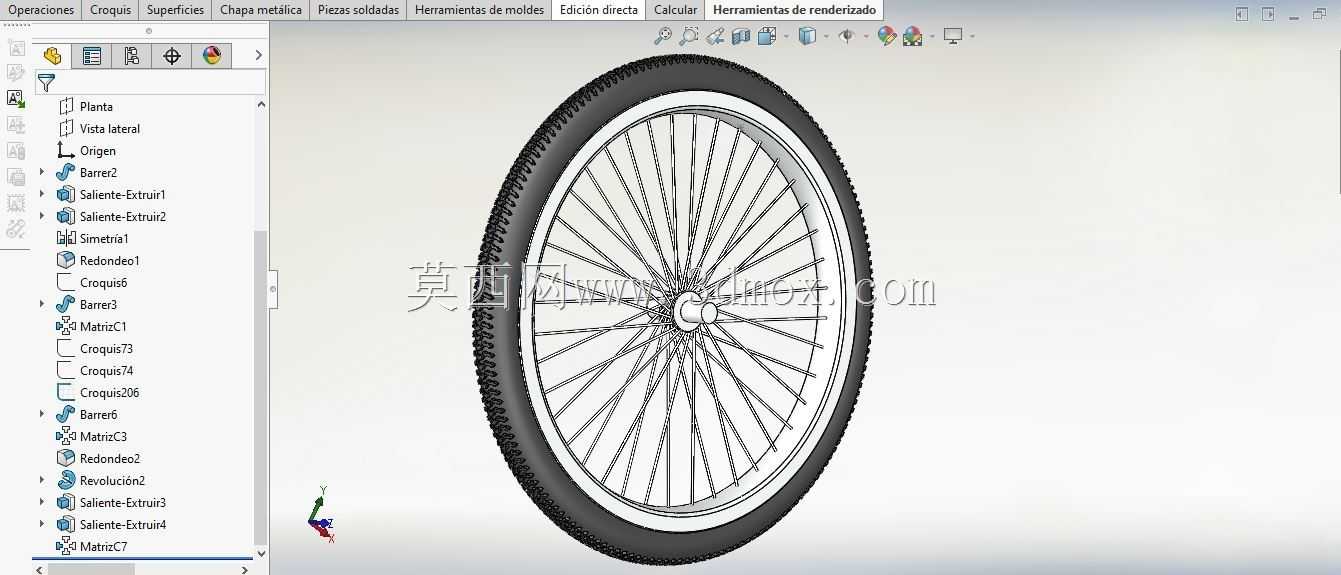

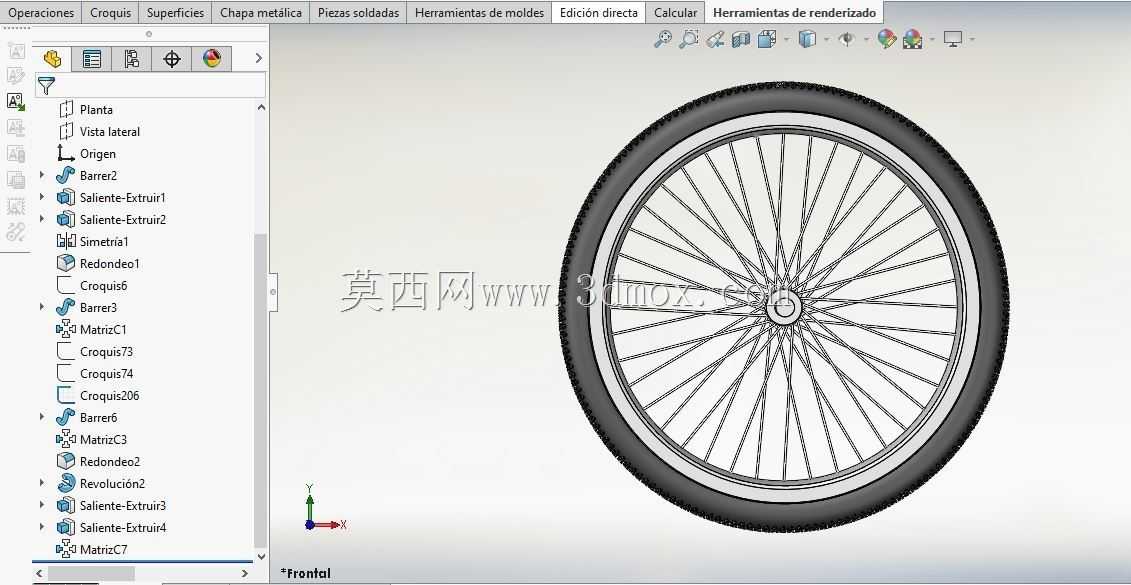

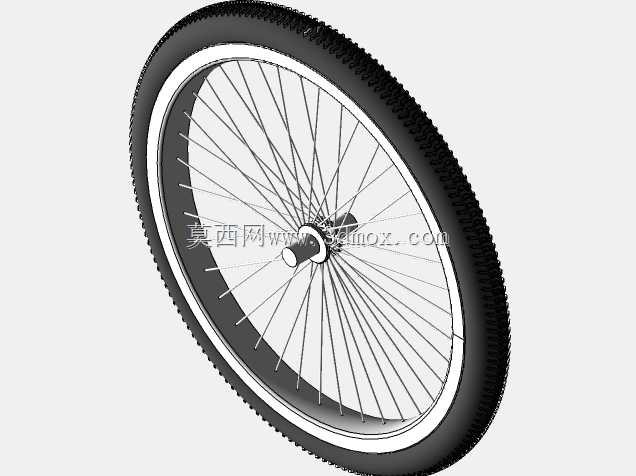

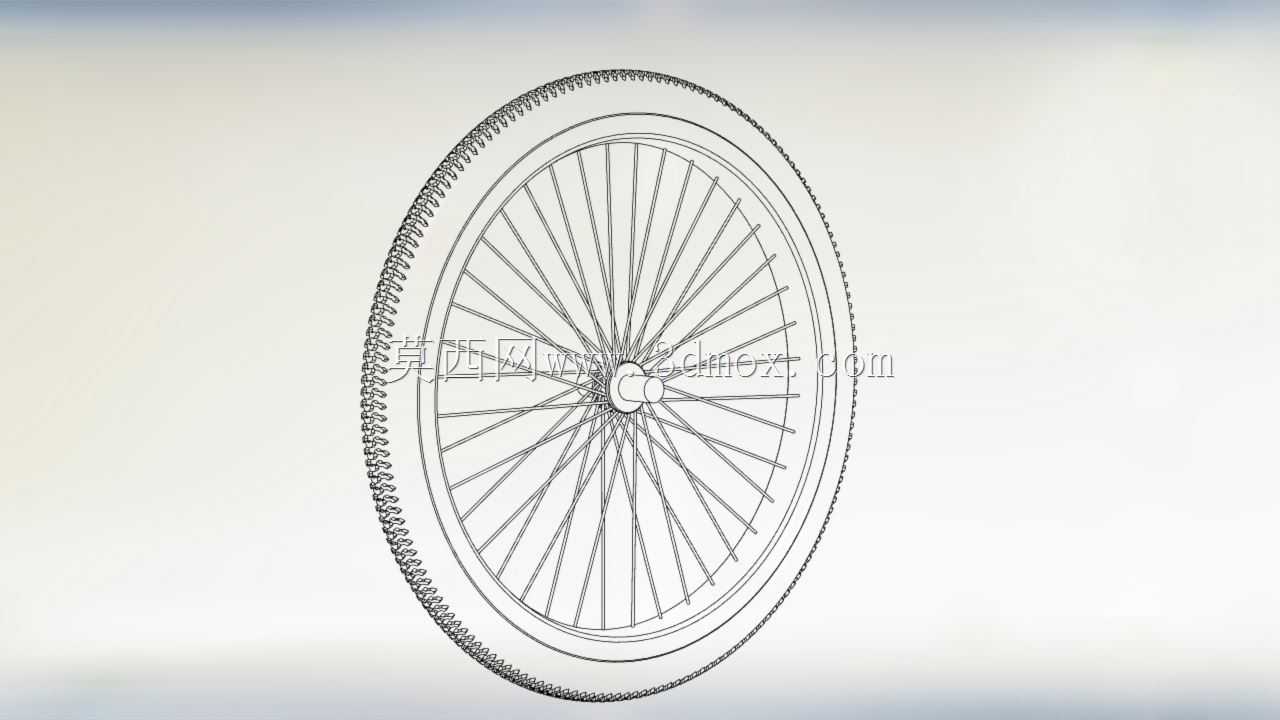

辐条是该模型中最能体现结构细节的部分。多根细长辐条从中心花鼓法兰向轮辋交叉布置,形成典型的张拉式轮组结构。建模时辐条并非简单径向直线排列,而是保留一定交叉角度,这样能够反映真实轮组在承受驱动力和制动力时的受力路径。花鼓两端法兰作为辐条汇集区域,直径和孔位分布决定辐条角度;法兰越靠外侧,辐条形成的三角支撑越稳定,轮组抗侧向变形的能力也越好。对于结构分析人员,可以据此进一步抽取梁单元或线体模型,对辐条预紧、轮辋挠度、花鼓载荷分布进行简化仿真。
中心花鼓区域承担与车架或前叉的连接功能,内部轴线位置明确,外部通过法兰与辐条相连。实际设计中,花鼓需要考虑轴承位、轴芯直径、锁紧螺母空间以及飞轮或刹车部件的安装接口。虽然该模型重点展示轮组外观和主体装配关系,但轴线、对称面和回转中心已经清晰表达,能够作为后续添加轴承、快拆杆、轴挡、飞轮片或制动盘的基础。轮组安装到车架时,两侧叉端距离、轴芯露出长度、锁紧件外径都需要预留边界,否则会出现装配干涉或维修工具无法操作的问题。
从设计思路上看,辐条轮相比整体铸轮或钣金轮,最大特点是用较少材料获得较高的径向承载效率,同时通过辐条张拉提升轮辋稳定性。它在自行车、人力三轮车、轻型电动代步车以及部分展示设备中十分常见。轮径较大时,跨越小障碍和保持滚动惯性的能力更好,但对车架高度和折叠空间要求更高;轮径较小时,整车结构更紧凑,却需要更关注胎体缓冲和轴承载荷。模型将这些关系以三维形式呈现,设计者可以在整车总装阶段直接旋转检查轮组与前叉、后平叉、链条、刹车线、挡泥板之间的最小间隙。
在工程应用中,这类轮组模型不仅用于外观展示,也可用于装配培训、维修拆装演示、骑行机构运动验证以及非标车辆改型设计。通过拆分轮胎、轮辋、辐条和花鼓,设计人员能够清楚看到载荷从地面经胎体传到轮辋,再由多根辐条汇聚到花鼓,最后经轴芯传递到车架的路径。建模过程中对回转对称、辐条交叉、胎纹分布和轮辋槽位的处理,使该结构既能满足视觉表达,也保留了机械产品应有的装配逻辑和工程参考价值。
- 上一篇:自行车V型夹器制动臂左侧总成结构
- 下一篇:立式双腔自行车停放支撑挂架
- 全部评论(0)
- 模板大小: 8.26 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 自行车
