力士乐FS4型液压阀块配套安装支座

　　在工业液压站的集成布局里，这类配套安装支座是阀组装配环节非常常见的小构件，它的核心作用是为博世力士乐FS4系列液压阀提供刚性安装基准，把阀件可靠固定在油箱顶盖、阀台立板或者集成油路块的旁侧安装位上，避免阀件在带压运行、管路振动、设备启停冲击的工况下出现位移、密封面错位甚至连接螺栓松脱的问题。很多现场做液压站改造的工程师都遇到过类似问题：如果直接把板式阀悬空搭在油管上，哪怕螺栓拧到额定扭矩，运行几个月后阀和油路块的结合面就会因为交变载荷出现渗油，后期排查漏点、重新紧固甚至更换密封件的工作量，远不如前期选配合适的安装支座把阀件的支撑边界做扎实。

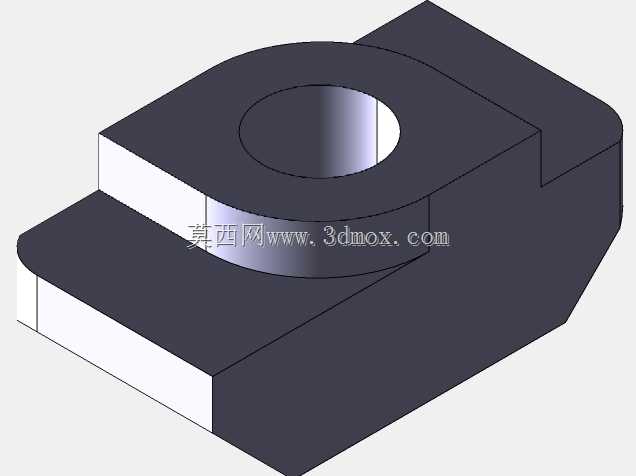

　　从结构外形来看，这个支座采用阶梯式块状本体设计，下半部分是加宽的矩形支撑基座，上半部分收窄形成承托台，中心加工出贯通的大直径圆孔，这个孔位既可以作为阀件定位销的避让通道，也可以穿装主固定螺栓，或者作为油路对接的过流让位空间。本体的所有棱边都做了规整的直角过渡，没有多余的曲面造型，这种设计完全是从加工工艺性出发的：长方体坯料可以直接用锯床从型材上切出，上下两个阶梯面通过普通铣床一次走刀就能加工到位，中心孔采用镗削或者钻扩工艺就能保证同轴度，不需要复杂的五轴加工，哪怕是车间普通的机加工班组，拿到图纸半天就能完成单件加工，备件替换的响应速度非常快。

　　安装边界的设计上，支座底部的宽基座是整个构件的承载基础，基座的底面要求全程铣平，平面度控制在0.05mm以内，和安装基板贴合的时候不能出现翘角，否则紧固螺栓之后支座会产生内应力，长期振动下应力释放就会带动上方阀件偏移。基座的轮廓尺寸比上方承托台每边多出十几毫米的余量，这个余量一方面是给底部安装螺栓留出扳手操作空间，另一方面增大了和安装面的接触面积，降低接触面的压应力——液压阀工作的时候内部油压最高可以到31.5MPa，阀件换向瞬间会产生不小的反作用力，更大的接触面积可以把压强分散开，避免较薄的油箱顶板被压出凹陷。中心孔的直径和阀件的定位凸台做间隙配合，装配的时候阀件的凸台可以直接落入孔位完成初定位，工人不用手扶着阀件对准螺栓孔，单人就能完成阀件的上装、穿螺栓、预紧的全套操作，装配效率比无定位的平板支座高很多。

　　实际选型应用的时候，这个支座主要用在三类场景：第一类是中小型液压站的阀组分散布置场景，当泵站不需要把所有阀都集成在整块油路块上，单个压力阀、单向阀需要就近安装在执行器附近的时候，用这个支座做过渡固定，不用在设备墙板上直接加工复杂的安装沉孔；第二类是老液压设备的阀件改造场景，很多旧设备原来的阀件安装位因为多年锈蚀、螺纹滑牙已经无法直接固定新阀，通过这个支座做转接，可以在不改动主机大件的前提下完成阀件替换，改造工作量极小；第三类是试验台的临时阀件装夹场景，液压测试台需要频繁更换不同规格的阀件做性能测试，这种标准化支座可以快速把阀件固定在试验台的T型槽工作台上，接油管之后就能直接开机测试，不用每次都做专用工装。

　　设计思路上，这个构件完全走的是工业液压件的实用化路线，没有任何多余的减重槽或者装饰结构，整体实心的块状结构保证了自身的刚性，在阀件换向的冲击载荷下本体不会产生形变，支座上表面和阀件底面完全贴合，密封面的平行度可以得到保证。阶梯的高差是按照力士乐FS4阀的底部轮廓尺寸匹配的，阀件落座之后侧面刚好和支座的台阶侧壁贴合，相当于额外增加了一个周向的限位面，哪怕连接螺栓出现轻微松动，阀件也不会绕螺栓轴线转动，彻底避免阀件错位拉扯油管的风险。材质一般选用45号钢或者铝合金，钢制件做发黑处理防锈，铝合金件重量更轻，适合铝合金油箱顶盖的安装场景，两种材质的安装尺寸完全通用，可以根据整机的重量要求和防腐需求灵活选择。装配的时候只需要先把支座通过底部的安装孔固定在基础面上，再把阀件落在支座上，穿入中心固定螺栓和周边的连接螺栓，按照对角线顺序分次拧紧到额定扭矩，就可以完成整个阀组的固定，后续接油管、走线的时候，支座的实体结构还可以作为管路的临时支撑点，捆扎油管的时候不会出现硌伤管路的问题。
