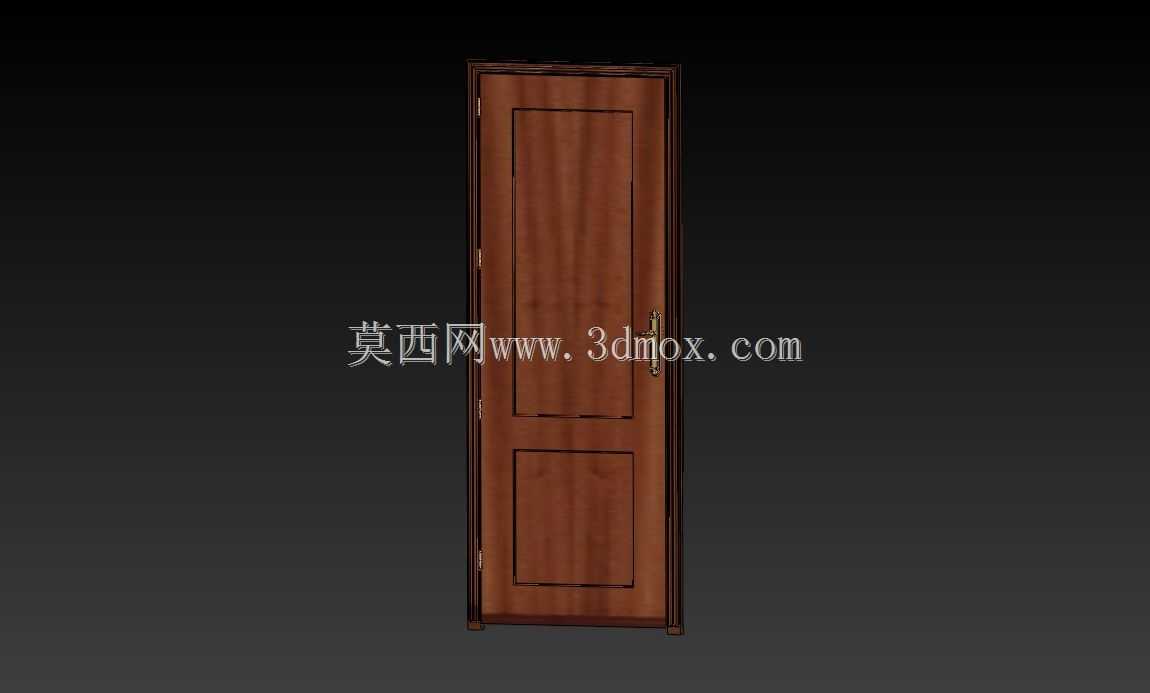

实木室内平开房门结构三维数模

　　这套三维数模还原的是家装与小型工装场景中最常见的竖版实木平开房门，整体采用深胡桃木色饰面，门扇为窄边框内嵌两块矩形镶板的经典造型，上下镶板之间以横向实木梃分隔，门板四周做了细凹线收边，既保留了传统实木门的厚重质感，也避免了整板实木门在温湿度变化时容易出现的翘曲变形问题。从结构拆分逻辑来看，门扇主体采用框架镶板结构，四周的竖梃、横梃作为受力骨架承担开合过程中的弯矩与扭矩，中间的两块镶板嵌入骨架预留的槽口内，镶板与槽壁之间预留有微量伸缩间隙，当木材随环境含水率变化产生胀缩时，镶板可以在槽内小幅位移，不会直接顶裂边框。门扇侧边预装了三组合页，分别布置在门扇上沿、中部、下沿位置，三点承重的布置方式相比常规两门合页，能更好地分散门扇自重，

　　长期使用后门扇下垂量更小，尤其适合这种厚度较大、自重偏高的实木门扇。门扇开启侧预装了长杆式立式门把手，把手底座通过两颗贯穿螺钉固定在门扇内外两侧，锁体隐藏在门扇侧边的锁孔槽内，安装时不需要在门扇表面额外开大尺寸凹槽，对门板饰面的完整性破坏很小。从安装边界来看，门扇整体为窄长竖版构型，高宽比接近3:1，适配普通住宅室内门洞的常规预留尺寸，门框与门扇之间在开启侧、上下端都预留了均匀的安装缝隙，缝隙宽度控制在既能保证门扇开合无剐蹭，又能满足日常隔音、挡光要求的范围。在实际工程应用中，这类木门多用于卧室、书房、酒店客房等室内空间的隔断，建模时把门框、门扇、合页、把手、锁具都拆分为独立可编辑零件，结构工程师可以直接在装配体里调整门扇厚度、

　　镶板长宽、合页间距来适配不同的门洞预留尺寸；家装设计师可以替换饰面材质、调整凹线造型来匹配不同的装修风格；施工人员也可以通过数模核对合页开孔位置、锁体开槽深度，提前在工厂完成预制加工，现场只需要完成门框固定与门扇挂装，大幅减少现场裁切木门带来的粉尘污染与装配误差。数模中门扇的转动副按照真实合页的旋转轴线做了约束，可以直接模拟门扇0到90度的开合过程，检查门扇全开时是否会与墙面踢脚线、侧边开关面板发生碰撞，也能验证门把手在门扇转到最大角度时会不会磕碰到墙面，提前在设计阶段规避安装后出现的干涉问题。不同于整板模压门的简化结构，这套数模把实木镶板的拼接缝隙、门框与墙体连接的安装位、合页的螺钉孔位都做了1:1还原，不管是用来做家装方案的效果展示，还是用来指导木门的加工下料、五金选型，都能直接提供准确的结构参考，不需要二次反向测绘。
