QWIIC转接板安装固定支架结构

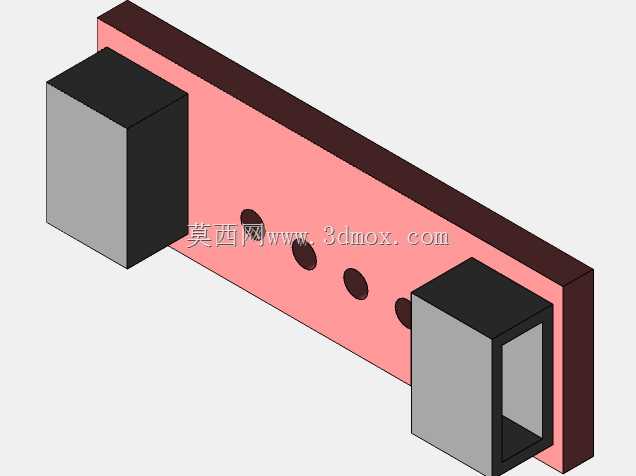

　　在嵌入式开发台架、小型传感组网终端以及桌面原型验证设备里，QWIIC这类I2C扩展转接件经常需要就近固定在型材框架、设备内壁或者传感模块旁，避免转接排线悬空拉扯、接插件受侧向力松脱。这套结构就是针对Sparkfun QWIIC转接板的安装场景做的固定件，主体是一块长条形承载立板，两端各设置一个方块状限位卡座，用来卡住转接板两端的插接区域，中间留出完整的板面空间避让板上的四个接线定位孔与走线区域。

　　从实际装配逻辑看，这类转接件在原型设备里往往不单独占用安装位，多数时候要贴装在铝型材横梁侧边、3D打印设备仓内壁或者机器人小车主板旁的空余立面上，因此承载板采用薄型长板形态，厚度控制在小尺寸紧固件的压紧范围内，既不会过度挤占仓内走线空间，也能保证板卡安装后整体不突出周边模块的高度边界。两端的卡座做了半包式围边，内侧留出与转接板端部轮廓匹配的卡槽，装配时不需要额外在转接板上打孔，直接把板体沿卡槽侧向滑入即可，围边同时限制板卡上下、前后两个方向的窜动，只有沿滑入方向保留可拆卸余量，后期更换转接板或者调整插接方向时，不用拆解周边全部线束。

　　板面上预留的四个圆形过孔位置完全对应转接板上的安装定位点，实际使用中可以根据安装基面的材质选择两种固定方式：如果基面是铝型材或者亚克力面板，可直接用M2或者M2.5的小规格螺丝穿过过孔锁附，螺丝头部沉在板体外侧，不会顶蹭转接板背面的焊点；如果基面是3D打印的塑料仓壁，也可以用尼龙扎带穿过过孔把整个支架连带板卡捆扎固定，应对快速原型验证阶段频繁改动布局的需求。长板的长宽比例按照QWIIC转接板的实际跨度设定，两端卡座的外边缘刚好和转接板两端的接插件外沿齐平，不会遮挡QWIIC接口的插拔空间，两侧的4Pin线缆插头可以直接水平插入，不需要刻意掰线避让支架结构。

　　设计过程中最先要规避的问题是接插件干涉，很多自制固定件容易把围边做在接口正前方，导致QWIIC线缆插头插不到位，这套结构把卡座的避让槽开在接插件对应的外侧端面，围边只包裹板卡的非接口侧边，插头插拔时手指和插头本体都有足够操作空间。其次是板卡背面元器件的避让，承载板和转接板之间预留了均匀间隙，板背面的贴片电阻、电容以及焊点都不会和支架板面直接接触，避免装配时刮伤焊盘或者造成短路，哪怕是没有做绝缘涂覆的裸板也可以直接安装。

　　在传感组网的实际应用里，这类支架经常用来把QWIIC转接 hub 固定在移动机器人的底盘上层，多个距离传感器、OLED显示屏、环境传感模块的I2C线都汇总到这块转接板上，支架的刚性足够抵抗小车移动过程中的振动，不会因为长期颠簸出现板卡移位、接口接触不良的问题。在桌面测试台架上，它也可以配合背胶固定在测试工装的立板上，把转接板和待测主控板隔开固定，线束走向整齐，排查I2C通讯故障时不用在一堆散乱的模块里翻找转接节点。

　　结构的安装边界也做了充分约束，整体组装完成后，转接板的发热面没有被支架完全封闭，板上稳压芯片周边保留了空气流通的空隙，长时间连续运行时热量可以自然散出，不会因为密闭包裹出现局部温升过高。两端卡座的倒角位置都做了小圆角处理，板卡滑入时不会刮伤PCB板的边缘基材，就算多次拆装也不会在板边留下毛刺。整个支架没有复杂的异形曲面，无论是采用3D打印做快速样件，还是用亚克力板切割粘接小批量制作，都可以直接还原结构特征，不需要特殊的加工工序，适配电子原型开发阶段小批量、快迭代的使用需求。
