22英寸戴尔窄边桌面液晶显示器结构设计

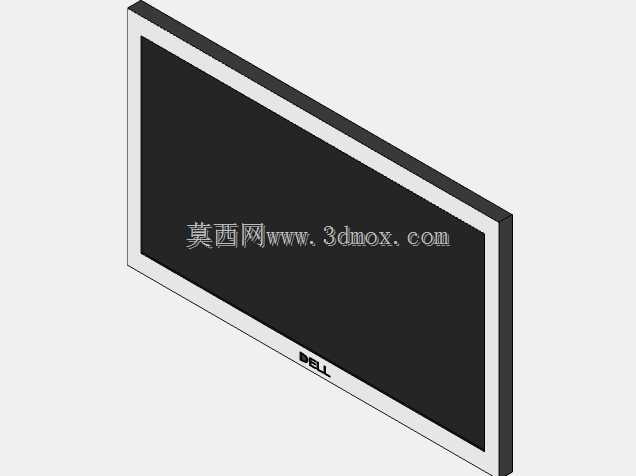

　　这款22英寸桌面显示设备的三维结构，完全围绕日常办公、工业工位监控、普通家用影音场景的实际使用需求搭建，建模过程中优先还原了量产机型的装配逻辑与安装边界，没有做多余的艺术化夸张处理。从实际使用场景来看，这类尺寸的显示设备在企业开放工位、生产线旁的操作监控台、学校机房机位、家庭书房桌面的适配度极高，既不会因为尺寸过小导致多窗口排布时显示内容拥挤，也不会因为屏幕过大占用过多桌面纵深空间，适配常规600mm进深的办公桌时，屏幕中心到使用者眼部的距离保持在50-70cm区间，刚好符合人眼舒适观看的视场角要求，不需要刻意调整坐姿就能覆盖整个显示区域。

　　结构设计上，整机采用窄边框前框搭配金属背板的组合方案，前框的屏幕贴合位预留了0.3mm的缓冲泡棉安装槽，避免屏幕装配时出现硬接触导致的液晶层破损，前框与背板的连接采用周向均匀分布的卡扣加底部两颗紧固螺丝的固定方式，既保证了日常使用时的结构强度，也方便后期维修时拆解更换背光组件或驱动板。屏幕下沿居中位置预留了品牌标识的蚀刻区域，标识下方的窄边条内集成了功能按键与状态指示灯的安装位，按键采用侧按式结构，不会破坏正面的视觉整体性，同时避免了正面按键容易积灰的问题。

　　背部的结构设计充分考虑了安装兼容性，标准VESA壁挂孔位设置在背部中心区域，孔距采用通用的100100mm规格，孔位周边做了2mm厚度的加强筋结构，保证壁挂安装时不会因为长期承重出现背板变形，同时背部下方预留了支架连接的快拆结构，适配原厂可调角度支架时，不需要额外工具就能完成支架与屏体的装配，支架的俯仰调节范围覆盖-5度到22度，能够适配不同身高使用者的观看角度，减少颈部疲劳。接口区域集中布置在背部下方的凹槽内，包含电源输入接口、视频信号输入接口，凹槽深度预留了25mm的空间，保证常规线材插头插入后不会突出到背部平面以外，避免壁挂安装时线材被挤压弯折。

　　建模过程中对各部件的装配间隙做了精准还原，前框与屏幕的配合间隙控制在0.1mm以内，背板与前框的周向间隙均匀控制在0.15mm，不会出现段差过大的问题。整机的厚度控制在18mm（不含支架凸起部分），屏幕有效显示区域的长宽尺寸为476mm268mm，对应16:9的常规显示比例，外轮廓整体尺寸为498mm290mm18mm，不含支架的整机重量控制在2.8kg左右，单手握持就能完成搬运与安装。屏幕底部的支撑脚采用两点式支撑结构，支撑脚的接触面包覆有1mm厚的防滑橡胶垫，放置在光滑桌面时不会出现滑动，两个支撑脚的横向跨度为380mm，保证屏幕受到轻微触碰时不会出现倾倒，同时支撑脚的高度预留了12mm的桌面间隙，方便键盘、文档等物品临时放置在屏幕下方，提升桌面空间利用率。

　　从结构可靠性角度来看，背板的散热区域采用了微冲孔阵列设计，开孔直径1.2mm，开孔率控制在18%，既保证了内部驱动板、背光电源模块的散热需求，也能避免灰尘、小尺寸金属杂物进入屏体内部造成电路短路。屏体内部的背光模组安装位预留了均光板、反光膜、灯条的分层安装槽，各层之间的定位柱高度差控制在0.2mm，保证装配后不会出现屏幕漏光、显示亮度不均的问题。边框的转角位置采用R3.5mm的圆角过渡，避免直角边角在搬运、安装过程中造成磕碰划伤，同时也符合消费类电子产品的安全设计规范。
