城市街景大型踏板摩托车车架焊接总成

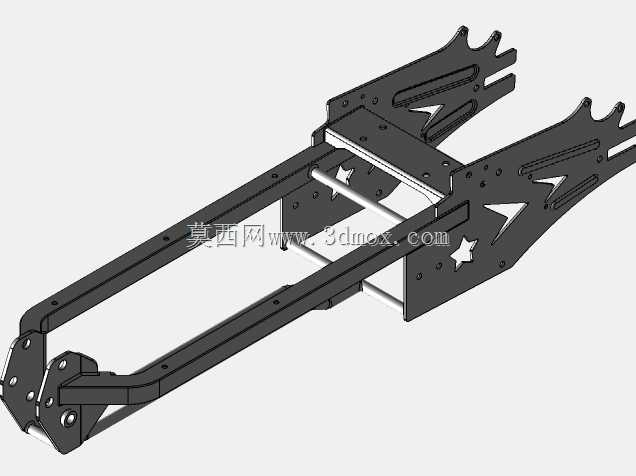

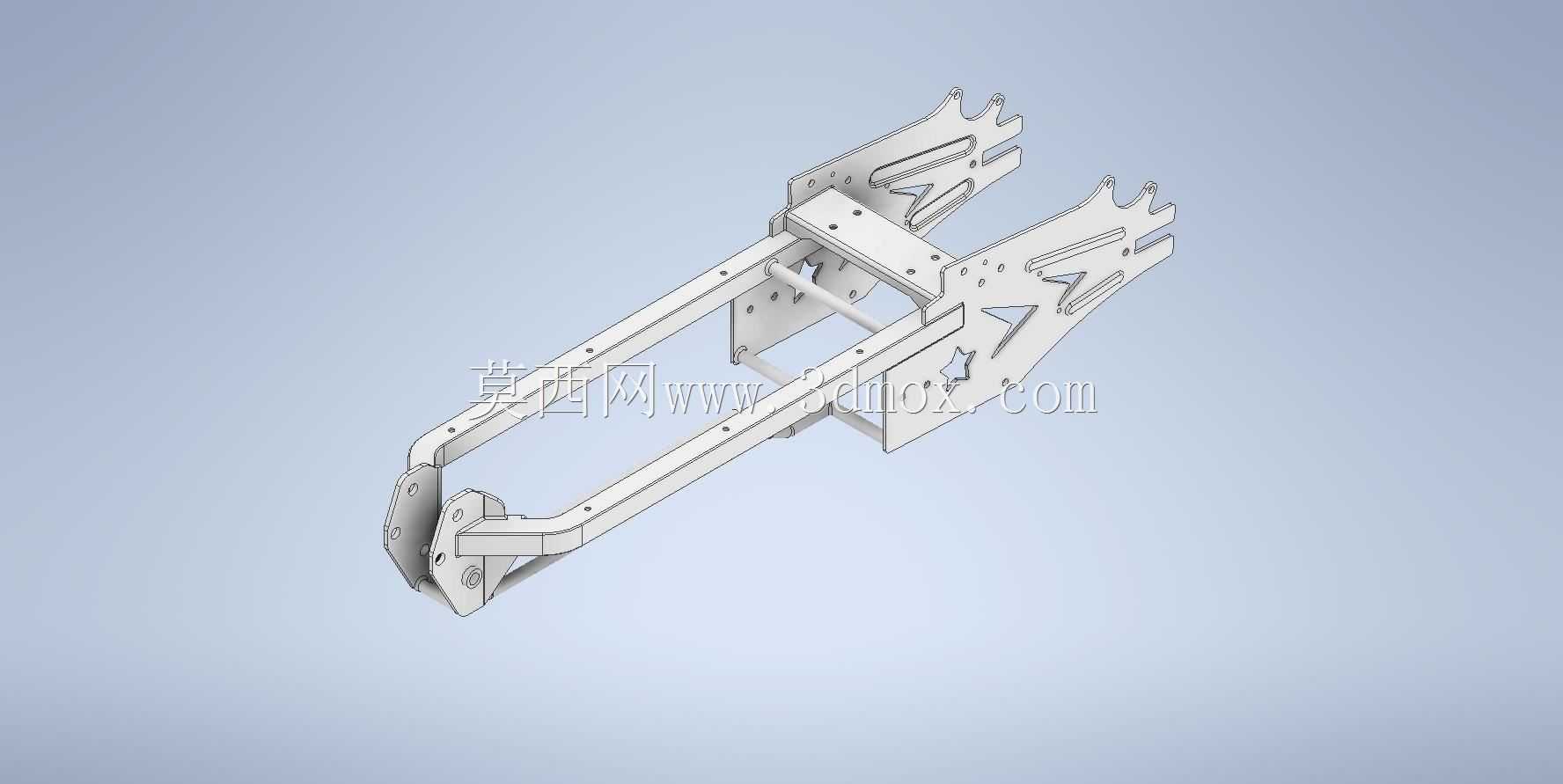

　　这套三维结构对应的是城市通勤场景下大尺寸踏板摩托车的主承载车架，也就是整车装配阶段最先落地的骨架基准件，日常在门店看到的踏板车外观覆盖件、座椅、动力单元、悬挂转向系统，全部要以这套框架为安装依托。从结构排布来看，它采用双纵梁贯通式布局，两根主纵梁从车头转向立管位置一直向后延伸到后轮摇臂铰接区域，中间通过多块冲压成型的加强钣金做横向连接，既没有冗余的多余管材增重，也避开了小排量踏板车常用的单梁薄管结构刚性不足的问题，适配大尺寸城市代步踏板车的整车载荷需求。

　　做这类车架结构设计时，首先要敲定的是各个硬点的安装边界：车头位置预留的转向立管安装位，要匹配转向柱的配合尺寸，保证转向行程内不会和周边线束、覆盖件发生运动干涉；中段的大面积安装平面，是用来固定动力电池、控制器或者燃油车型的油箱、储物舱底座，平面上预先冲出的定位孔和螺栓过孔，孔位公差要控制在装配允许范围内，保证后续线上工装夹具可以直接定位锁紧，不需要现场二次配焊打孔。后段两侧分叉的钣金支架，分别对应后减震器上安装点、后轮摇臂铰接轴孔位，还有尾部灯具、后挡泥板、后座扶手的固定位，这些点位的相对位置精度直接决定了后轮行走时的定位偏差，要是铰接孔同轴度没做好，车辆行驶中会出现后轮偏摆、轮胎异常磨损的问题。

　　实际工程建模过程中，这类车架的所有钣金折弯件都要先展开核算板材下料尺寸，折弯处预留合理的折弯圆角，避免冲压成型时出现应力开裂；纵梁和横梁连接的位置，全部采用焊接拼接结构，建模时要预先留出焊接坡口和焊接收缩余量，防止焊后整体框架出现变形，导致后续总装时零部件装不上。和普通跨骑摩托车的裸露钢管车架不同，城市踏板车的车架完全被外覆盖件包裹，所以框架外侧的所有凸起、棱角都要做避让设计，给外层塑料覆盖件留出足够的安装间隙，同时车架上预先布置的线束固定卡扣孔、管路固定位，要顺着整车走线方向排布，避免装配时线束被钣金锐边割破。

　　从载荷传递路径来梳理，车辆行驶中前轮受到的地面冲击，通过前减震传递到转向立管，再分散到两根主纵梁向后传导；后排乘员和车身载荷通过后减震支点传递到后段分叉支架，最终和中段载荷汇合，由整根框架均匀承担，这种布局在过减速带、弯道侧倾时，框架的扭转变形量会控制在很小的范围，不会出现整车松散的异响。建模阶段还要同步做装配干涉校验：比如模拟后轮上下跳动的全行程，确认摇臂、减震和车架纵梁之间不会发生碰撞；模拟转向把左右打满的状态，确认车头线束、刹车管路不会被拉扯卡位；甚至要预留出维修拆装的操作空间，比如后期拆卸动力单元时，不需要切割车架就能从底部下放总成，降低售后维护的难度。整个框架的外轮廓尺寸完全贴合大踏板车的整车包络，宽度方向避开了乘员脚部放置的脚踏区域，高度方向在座椅下方留出足够的储物或者电池安装空间，所有安装孔位的位置都和周边配套件的接口一一对应，完全满足城市通勤踏板车从样件试制到批量装配的结构设计要求。
