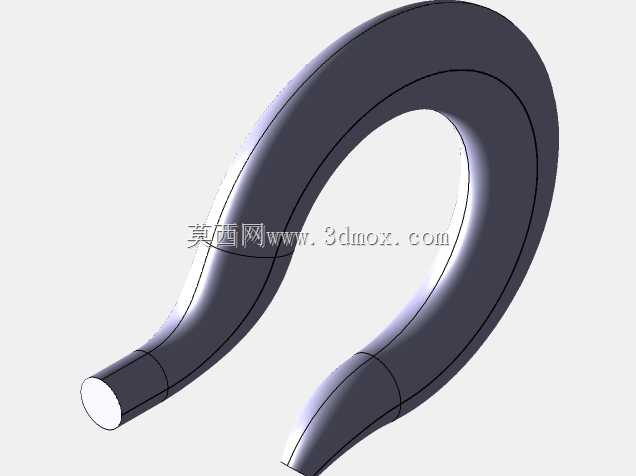

S型弯管流体输送导流结构三维数模

　　这类S型异形弯管结构，在流体输送管路系统、小型流体设备导流段、卫浴给排水管路、实验设备气路连接段都有广泛应用场景，核心作用是在有限安装空间内完成管路走向的偏移调整，同时尽可能降低流体转向过程中的压损与紊流产生，避免直角弯头带来的局部阻力过大、流道突变引发的流体噪声与介质沉积问题。从结构设计逻辑来看，整个弯管采用连续变曲率的光滑曲面过渡，没有出现曲率突变的折角段，两个端部的接口段保留了等径直段，用于后续对接管路接头、密封件或者焊接装配，直段长度的预留充分考虑了常规管路连接的装配余量，不会因为弯段起点过于靠近接口导致安装时密封件无法压实、焊接操作空间不足的问题。设计过程中首先要确定两端接口的中心距与空间偏移量，

　　也就是两个端口的轴线相对位置，这一参数直接决定了弯管的整体安装边界，在布局紧凑的设备内部，管路走向需要避让其他结构件、电气元件、运动部件，S型的走向刚好可以在两个平行偏移的轴线之间完成平滑过渡，不需要额外增加多段弯头拼接，减少了管路的连接节点数量，也就降低了连接位置的泄漏风险。整个弯管的壁厚采用均匀等厚设计，适合采用注塑、弯制或者3D打印工艺加工，曲面的曲率变化经过流道仿真验证，流体在流经弯段时，不会因为曲率过小产生过大的离心力导致外侧管壁冲刷磨损加剧，也不会因为内侧曲率过大产生涡流区造成介质滞留，对于输送含有微小颗粒的流体、或者对流动稳定性要求较高的气路系统，这种光滑连续的弯管结构比拼接式弯头的流动特性更优。从安装边界来看，

　　弯管的最大外轮廓尺寸由弯段的曲率半径决定，设计时已经预留了足够的管壁与周边结构的安全间隙，不会因为管路安装后与其他部件产生干涉，两端的直段轴线保持平行，方便在装配时快速对位，不需要额外调整管路角度，降低现场装配的难度。在实际选型应用中，这类弯管可以根据输送介质的特性调整壁厚与材质，比如输送腐蚀性介质时可以选用耐腐蚀的工程塑料或者不锈钢材质，输送高压流体时可以适当增加壁厚并在弯段外侧做加强结构，而当前数模的曲面质量完全满足后续的CAE流场分析、模具设计、加工编程的需求，所有曲面都是G2连续过渡，没有出现碎面、尖角、曲率反转的问题，导入各类三维软件后都可以直接进行编辑修改，调整两端接口的直径、弯段的曲率半径、

　　整体的偏移距离来适配不同的安装场景，不需要重新构建基础曲面，能够大幅缩短管路系统的设计周期。在小型自动化设备的气路布局中，这类S型弯管经常用于电磁阀与气缸之间的气路连接，因为设备内部布局紧凑，气路需要避让电路板、传动部件，采用这种一体成型的弯管比采用快插接头加气管的布局更规整，也不会出现气管长期使用后弯折变形导致气路不通的问题；在家用给排水系统中，类似结构的存水弯就是利用S型的管路结构形成水封，阻挡管道内的异味反窜，而光滑的内壁曲面可以减少污物附着，降低管路堵塞的概率；在实验分析仪器的流路系统中，这种低阻力的弯管可以保证待测流体的流动状态稳定，避免因为管路紊流导致检测数据出现偏差。设计时还需要考虑弯管的成型工艺性，如果采用注塑成型，曲面的脱模斜度已经整合到整体曲面设计中，不会出现倒扣结构，模具结构简单，生产效率高；如果采用金属弯制工艺，弯段的最小曲率半径大于管材的最小弯曲半径，不会出现弯制过程中管壁起皱、截面变扁的问题，能够保证弯制后的流道通径与设计值一致，不会因为截面变形导致通径减小、压损增大。
